PEXLIM R

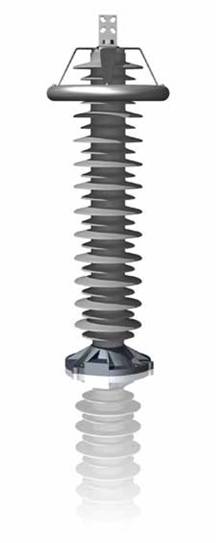

Нелинейные ограничители перенапряжений PEXLIM R, которые выпускает компания ABB.
PEXLIM R предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений в сетях переменного тока с частотой 50-60 Гц с заземленной нейтралью. Используются при среднем уровне грозовой активности, степени загрязнения и средних требованиях к энергоемкости.
Идеально подходит там, где требуются малый вес, удобство при монтаже, долговечность, а также безопасность обслуживающего персонала.
Основной компонент в концепции PEXLINK™ для защиты ЛЭП.
Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.
Основные технические характеристики PEXLIM R
| 24-170 кВ | |
| Номинальное напряжение ОПН (Ur) | 18-144 кВ |
| Номинальный разрядный ток 8/20 мкс (МЭК) | 10 кАпик. |
| Выдерживаемый импульсный ток: | |
| 4/10 мкс | 100 кАпик. |
| прямоугольный импульс 2000 мкс | 600 Aпик. |
| Энергоемкость: | |
| Класс разряда по линии (МЭК) | Класс 2 |
| [2 импульса, (МЭК ст. 8.5.5) | 5,1 кДж/кВ (Ur)] |
| Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ. | |
| Ток взрывобезопасности | 50 кАсим. |
| Внешняя изоляция | Соответствует/ |
| превышает нормы | |
| Механическая прочность: | |
| Расчетная долговременная нагрузка (SLL) | 1000 Нм |
| Расчетная кратковременная нагрузка (SSL) | 1600 Нм |
| Условия эксплуатации: | |
| Диапазон расчетных температур | от -50 до +45 °С |
| Высота установки над уровнем моря | До 1 000 м |
| Частота | 15-62 Гц |
Гарантированные защитные характеристики PEXLIM R 24-100 кВ
| Класс сети | Класс напряжения ОПН | Длительно допустимое рабочее напряжение 1) | Способность противостоять временным пере- напряжениям | Остающиеся напряжения при волнах тока различной амплитуды и формы | ||||||||
| сог- ласно МЭК | сог- ласно ANSI/ IEEE | 30/60 мкс | 8/20 мкс | |||||||||
| Um | Ur | Uc | MCOV | 1 с | 10 с | 0,5 кА | 1 кА | 2 кА | 5 кА | 10 кА | 20 кА | 40 кА |
| кВср.кв. | кВср.кв. | кВ ср.кв. | кВ ср.кв. | кВср.кв. | кВср.кв. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. |
| 243) | 18 | 14,4 | 15,3 | 20,7 | 19,8 | 37,1 | 38,5 | 40,3 | 44,0 | 46,7 | 52,3 | 59,7 |
| 21 | 16,8 | 17,0 | 24,1 | 23,1 | 43,2 | 44,9 | 47,0 | 51,3 | 54,4 | 61,0 | 69,7 | |
| 24 | 19,2 | 19,5 | 27,6 | 26,4 | 49,4 | 51,3 | 53,8 | 58,7 | 62,2 | 69,7 | 79,6 | |
| 27 | 21,6 | 22,0 | 31,0 | 29,7 | 55,6 | 57,7 | 60,5 | 66,0 | 70,0 | 78,4 | 89,6 | |
| 363) | 30 | 24,0 | 24,4 | 34,5 | 33,0 | 61,7 | 64,2 | 67,2 | 73,3 | 77,7 | 87,1 | 100 |
| 33 | 26,4 | 26,7 | 37,9 | 36,3 | 67,9 | 70,6 | 73,9 | 80,6 | 85,5 | 95,8 | 110 | |
| 36 | 28,8 | 29,0 | 41,4 | 39,6 | 74,1 | 77,0 | 80,6 | 88,0 | 93,3 | 105 | 120 | |
| 39 | 31,2 | 31,5 | 44,8 | 42,9 | 80,3 | 83,4 | 87,3 | 95,3 | 102 | 114 | 130 | |
| 42 | 34 | 34,0 | 48,3 | 46,2 | 86,4 | 89,8 | 94,0 | 103 | 109 | 122 | 140 | |
| 48 | 38 | 39,0 | 55,2 | 52,8 | 98,8 | 103 | 108 | 118 | 125 | 140 | 160 | |
| 52 | 42 | 34 | 34,0 | 48,3 | 46,2 | 86,4 | 89,8 | 94,0 | 103 | 109 | 122 | 140 |
| 48 | 38 | 39,0 | 55,2 | 52,8 | 98,8 | 103 | 108 | 118 | 125 | 140 | 160 | |
| 51 | 41 | 41,3 | 58,6 | 56,1 | 105 | 109 | 115 | 125 | 133 | 148 | 170 | |
| 54 | 43 | 42,0 | 62,1 | 59,4 | 112 | 116 | 121 | 132 | 140 | 157 | 180 | |
| 60 | 48 | 48,0 | 69,0 | 66,0 | 124 | 129 | 135 | 147 | 156 | 175 | 199 | |
| 66 | 53 | 53,4 | 75,9 | 72,6 | 136 | 142 | 148 | 162 | 171 | 192 | 219 | |
| 72 | 54 | 43 | 42,0 | 62,1 | 59,4 | 112 | 116 | 121 | 132 | 140 | 157 | 180 |
| 60 | 48 | 48,0 | 69,0 | 66,0 | 124 | 129 | 135 | 147 | 156 | 175 | 199 | |
| 66 | 53 | 53,4 | 75,9 | 72,6 | 136 | 142 | 148 | 162 | 171 | 192 | 219 | |
| 72 | 58 | 58,0 | 82,8 | 79,2 | 149 | 154 | 162 | 176 | 187 | 209 | 239 | |
| 75 | 60 | 60,7 | 86,2 | 82,5 | 155 | 161 | 168 | 184 | 195 | 218 | 249 | |
| 84 | 67 | 68,0 | 96,6 | 92,4 | 173 | 180 | 188 | 206 | 218 | 244 | 279 | |
| 90 | 72 | 72,0 | 103 | 99,0 | 186 | 193 | 202 | 220 | 234 | 262 | 299 | |
| 96 | 77 | 77,0 | 110 | 105 | 198 | 206 | 215 | 235 | 249 | 279 | 319 | |
| 100 | 75 | 60 | 60,7 | 86,2 | 82,5 | 155 | 161 | 168 | 184 | 195 | 218 | 249 |
| 84 | 67 | 68,0 | 96,6 | 92,4 | 173 | 180 | 188 | 206 | 218 | 244 | 279 | |
| 90 | 72 | 72,0 | 103 | 99,0 | 186 | 193 | 202 | 220 | 234 | 262 | 299 | |
| 96 | 77 | 77,0 | 110 | 105 | 198 | 206 | 215 | 235 | 249 | 279 | 319 | |
Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.
- Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.
Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.
- С предварительным нагружением энергией не более максимального значения для одинарного импульса (2,5 кДж/кВ (Ur)).
- По запросу могут быть поставлены ОПН для напряжения сети 36 кВ или ниже, если в заказ также включены ОПН для более высокого напряжения сети. Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.
Гарантированные защитные характеристики PEXLIM R 123-170 кВ
| Класс сети | Класс напря- жения ОПН | Длительно допустимое рабочее напряжение 1) | Способность противостоять временным пере- напряжениям | Остающиеся напряжения при волнах тока различной амплитуды и формы | ||||||||
| согласно МЭК | согласно ANSI /IEEE | |||||||||||
| 30/60 мкс | 8/20 мкс | |||||||||||
| Um | Ur | Uc | MCOV | 1 с | 10 с | 0,5 кА | 1 кА | 2 кА | 5 кА | 10 кА | 20 кА | 40 кА |
| кВср.кв. | кВср.кв. | кВср.кв. | кВср.кв. | кВср.кв. | кВср.кв. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. | кВпик. |
| 123 | 90 | 72 | 72.0 | 103 | 99.0 | 186 | 193 | 202 | 220 | 234 | 262 | 299 |
| 96 | 77 | 77.0 | 110 | 105 | 198 | 206 | 215 | 235 | 249 | 279 | 319 | |
| 102 | 78 | 82.6 | 117 | 112 | 210 | 218 | 229 | 250 | 265 | 296 | 339 | |
| 108 | 78 | 84.0 | 124 | 118 | 223 | 231 | 242 | 264 | 280 | 314 | 359 | |
| 120 | 78 | 98.0 | 138 | 132 | 247 | 257 | 269 | 294 | 311 | 349 | 398 | |
| 132 | 78 | 106 | 151 | 145 | 272 | 283 | 296 | 323 | 342 | 383 | 438 | |
| 138 | 78 | 111 | 158 | 151 | 284 | 295 | 309 | 338 | 358 | 401 | 458 | |
| 144 | 78 | 115 | 165 | 158 | 297 | 308 | 323 | 352 | 373 | 418 | 478 | |
| 145 | 108 | 86 | 86.0 | 124 | 118 | 223 | 231 | 242 | 264 | 280 | 314 | 359 |
| 120 | 92 | 98.0 | 138 | 132 | 247 | 257 | 269 | 294 | 311 | 349 | 398 | |
| 132 | 92 | 106 | 151 | 145 | 272 | 283 | 296 | 323 | 342 | 383 | 438 | |
| 138 | 92 | 111 | 158 | 151 | 284 | 295 | 309 | 338 | 358 | 401 | 458 | |
| 144 | 92 | 115 | 165 | 158 | 297 | 308 | 323 | 352 | 373 | 418 | 478 | |
| 170 | 132 | 106 | 106 | 151 | 145 | 272 | 283 | 296 | 323 | 342 | 383 | 438 |
| 138 | 108 | 111 | 158 | 151 | 284 | 295 | 309 | 338 | 358 | 401 | 458 | |
| 144 | 108 | 115 | 165 | 158 | 297 | 308 | 323 | 352 | 373 | 418 | 478 | |
Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.
- Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.
Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.
- С предварительным нагружением энергией не более максимального значения для одинарного импульса (2,5 кДж/кВ (Ur)). Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.
Технические характеристики покрышек PEXLIM R
| Класс сети | Класс напряжения ОПН | Покрышка | Длина пути утечки | Внешняя изоляция *) | Габаритные размеры | |||||||
| Um кВср.кв. | Ur кВср.кв. | мм | 1,2/50 мкс сухая кВпик. | 50 Гц под дождем (60 с) кВср.кв. | 60 Гц под дождем (10 с) кВср.кв. | 250/2500 мкс под дождем кВпик. | Масса кг | Амакс. мм | B мм | C мм | Рис. | |
| 24 | 18-27 | YV024 | 1863 | 310 | 150 | 150 | 250 | 13 | 641 | - | - | 1 |
| 36 | 30-48 | YV036 | 1863 | 310 | 150 | 150 | 250 | 14 | 641 | - | - | 1 |
| 52 | 42-60 | YV052 | 1863 | 310 | 150 | 150 | 250 | 14 | 641 | - |
| |
