Переключатели универсальные

Взрывозащищенные универсальные переключатели являются малогабаритными командоаппаратами. Они предназначены для ручного дистанционного переключения цепей управления постоянного тока напряжением до 400 В и переменного тока напряжением до 500 В.

Переключатели применяются в качестве электромагнитных аппаратов для переключения силовых цепей многоскоростных электродвигателей небольшой мощности.

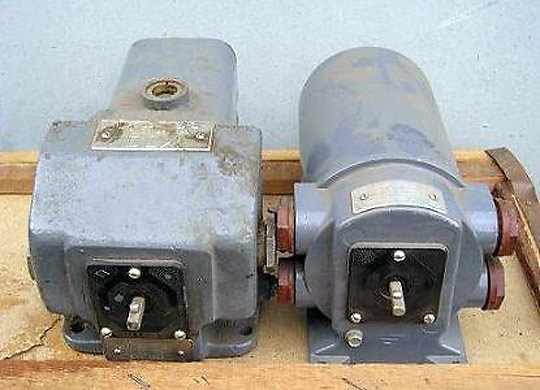

Переключатель универсальный УП5800

Аппараты могут работать в помещениях, где выделяющиеся газы и пары образуют с воздухом взрывоопасные смеси 1, 2, 3, 4 категории групп А, Б, Г, Д.

Взрывозащищенные универсальные переключатели различных типов отличаются друг от друга числом секций, диаграммой замыкания контактов, числом фиксированных положений и углом поворота рукоятки.

Аппараты изготавливаются на 2, 4, 6, 8, 10 и 14 секций, встроенных в оболочку, представляющую собой чугунный корпус и стальной кожух, в месте разъема которых имеется резиновое уплотнение.

Для указания рабочих положений рукоятки на корпусе укрепляется пластмассовая розетка с надписью.

Для ввода проводников в аппарат предусмотрены сальники, не более двух на каждой из боковых сторон корпуса. Для обеспечения взрывозащищенности вся контактная система погружается в трансформаторное масло.

Электрические параметры универсальных переключателей

Конструктивные данные универсальных переключателей
