Переделка субблока Р-1609 с целью исключения потери информации

Потеря информации в комплексе ТМ-120 происходит следующим образом:

- при выставлении УП- ПУ запроса «ОТ» , УП-КП при наличии изменения ТС выставляет «ЗТ», но информационный байт не передается т.к УП-КП работает по сокращенному циклу . УП-ПУ при получении на запрос «ОТ» ответа «ЗТ» выставляет на данное КП «ЗТ». УП-КП получив запрос «ЗТ» отвечает «ЗТ» с информационным байтом. При плохих параметрах связи или неисправности УП-КП передаваемая информация устройством УП-ПУ может быть не принята и после трех переспросов УП-ПУ перейдет к работе с другим УП-КП. При обращении в следующем цикле опроса УП-ПУ выставляет для данного УП-КП «ОТ», что является для УП-КП квитанцией о якобы принятой УП-ПУ информации. При этом диспетчеру сигнализация о неисправности передачи информации выдается только на короткий срок (на время между «ЗТ» и «ОТ»).

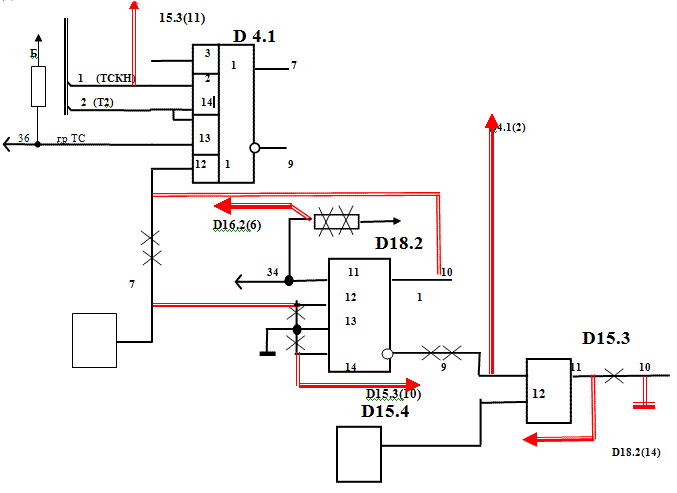

Для устранения потери информации предлагается следующее решение:

- сбросить триггер квитирования Тr Кв (Д4,1) при приеме УП-КП чужого адреса КП, а также сбросить данный триггер и при приеме функции ТСКН. Двойная передача первой группы ТС при нормальной работе не сказывается на существенном увеличении времени опроса.

Сброс триггера осуществляется по R входу. Формула сброса Тr Кв :

R = ТСКН * Т9 + АП инв. * К3 + УО

Для реализации использованы микросхемы не участвующие в работе данного субблока (при использовании его в УП-КП.М).
