ПЭ–11

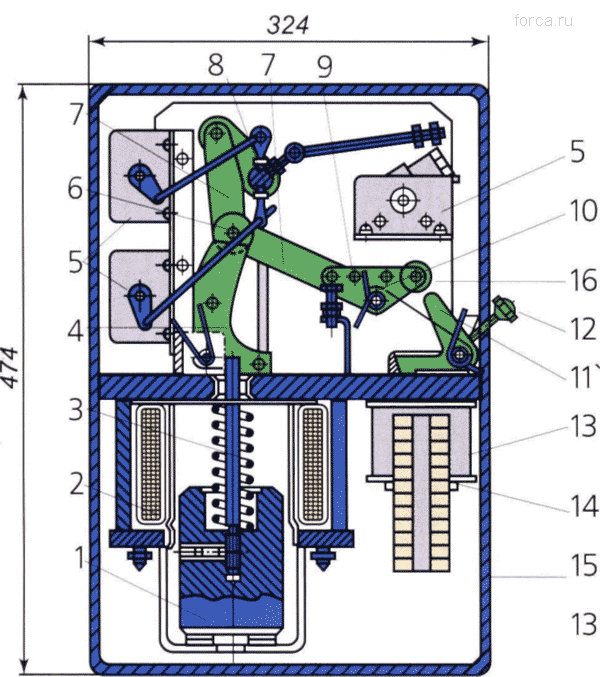

ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД ПЭ - 11:

1, 2 - соответственно сердечник и катушка включающего

электромагнита;

3 - шток;

4 - удерживающая защелка;

5 - блок - контакты КСА;

6 - ролики;

7 - серьги:

8 - вал;

9 - треугольный рычаг;

10 - пружина;

11 - собачка расцепления;

12 - рукоятка;

13 - электромагнит дистанционного отключения;

14 - наборные зажимы

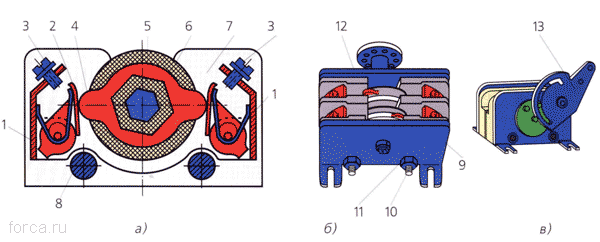

БЛОКИРОВОЧНЫЕ КОНТАКТЫ

БЛОКИРОВОЧНЫЕ КОНТАКТЫ:

а - секция; 1 - пружина; 2 - неподвижные контакты; 3 - зажим; 4 - подвижный контакт; 5 - валик; б - изолирующая шайба; 7 - основание; 8 - шпилька; б - блок - контакты КСА; 9 - стальная щечка; 10 - шпилька; 11 - гайка; 12 - задняя щечка; в - блок - контакты КСУ; 13 - ускоряющий механизм

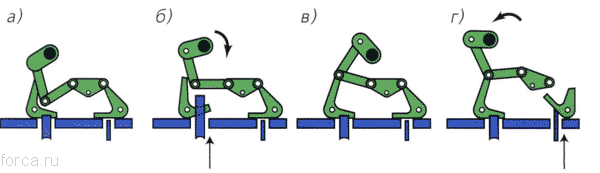

ПОЛОЖЕНИЕ РЫЧАГОВ ПРИВОДА

ПОЛОЖЕНИЕ РЫЧАГОВ ПРИВОДА:

а - при отключенном выключателе; б - в процессе включения; в - при включенном - выключателе; г - в процессе отключения

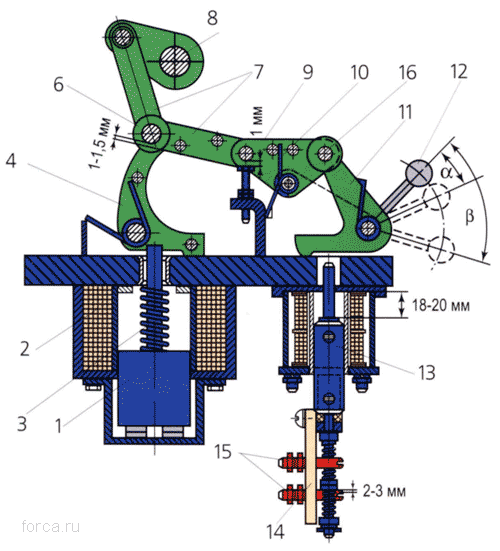

МЕХАНИЗМ ПРИВОДА ПЭ - 11

МЕХАНИЗМ ПРИВОДА ПЭ - 11:

1, 13 - сердечник;

2 - включающая катушка;

3 - шток;

4 - защелка;

5 - регулировочный винт;

6 - ролик;

7 - серьга;

8 - вал привода;

9 - треугольный рычаг;

10 - пружина;

11 - защелка;

12 - рукоятка;

14 - изолирующая планка;

15 - выводы вспомогательных контактов;

16 - ролик

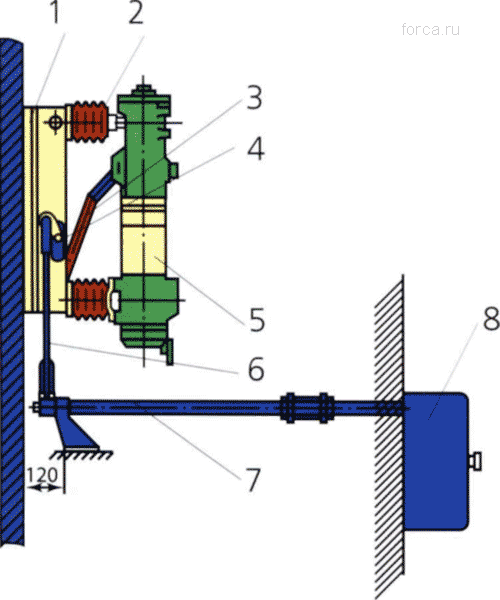

ВЫКЛЮЧАТЕЛЬ ВМП-10 С ПРИВОДОМ ПЭ-11

ВЫКЛЮЧАТЕЛЬ ВМП-10 С ПРИВОДОМ ПЭ-11

1 - стальная рама; 2 - изолятор; 3, 6 - тяга; 4 - вал выключателя; 5 - полюс выключателя; 7 - вал; 8 - привод

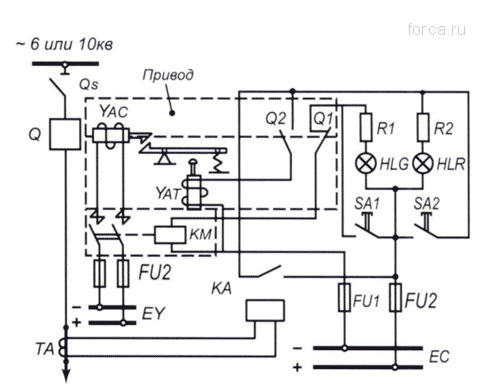

СХЕМА УПРАВЛЕНИЯ ВЫКЛЮЧАТЕЛЕМ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ

СХЕМА УПРАВЛЕНИЯ ВЫКЛЮЧАТЕЛЕМ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ: Q - выключатель; Q1 и Q2 - блок - контакты; QS - разъединитель; YAK - катушка включения; YAT - катушка отключения; КМ - контактор; КА - токовое реле; SA1 и SA2 - кнопки управления; HLG и HLR - сигнальные лампы; R1 и R2 - резисторы; FU1 и FU2 - предохранители; ТА - трансформатор тока; EY - шинка включения; ЕС - шинки управления

"
