PCVCB CG 12 вакуумный выключатель
Производитель: Crompton Greaves
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 800, 1250, 1600
Технические данные
Особенности |
Единицы измерения |
PCVCB |
||
Нормальное напряжение |
кВ |
До 12* |
||
Номинальный ток |
Ампер |
До 800 |
До 1250 |
До 1600 |
Кол-во полюсов |
номера |
3 |
||
Частота |
Гц |
50 |
||
Разрывная мощность при симметричном отключении |
среднеквадратичное значение кА (3 секунды) |
13.1 |
20 |
26.3 |
Включающая способность |
кА |
32.75 |
50 |
65.75 |
Выдерживаемое напряжение промышленной частоты |
среднеквадратичное значение кВ |
28 (стандартное) / 35 (опционально) |
||
Выдерживаемое импульсное напряжение |
кВ |
75 (стандартное) / 95 (опционально) |
||
Рабочий режим |
циклы |
0-0.3sec-C0-3min-C0 (Быстрая готовность к АПВ) |
||
Полное Время отключения |
циклы |
3 |
||
Время срабатывания |
циклы |
3 |
||
Постоянная составляющая тока |
% |
<50 % |
||
Степень защиты |
IP 55 |
|||
Применяемые стандарты |
13118, IEC 62271-100 |
|||
* Нормальное напряжение: 15 / 17.5 кВ возможно для внешнего рынка |
||||

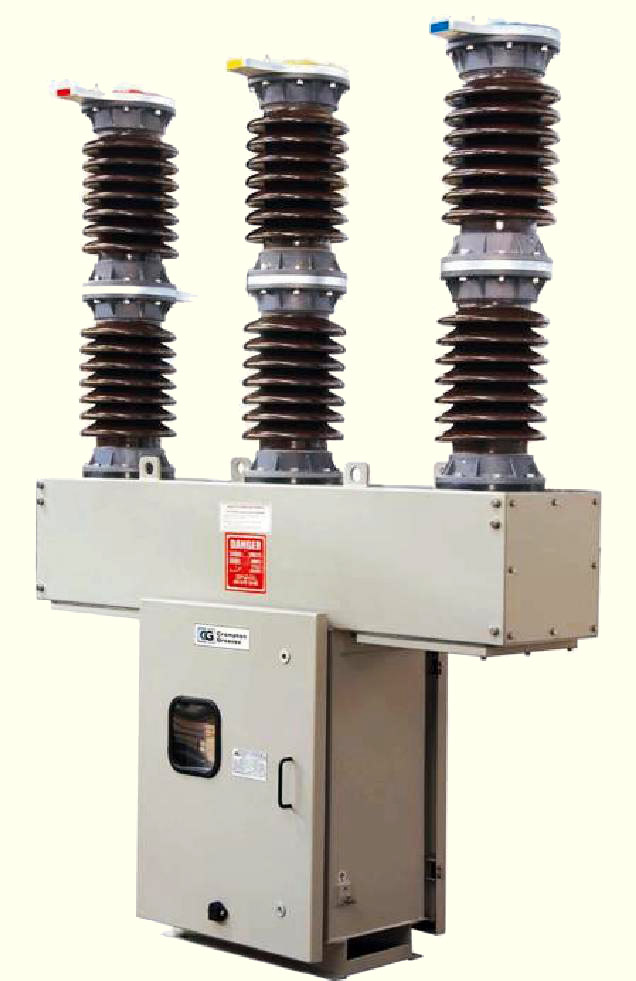

PCVCB CG 12 - вакуумный выключатель наружной установки с фарфоровыми изоляторами. Выпущенный в количестве более чем 50 000 шт. и проверенный в процессе эксплуатации более 3 десятилетий. За эти годы, продукт подвергся частому усовершенствованию дизайна, для повышения надежности и безопасности. Crompton Greaves - крупнейший изготовитель вакуумных выключателей в Индии, что подтверждено известными компаниями по исследованию рынка, такими как Frost & Sullivan. Продукт специально разработан для наружной установки в электроустановках с номинальными напряжениями 12 кВ к 36 кВ (МЭК). Снабжен надежным пружинно-двигательным приводом. Низкий уровень шумов, выключатель требует минимального обслуживания без специальных инструментов и технологий.
Отличительные особенности выключателя
Удачная комбинация компактности, простоты и прочности.
Этот всепогодный продукт имеет соответствующие зазоры и пути утечки, для надежной работы в чрезвычайно загрязненной окружающей среде.
Внутренности полюса полностью развязаны от атмосферы и заполнены азотом, чтобы избежать попадания влаги.
Полностью типовые испытания выключателя в таких известных лабораториях как КЕМА - Нидерланды, Кери - Корея, CPRI / ERDA - Индия.
Модель выключателя испытана на продолжительную механическую выносливость М2 класса по МЭК 62271 - 100, обеспечивая 10000 последовательностей операций включения-отключения.
протестированы для быстрого автоматического повторного включения с SCADA совместимой системы управления.

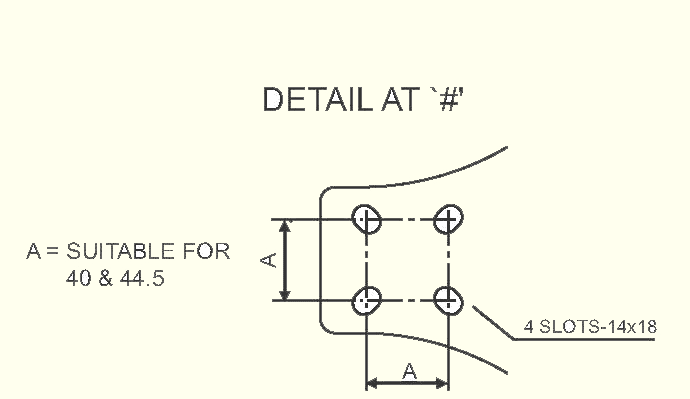

Чертеж общего вида
ВИД СПЕРЕДИ, ВИД СБОКУ

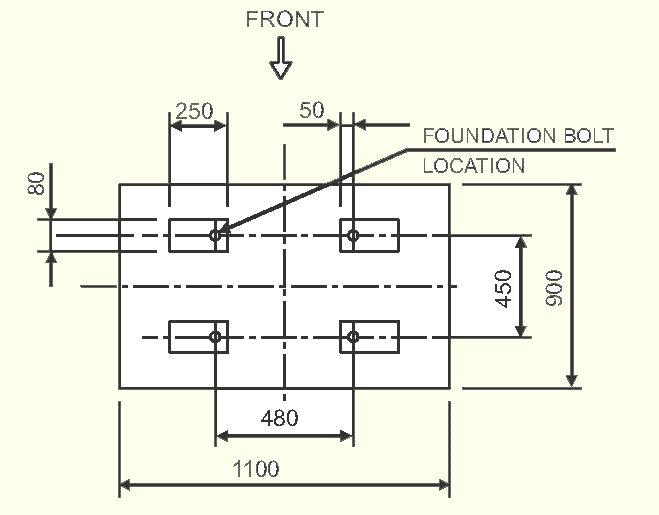

Габариты фундамента под выключатель
Дополнительная Арматура
Панели управления и реле (Внутренняя / Наружная)
Терминал разъем
Крепежи для трансформаторов тока
Крепежи для трансформаторов напряжения
РАЗМЕРЫ (мм)
ТИПЫ ВАККУМНЫХ ВЫКЛЮЧАТЕЛЕЙ |
(A) |
(B) |
(C) |
(W) |
(X) |
(Y) |
(Z) |
|
1 |
12 кВ, 13.1/20кА, LEON |
1250 |
472 |
290 |
2790 |
370 |
2050 |
755 |
2 |
12 КВ, 26.3KA |
1400 |
549 |
300 |
2910 |
370 |
2156 |
1010 |
Информация для заказа
Просьба представить следующие данные, делая запрос / заказ.
Параметры |
Значение |
Применение |
Фидер / Трансформатор и т.д. |
Условие площадки |
Высота / Загрязнение / Температура окружающей среды |
Нормальное напряжение |
Диапазон 3.6 кВ к 36 кВ |
Разрывная мощность при симметричном отключении |
Диапазон 13.1 к 40кА |
Номинальный ток |
Диапазон 400 - 2000 A |
Напряжение привода |
110/220 переменного или постоянного тока |
Напряжение оперативного тока |
24/30/48/110/220 V |
Вспомогательный Переключатель |
Если не указано 6 NO + 6 НК должны быть предусмотрены |
