ПБВ типа ПТЛ-6-200/10 трехфазное переключающее устройство

Трехфазное переключающее устройство ПТЛ-6-200/10 предназначено для переключения ответвлений обмоток трансформатора с прямой схемой с шестью регулировочными ответвлениями на пять ступеней напряжения.

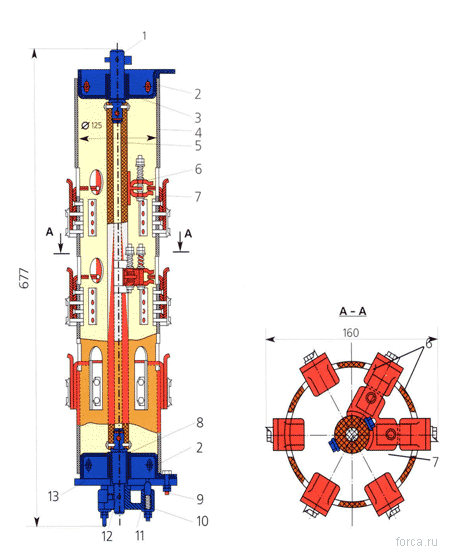

1 - вал стальной; 2 - фланец;

3 - втулка подшипника; 4 - корпус;

5 - бакелитовая трубка; б - подвижные контакты; 7 - неподвижные контакты; 8 - вал стальной; 9 - болт крепежный; 10 - фиксатор положения; 11 - палец фиксатора; 12 - крепежный штифт фиксатора; 13 - диск с фиксирующими отверстиями

Устройство устанавливают на кронштейнах, прикрепленных к активной части трансформатора; в верхнем фланце для этого предусмотрены три отверстия.
