Параметры шинных опор

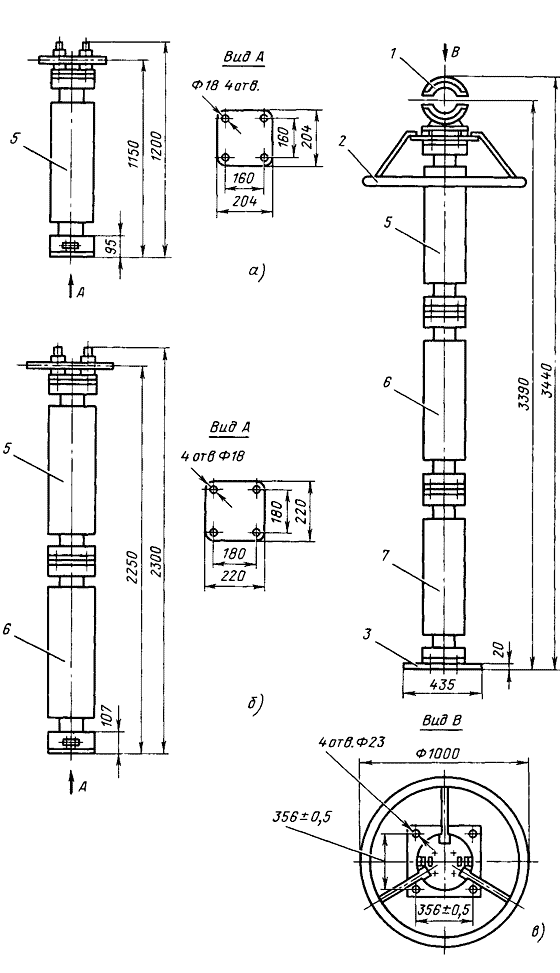

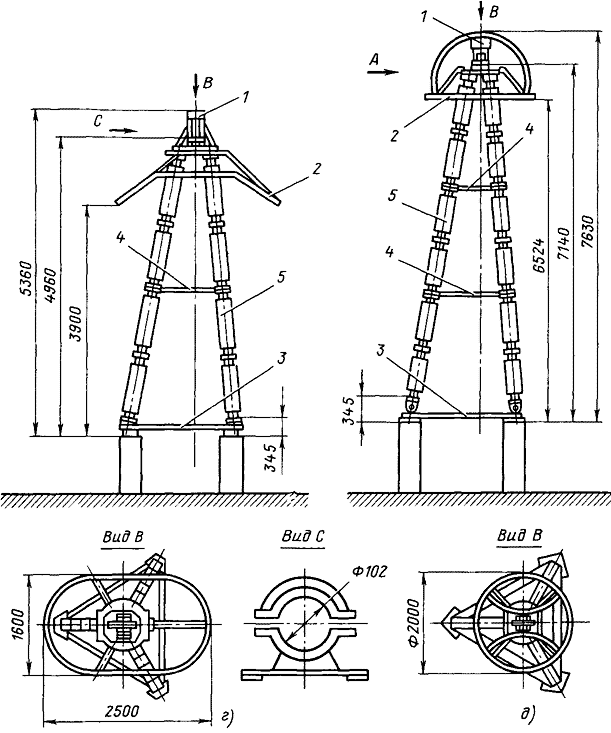

Шинные опоры 110—750 кВ:
1 — шинодержатель; 2 — экран, 3 — рама; 4 — пояс жесткости; 5 - изолятор типа ИОС 110/600У1; 6 — изолятор типа КО-110/1250У1; 7 — изолятор типа ОНС-1 10/2000У1
| Тип шинной опоры | Рис. | Изоляторы | Напряжение, кВ | Масса, кг | Допустимое тяже- ние проводов не более*, Н | Расчетные разрушающие нагрузки на изгиб, даН, приложенные | |||
| Тип | Количество | номинальное | наибольшее рабочее | ||||||
| к вершине опоры | к оси шины ** | ||||||||
| ЗХ ОНШ-35-2000 | — | ОНШ-35-2000 | 3 | 110 | 124,5*** | _ | 384 | 347 | |
| 4Х ОНШ-35-2000 | — | ОНШ-35-2000 | 4 | 150 | — | 166*** | 273 | 254 | |
| 5Х ОНШ-35-2000 | ОНШ-35-2000 | 5 | 220 | — | 207,5*** | 212 | 200 | ||
| ШО-110-У1 | а | ИОС-110/600У1 | 1 | 110 | 126 | 75 | 1470 | 600 | 543 |
| ШО-110У-У1 | _ | ОНСУ-40/1000У1 | 1 | 110 | 126 | 125 | |||
| КО-110/1250У1 | 1 | 1470 | 831 | 776 | |||||
| ШО-150-У1 | ОНСУ-40/1000У1 | 1 | 150 | 172 | 125 | 1470 | |||
| КО-110/1250У1 | 1 | 831 | 776 | ||||||
| ШО-150У-У1 | ИОС-110/600У1 | 1 | 150 | 172 | 152 | ||||
| КО-110/ 1250У1 | 1 | 1470 | 593 | 543 | |||||
| ШО-220-У1 | б | ИОС-110/600У1 | 1 | 220 | 252 | 152 | |||
| КО-110/ 1250У1 | 1 | 1470 | 593 | 543 | |||||
| ШО-220У-У1 | — | ИОС-110/600У1 | 1 | ||||||
| КО-110/1250У1 | 1 | 220 | 252 | 267 | 1470 | 593 | 543 | ||
| ОНС-110/2000У1 | |||||||||
| ШО-330М-У1 | в | ИОС-110/600У1 | 1 | ||||||
| КО-110/ 1250У1 | 1 | 330 | 363 | 309 | 1470 | 593 | 543 | ||
| ОНС-110/2000У1 | 1 | ||||||||
| ШО-500М-У1 | г | ИОС-110/600У1 | 12 | 500 | 525 | 1150 | 2000 | ||
| ШО-750-У1 | д | ИОС-110/600У1 | 18 | 750 | 787 | 1600 | 2000 | — | |
* По каталогу 02.81.01—82 «Опоры шинные ШО 35 — 750 кВ». ** Ось шины удалена на 105 мм от вершины опоры *** Без учета массы шинодержатели.
