ОТПК - ФЕНИКС-88

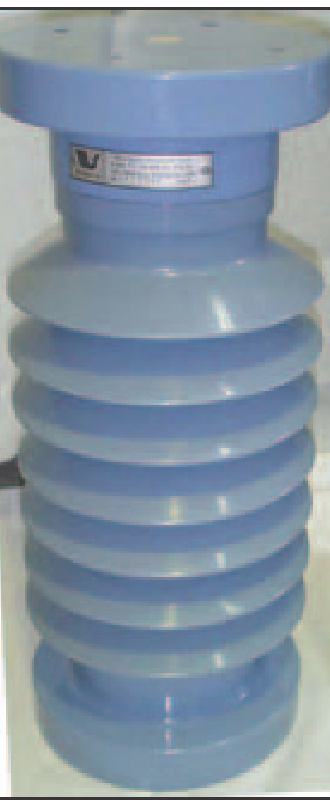

Изоляторы опорные с применением трубы стеклопластиковой высокопрочной, полимерные с кремнийорганической оболочкой, серии ОТПК, выпускаемые ЗАО "ФЕНИКС-88", предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах электрических станций и подстанций переменного тока частотой 50 Гц классов напряжений 20 - 110 кВ. Соответствуют ГОСТ Р 52082-2003 и ТУ 3494 - 026 - 06968694 - 2004. Имеют сертификат соответствия в системе сертификации в электроэнергетике "ЭнСЕРТИКО".
В 2005 г. Межведомственная комиссия (МВК) "ФСК ЕЭС" осуществила очередную приёмку серии опорных полимерных изоляторов ЗАО "ФЕНИКС-88" на соответствие требованиям ТУ 3494 - 026 - 06968694 - 2004, переработанных в соответствии с ГОСТ Р 52082-2003 на опорные полимерные изоляторы (технические требования).
ЗАО "ФЕНИКС-88" производит опорные полимерные изоляторы с 1993 г., всего на сегодняшний день выпущено свыше 30000 изоляторов, преимущественно на 110 кВ. Изначально они маркировались типом С по ГОСТ 25073, очередная приёмочная комиссия МВК "РАО ЕЭС" в 2001 г. утвердила маркировку типов изоляторов СПК, а МВК 2005 года изменила маркировку на ОТПК в соответствии с ГОСТ Р 52082. Переход на новую маркировку будет осуществлен в течение III-IV квартала 2005 г.
В приведенных таблицах обозначены базовые типы опорных изоляторов из ТУ 3494-02606968694 - 2004, которые предъявлялись приёмочной комиссии.
| Типы изоляторов ОТПК по ТУ3494-026-06968694- 2000 | U сети, кВ | Типы заменяемых фарфоровых изоляторов, в том числе, типов С и ИОС по ГОСТ 25073 |
| ОТПК 4-110-2-УХЛ1 | 110 | ИОС-110-400 УХЛ1, ОНС 110-300*, С4-480-11 УХЛ1*, Сб-480-II УХЛ1*, УСТ-110* |
| ОТПК 6-110-2-УХЛ1 | 110 | ИОС-110-600 УХЛ1, КО-110 |
| ОТПК 8-110-2-УХЛ1 | 110 | С8-450-11 УХЛ1, С4-450-11 УХЛ1*, Сб-450-II УХЛ1*, ИОС-110-300 УХЛ1* |
| ОТПК 8-110-А-2-УХЛ1 | 110 | С8-550-И УХЛ1, С4-550-М УХЛ1*, Сб-550-II УХЛ1* |
| ОТПК 10-110-А-2-УХЛ1 | 110 | С10-550 II УХЛ1 |
| ОТПК 12,5-110-А-2-УХЛ1 | 110 | ИОС-110-1000 УХЛ1, ИОС-110-1250 УХЛ1, ОНС- 110-1000* |
| ОТПК 4-35-2 УХЛ1 | 35 | С4-200-1 УХЛ1 |
| ОТПК 6-35-2 УХЛ1 | 35 | С6-200-1 УХЛ1 |
| ОТПК 8-35-2 УХЛ1 | 35 | С8-200-1 УХЛ1, С10-200-1 УХЛ1 |
| ОТПК 10-35-2 УХЛ1 | 35 | ИОС-35-1000 УХЛ1 |
| ОТПК 20-35-А-2 УХЛ1 | 35 | ИОС-35-2000 УХЛ1 |
| ОТПК 16-20-А-2 УХЛ1 | 20 | С16-125-1 УХЛ1 |
| ОТПК 20-20-А-2 УХЛ1 | 20 | С20-125-1 УХЛ1 |
| ОТПК 20-20-Б-2 УХЛ1 | 20 | ИОС-20-2000 УХЛ1 |
Примечания:
*замена осуществляется при согласовании заказчиком присоединительных размеров фланцев;
в таблице приведены наиболее типовые варианты замены изоляторов, а для исполнений в пределах заявленного класса напряжения и категории прочности, но отличающихся строительной высотой (это наиболее типично для изоляторов на 35 кВ), требуется согласование габаритно-присоединительных размеров;
для устаревших изоляторов на 35 кВ типов ШТ-35, ОНШ-35-1000, ИШД-35, ОНШ-35-2000 замена может осуществляться только для сборки из двух, или из трёх изоляторов;
в общем случае для замены изоляторов рекомендуется оформлять опросный лист
| Параметры | Типы изоляторов | ||||||||||||||||
| ОТПК 16-20-2 УХЛ1 | ОТПК 20-20-2 УХЛ1 | ОТПК 20-20- А-2 УХЛ1 | ОТПК 435-2 УХЛ1 | ОТПК 6-35-2 УХЛ1 | ОТПК 8-35-2 УХЛ1 | ОТПК 1035-2 УХЛ1 | ОТПК 2035-2 УХЛ1 | ||||||||||
| Номинальное напряжение, кВ | 20 | 35 | |||||||||||||||
| Наибольшее рабочее напряжение UH.P, кВ | 24 | 40,5 | |||||||||||||||
| Испытательное напряжение полного грозового импульса, кВ | 125 | 190 | |||||||||||||||
| Испытательное переменное кратковременное напряжение в сухом состоянии, кВ | 65 | 95 | |||||||||||||||
| Испытательное переменное кратковременное напряжение под дождём, кВ | 50 | 80 | |||||||||||||||
| 50%-ное разрядное переменное напряжение в загрязнённом и увлажнённом состоянии, кВ | 26 | 42 | |||||||||||||||
| Нормированная механическая разрушающая сила на изгиб, кН | 16 | 20 | 20 | 4 | 6 | 8 | 10 | 20 | |||||||||
| Нормированный механический разрушающий крутящий момент, кНм | 1 | ||||||||||||||||
| Прогиб изоляторов при приложении к ним 20%, 50% и 60% нормированной разрушающей силы, на изгиб, мм, не более | 0,3; 0,8; 1 | 0,4; 1; 1,3 | 0,4; 1; 1,3 | 0,3; 0,8; 1 | 0,4; 1; 1,3 | 0,5; 1,4; 1,6 | 0,5; 1,3; 1,6 | 1; 2,5; 3 | |||||||||
| Угол закручивания изоляторов при приложении к ним 20%, 30% и 40% (0,2; 0,3; 0,4 кН-м) нормированного крутящего момента, град., не более | 0,1; 0,15; 0,2 | 0,1; 0,15; 0,2 | 0,1; 0,15; 0,2 | 0,25; 0,38; 0,5 | 0,25; 0,38; 0,5 | 0,25; 0,38; 0,5 | 0,15; 0,23; 0,3 | 0,15; 0,23; 0,3 | |||||||||
| Длина пути утечки, см | 55 | 95 | |||||||||||||||
| Строительная высота, мм | 355 | 475 | 500 | ||||||||||||||
| Присоединительные отверстия верхнего фланца | 4хМ16 | 4хМ12 | 4х018 | ||||||||||||||
| Расположение присоединительных отверстий верхнего фланца (может быть изменено по заявке потребителя), мм | На 0127 | На 0127 | На 0140 | На 076 | На 076 | На 076 | 160x160 | 160х 160 | |||||||||
| Присоединительные отверстия нижнего фланца | 4хМ16 | 4х0 18 | 4хМ12 | 4x018 | |||||||||||||
| Расположение присоединительных отверстий нижнего фланца (может быть изменено по заявке потребителя), мм | На 0 127 | На 0 127 | 160х 160 | На 0 76 | На 0 76 | На 0 76 | 160х160 | 160х 160 | |||||||||
| Частота собственных колебаний изолятора, Гц | 150± 15 | 150± 15 | 150± 15 | 70±5 | 70±5 | 70±5 | 80±5 | 80±5 | |||||||||
| Масса, кг | 25 | 27 | 25 | 26 | |||||||||||||
| Параметры | Типы изоляторов | |||||
| ОТПК 4-110-2 УХЛ1 | ОТПК 6-110-2 УХЛ1 | ОТПК 8-110- 2УХЛ1 | ОТПК 8-110-А- 2УХЛ1 | ОТПК 10-110- А-2 УХЛ1 | ОТПК 12,5- 110-А-2 УХЛ1 | |
| Номинальное напряжение, кВ | 110 | |||||
| Наибольшее рабочее напряжение UHP, кВ | 126 | |||||
| Испытательное напряжение полного грозового импульса, кВ | 450 | 550 | 450 | |||
| Испытательное переменное кратковременное напряжение в сухом состоянии, кВ | 230 | |||||
| Испытательное переменное кратковременное напряжение под дождём, кВ | 230 | |||||
| 50%-ное разрядное переменное напряжение в загрязнённом и увлажнённом состоянии, кВ | 110 | |||||
| Нормированная механическая разрушающая сила на изгиб, кН | 4 | 6 | 8 | 8 | 10 | 12,5 |
| Нормированный механический разрушающий крутящий момент, кНм | 1 | |||||
| Прогиб изоляторов при приложении к ним 20%, 50% и 60% нормированной разрушающей силы, на изгиб, мм, не более | 3; 8; 10 | 4; 10; 13 | 4; 10; 13 | 6; 15; 20 | 8,5; 18; 25 | 8,5; 18; 25 |
| Угол закручивания изоляторов при приложении к ним 20%, 30% и 40% (0,2; 0,3; 0,4 кНм) нормированного крутящего момента, град., не более | 0,3; 0,45; 0,6 | 0,3; 0,45; 0,6 | 0,2; 0,3; 0,4 | 0,25; 0,38; 0,5 | 0,25; 0,38; 0,5 | 0,2; 0,3; 0,4 |
| Длина пути утечки, см | 250 | 264 | 250 | 303 | 303 | 250 |
| Строительная высота, мм | 1050 | 1100 | 1020 | 1220 | 1220 | 1100 |
| Присоединительные отверстия верхнего фланца | 4хМ12 | 4х018 | 4хМ16 | 4х018 | ||
| Расположение присоединительных отверстий верхнего фланца (может быть изменено по заявке потребителя), мм | 120х120 | 160х160 | На 0127 | 160х160 | ||
| Присоединительные отверстия нижнего фланца | 4х018 | |||||
| Расположение присоединительных отверстий нижнего фланца (может быть изменено по заявке потребителя), мм | 160х160 | 160х160 | На 0200 | На 0200 | На 0225 | 180х180 |
| Частота собственных колебаний изолятора, Гц | 24±3 | 22±3 | 30±3 | 22±3 | 22±3 | 25±3 |
| Масса, кг | 22 | 25 | 34 | 37 | 38 | 35 |
Изготовитель: ЗАО "ФЕНИКС-88"
Авторизованный партнер компании Дженерал Электрик (GE Power Controls).
Система качества сертифицирована на соответствие ISO 9001-2000
органом сертификации ТЮФ СЕРТ (Германия).
630088, Новосибирск, ул.Сибиряков-Гвардейцев, 51/3,
тел.: (383) 344-25-60, 344-28-50, факс (383) 344-28-50.
