Откидывающиеся плавкие предохранители CHINT
Серия откидывающихся плавких предохранителей от компании Chint electric (Китай).

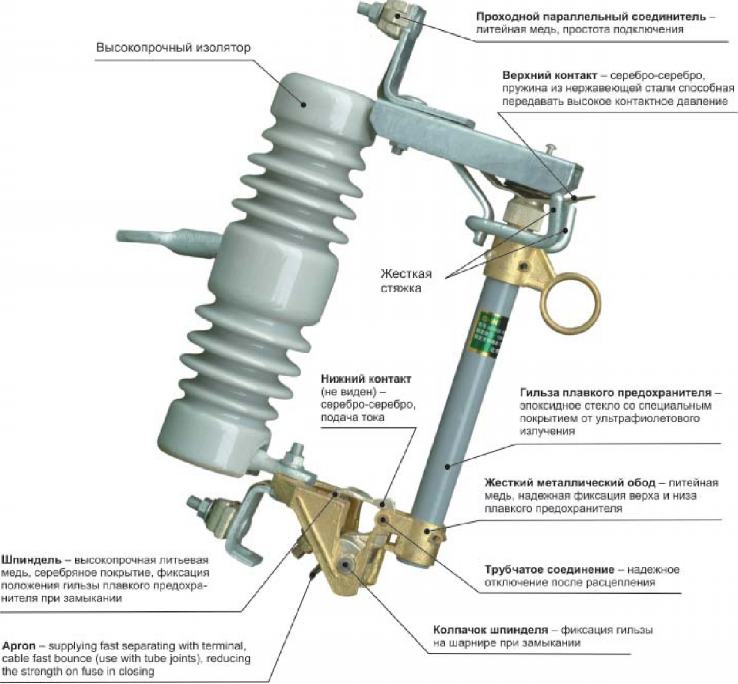

Откидывающиеся плавкие предохранители устанавливаются на высоковольтной стороне распределительного трансформатора и т.п.; служат в качестве предохранителя при коротких замыканиях и перегрузках, а также в качестве устройства включения и отключения тока нагрузки.
Основными характеристиками откидывающихся плавких предохранителей "CHINT" являются: высокая степень защиты от превышения тока, высокое выдерживаемое напряжение при промышленной частоте, высокое выдерживаемое напряжение грозового импульса, высокая механическая прочность и т.п.
Наша компания использует высокотехнологичную линию сборки откидывающихся плавких предохранителей, оборудование для проведения испытаний выдерживаемого напряжения, испытаний на разрыв и т.п. В работе применяется система обеспечения качества IS09001.
Данный продукт полностью удовлетворяет требованиям стандарта IEC282-2.
Откидывающиеся плавкие предохранители
Обозначение модели
Номинальный ток (А)
Другие отметки: F - расцепляющее устройство от нагрузки, В - от ограничителя перенапряжения
Номинальное напряжение (кВ), среднеквадратичное значение
Номер серии
Место применения: N - в помещении, W - на открытом воздухе
Название: R - фарфоровый предохранитель, HR - комбинированный предохранитель
Характеристика конструкции: X - токоограничивающего типа, Р - распылительного типа (Буква «р» не рассматривается)
Технические параметры откидывающихся плавких предохранителей
Таблица 3.1.1 Основные параметры для плавкого предохранителя 12 кВ~15 кВ
| тип предохранителя | Номи- наль- ное напря- жение, кВ |
Номи- наль- ный ток, А |
Мак- сималь- ный ток отключе ния, кА |
Выдержи- ваемое напряжение при промыш- ленной частоте, сухое состояние, кВ (средне- квадратичное) 1 мин. |
Длина пути утечки, мм | Выдерживаемое напряжение грозового импульса, кВ (пиковое) |
Размеры, мм |
| RW12-12-1 | 12 12 |
100 200 | 10 12.5 | 42 42 | 245 245 | 110 110 | 430X95X360 |
| RW12-12-2 | 12 12 |
100 200 | 10 12.5 | 42 42 | 300 300 | 110 110 | 430X105X360 |
| HRW12-12 | 12 12 |
100 200 | 10 12.5 | 42 42 | 440 440 | 110 110 | 425X117X395 |
Таблица 3.1.2 Основные параметры для плавкого предохранителя 8 кВ~24 кВ
| тип предохранителя | Номи- наль- ное напря- жение, кВ |
Номи- наль- ный ток, А |
Мак- сималь- ный ток отключе ния, кА |
Выдержи- ваемое напряжение при промыш- ленной частоте, сухое состояние, кВ (средне- квадратичное) 1 мин. |
Длина пути утечки, мм | Выдерживаемое напряжение грозового импульса, кВ (пиковое) |
Размеры, мм |
| RW12-24-1 | 24 24 |
100 200 | 10 12.5 | 65 65 | 420 420 | 150 150 | 500X100X380 |
| RW12-24-2 | 24 24 |
100 200 | 10 12.5 | 65 65 | 540 540 | 150 150 | 500X135X380 |
| HRW24-12 | 24
24 |
100 200 | 10 12.5 | 65 65 | 600 600 | 150 150 | 510X117X395 |
Таблица 3.1.3 Основные параметры для плавкого предохранителя 27кВ~36 кВ
| тип предохранителя | Номи- наль- ное напря- жение, кВ |
Номи- наль- ный ток, А |
Мак- сималь- ный ток отключе ния, кА |
Выдержи- ваемое напряжение при промыш- ленной частоте, сухое состояние, кВ (средне- квадратичное) 1 мин. |
Длина пути утечки, мм | Выдерживаемое напряжение грозового импульса, кВ (пиковое) |
Размеры, мм |
| RW12-36-1 | 36 36 | 100 200 | 10 12.5 | 70 70 | 600 600 | 170 170 | 650X125X400 |
| RW12-36-2 | 36 36 | 100 200 | 10 12.5 | 70 70 | 720 720 | 170 170 | 650X135X400 |
| HRW36-12 | 36 36 | 100 200 | 10 12.5 | 85 85 | 790 790 | 200 200 | 615X117X395 |
Откидывающиеся плавкие предохранители
Таблица 3.2 Основные параметры для плавкого предохранителя с расцепляющим устройством от нагрузки, 12 кВ~15 кВ
| тип предохранителя | Номи- наль- ное напря- жение, кВ |
Номи- наль- ный ток, А |
Мак- сималь- ный ток отключе ния, кА |
Выдержи- ваемое напряжение при промыш- ленной частоте, сухое состояние, кВ (средне- квадратичное) 1 мин. |
Длина пути утечки, мм | Выдерживаемое напряжение грозового импульса, кВ (пиковое) |
Размеры, мм |
| PRWG1-12F | 12 12 | 100 200 | 10 12.5 | 45 45 | 315 315 | 110 110 | 608X180X567 |
| HPRWG1-2F | 12 12 | 100 200 | 10 12.5 | 45 45 | 374 374 | 110 110 | 602X178X492 |

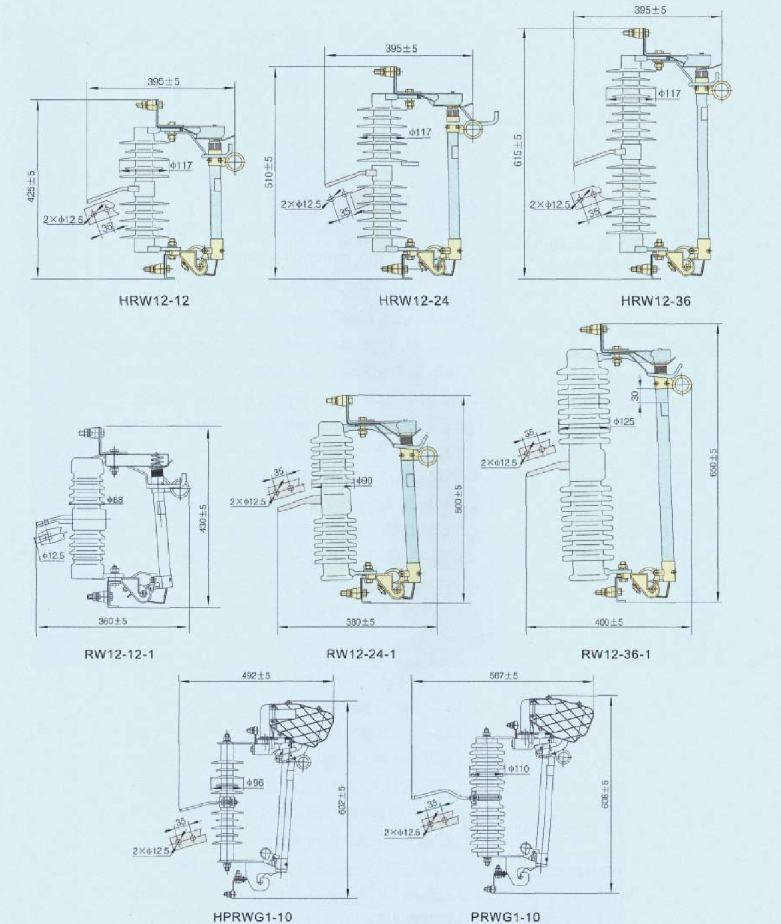

4. Внешний вид и размеры
Рис. 4.1 Внешний вид и размеры откидывающегося плавкого предохранителя
