Отделитель

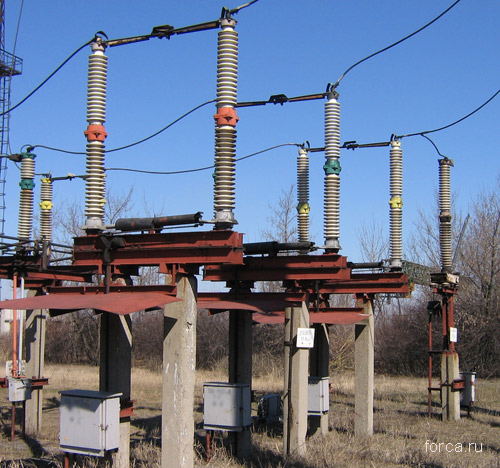

Отделитель – коммутационный аппарат, предназначенный для быстрого отсоединения поврежденного участка электрической сети в бестоковую паузу (реже для операций включения). По конструкции токоведущих частей отделители не отличаются от разъединителей. Их контактная система не приспособлена для коммутаций под рабочим током нагрузки. Для быстрого отключения (не более 0,5с) в отделителях используется энергия взведенной пружины привода.

В основном, в целях экономии, отделители применяются на подстанциях 35, 110 кВ вместо выключателей по стороне высшего напряжения. Отделители работают в связке с короткозамыкателями.

Отделителями допускаются операции отключения и включения:

- трансформаторов напряжения, зарядного тока шин и подстанционного оборудования всех напряжений (кроме конденсаторных батарей);

- параллельных ветвей, находящихся под током нагрузки, если разъединители этих ветвей шунтированы другими включенными разъединителями или выключателями;

- намагничивающих токов силовых трансформаторов и зарядных токов воздушных и кабельных линий;

- нейтралей трансформаторов и дугогасящих катушек при отсутствии в сети замыкания фазы на землю.

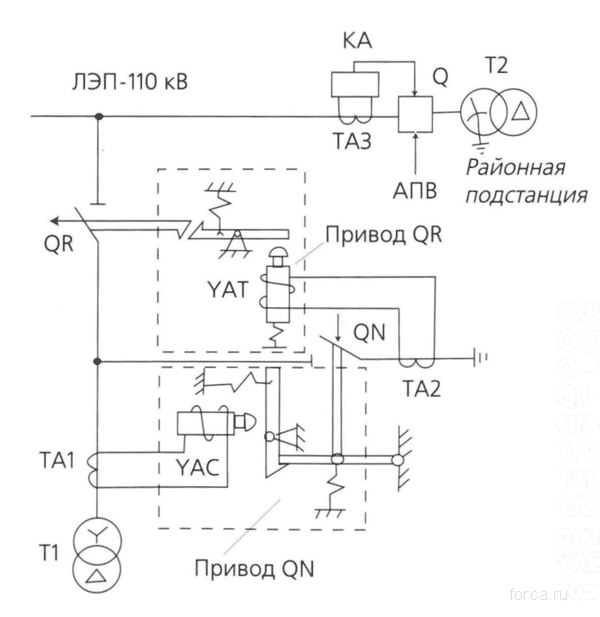

Схема совместного действия отделителя и короткозамыкателя:

Q - выключатель;

QR - отделитель;

QN - короткозамыкатель;

Т1 и Т2 - силовые трансформаторы;

ТА1, ТА2 и ТАЗ - трансформаторы тока;

YAT - катушка электромагнита отключения отделителя;

YAC - катушка электромагнита включения короткозамыкателя.
