Остов трансформатора

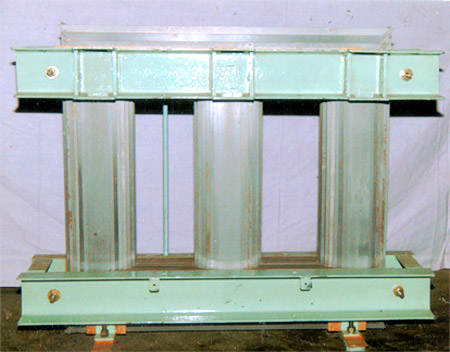

Остов трансформатора — основная несущая конструкция трансформатора. Остов состоит из магнитопровода и конструктивных элементов — ярмовых прессующих балок, бандажей, стяжных шпилек, изоляционных деталей и т. д.

Магнитопровод служит цепью, по которой замыкается магнитный поток трансформатора, пронизывающий обмотки. Магнитопровод состоит из собранных отдельных пластин электротехнической стали, электрически изолированных друг от друга. Части магнитопровода, на которых расположены обмотки, называют стержнями; части, не несущие обмоток, называют ярмами. Ярмовые балки, располагаемые по обеим сторонам верхнего и нижнего ярма, стягивают и прессуют их. Ярмовые балки образуют опору для обмоток и снабжаются устройством для их прессовки. За ярмовые балки производят подъем остова и собранной активной части.
