ОРУ 110 кВ транзитной подстанции

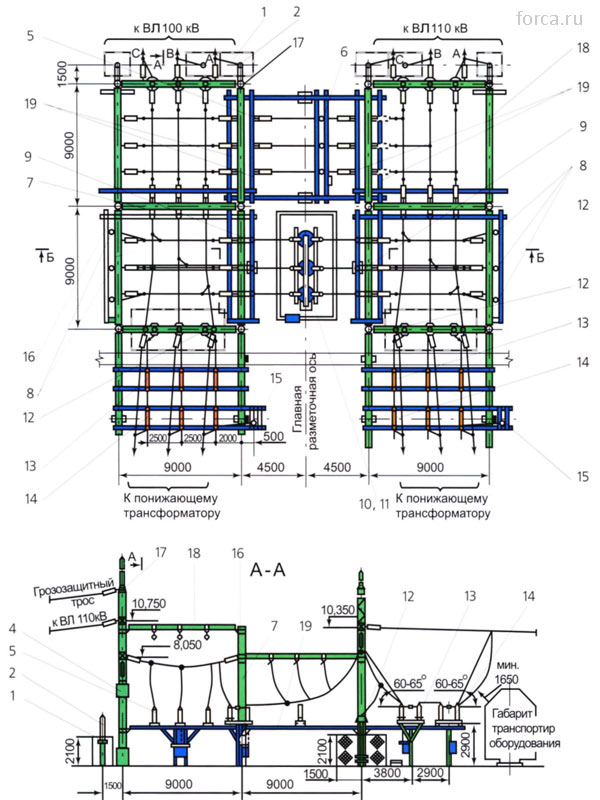

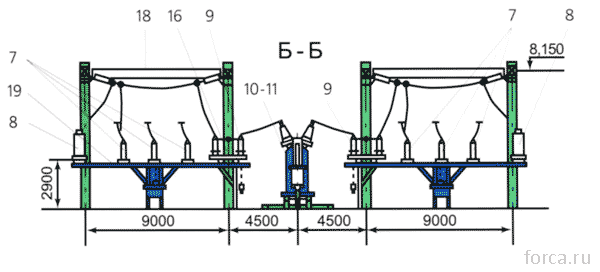

Конструкция ОРУ 110 кВ промежуточной транзитной подстанции:

1 - ограждение; 2 - 15 - позиции соответствуют схеме ОРУ 110 кВ; 16 - железобетонная опора; 17 - железобетонная опора с молниеотводом; 18 - поперечина железобетонная; 19 - поперечина металлическая

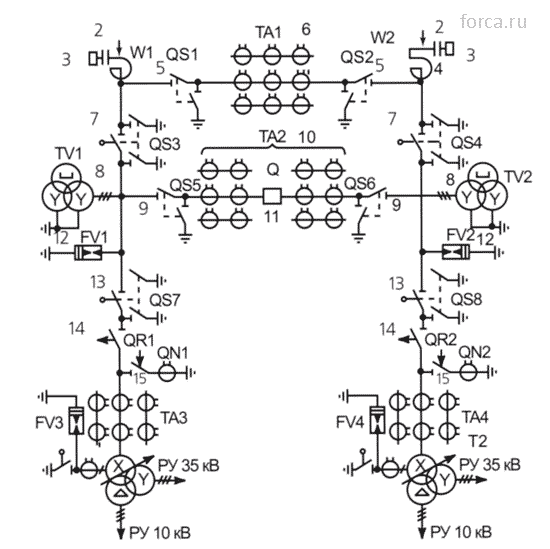

Схема ОРУ 110 кВ транзитной подстанции:

2 - конденсатор связи; 3 - высокочастотный приемопередатчик; 4 - заградительный реактор; 5 - разъединители ремонтной перемычки; 6 - трансформатор тока; 7 - разъединители вводов; 8 - трансформаторы напряжения; 9 - разъединители рабочей перемычки; 10 - встроенные трансформаторы тока; 11 - выключатель перемычки; 12 - разрядники; 13 - разъединители трансформаторов Т1 и Т2; 14 - отделители; 15 - короткозамыкатели
