ОПНп-750/2100/(455-475)-20-II-УХЛ1-О(П) - Полимер-Аппарат

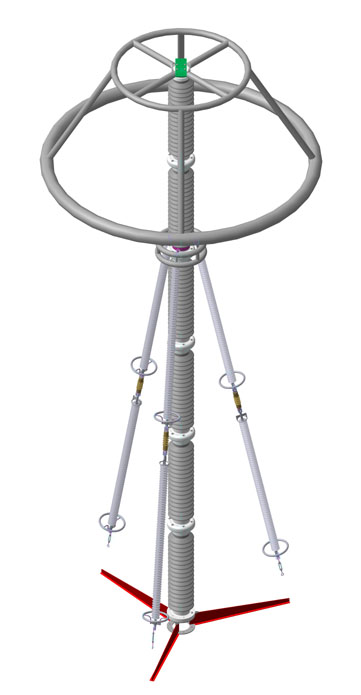

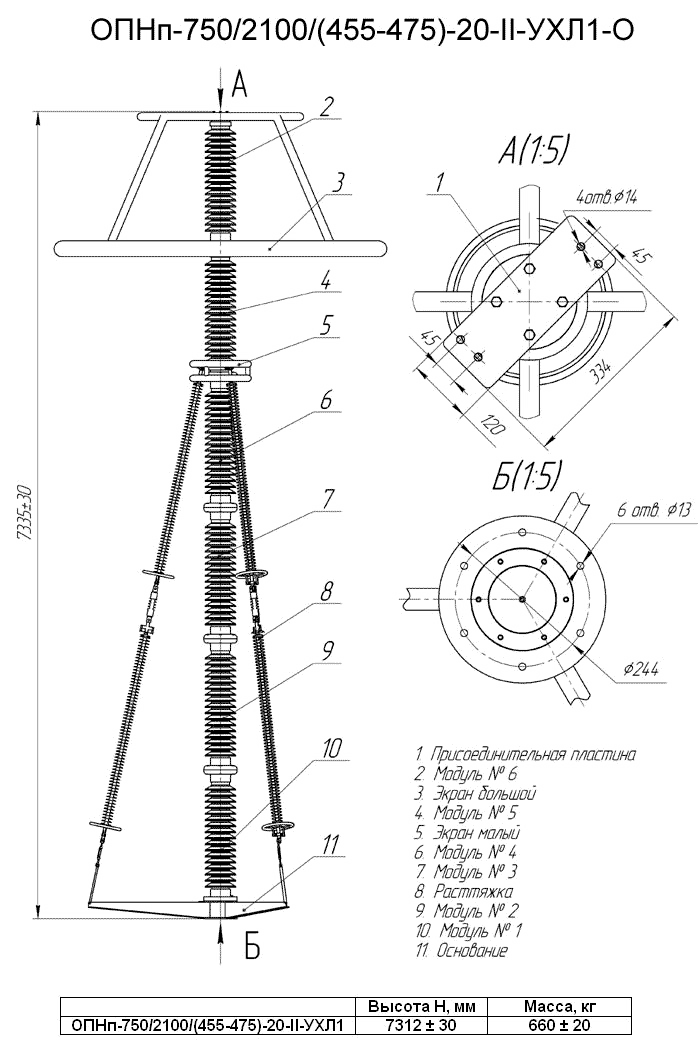

ОПНп-750/2100/(455-475)-20-II-УХЛ1-О(П) - ограничители перенапряжений на номинальное напряжение 750 кВ, производства НПО "Полимер-Аппарат". Шесть последовательно соединенных модулей - конструктивная суть данных ограничителей. Каждый модуль - это колонка варисторов, заключенная в герметичный корпус, усиленный методом армирования металлическими фланцами. Корпус изготовлен из полимерного состава. Экраны обеспечивают равномерное распределение напряжения.
Характеристики ограничителей ОПНп-750/2100/(455-475)-20-II-УХЛ1-О(П).
| Наименование параметра | Норма | ||
| ОПНп-750 /2100/455 -20-III-УХЛ1 | ОПНп-750/2100 /465 -20-III-УХЛ1 | ОПНп-750/ 2100/475 -20-III-УХЛ1 | |
| 1. Класс напряжения сети, кВ | 500 | ||
| 2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.) | 455 | 465 | 475 |
| 3. Номинальное напряжение ограничителя, кВ | 569 | 581 | 594 |
| 4. Номинальный разрядный ток, А | 20000 | ||
| 5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более | |||
| с амплитудой: 10000 А | 1200 | 1230 | 1250 |
| 20000 А | 1300 | 1330 | 1360 |
| 40000 А | 1430 | 1460 | 1490 |
| 6. Амплитуда испытательного прямоугольного импульса длительностью 2000мкс, А | 2100 | ||
| 7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более | |||
| с амплитудой: 500 А | 997 | 1020 | 1040 |
| 1000 А | 1030 | 1060 | 1080 |
| 2000 А | 1090 | 1110 | 1140 |
| 8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 20000 А, кВ не более | 1510 | 1540 | 1580 |
| 9. Выдерживаемый импульс большого тока 4/10 мкс, кА | 100 | ||
| 10. Классификационное напряжение ограничителя (при классификационном токе Iкл = 5 мА), кВ не менее | 542 | 554 | 566 |
| 11. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее | 4920 | 5030 | 5140 |
| 12. Удельная рассеиваемая энергия, кДж/кВ не менее | 10,8 | ||
Ограничители для использования на открытом воздухе.
Исполнение по климату – УХЛ.
Условия эксплуатации:
Минимально возможная температура окружающей среды для нормальной работы изделия – минус 60 С;
Максимально возможная температура окружающей среды для нормальной работы изделия – плюс 40 С;
СА (по ГОСТ 9920) – I, II, III и IV;
максимальная высота установки - 1000 метров над уровнем моря;
При возникновении короткого замыкания ограничители выдерживают следующие токи (без опасности разрушиться от взрыва):
при длительности замыкания от 0,2 с, выдерживаемое значение токов – 40 кА
при длительности замыкания от 2 с – 800 А
Внешняя изоляция ограничителей характеризуется следующими показателями:
При полном грозовом импульсе (1,2/50 мкс) напряжение не менее 2700 кВ.
При коммутационном импульсе (250/2500) мкс напряжение не менее 1800 кВ.
Длина пути тока утечки:
при использовании ограничителей в условиях загрязнения III степени - не менее 2,5 см/кВ;
при использовании ограничителей в условиях загрязнения III степени - не менее 3,1 см/кВ;.
в условиях повышенного загрязнения и влаги, размер 50%-го разряда напряжения составляет не менее 685 кВ.
Изоляция ограничителей проявила уникальную стойкость по отношению проникновения влаги и трекинго-эрозионого воздействия.
При натяжении проводов в горизонтальной плоскости, механическая нагрузка составляет не менее 1500 Н.
Условия эксплуатации по вибростойкости проходят по М1.
Сейсмологическая устойчивость по шкале MSK – 9 баллов.
При напряжении 1,05 ЧUНДР частичные разряды в ОПН проявляются в размере не более 10 пКл.
Доля вероятности безотказной работы при эксплуатации изделия не менее 30 лет - 0,98
В поставляемый комплект входит сам ограничитель, руководство по применению и паспорт.
Комплектация ограничителя датчиком утечки тока производится по согласованию с заказчиком.
На каждом модуле (в районе нижнего фланца) ограничителя есть следующие данные: год изготовления, заводской номер, обозначение модуля, наибольшее рабочее напряжения, кВ; тип ограничителя, предприятие-изготовитель.
