ОПНп-6/550 - Полимер-Аппарат Полимер-Аппарат

с кронштейном

Ограничитель перенапряжений (ОПН) ОПНп-6/550/(6,6-7,6) УХЛ1, производства НПО "Полимер-Аппарат", имеет вид колонки варисторов, герметично погруженных в полимерный корпус с армированными металлическими фланцами. Ограничитель выполнен как опорно-подвесной. Он предназначен для использования на открытом воздухе. Климатические параметры – УХЛ. Минимальное значение, при котором этот ограничитель может бесперебойно функционировать - 60 С, а максимальное + 40 С. СА - I, II, и III (по ГОСТ 9920). Максимальная высота, на которой может быть установлен ограничитель – 1000 м. Это устройство выдерживает токи короткого замыкания 800 А на протяжении 2-х сек. и 40 кА в течение 0,2-х сек., без взрывного разрешения. Изоляция может сохранять полные свои изоляционные свойства при напряжении полного грозового импульса 1,205,0 мкс более 60кВ, а так же выдерживает одноминутное напряжении промчастоты более 20кВ. Длина отрезка по которому проходит ток утечки равен 23 см. 50%-е разрядное напряжение при условии загрязнения и увлажнения окружающей среды более 8 кВ. Изоляция ограничителя перенапряжений хорошо устойчива к проникновению влаги и является трекинго-эрозионо стойкой. Механическая нагрузка от тяжести проводов в горизонтальном положении более 300 Н. Ограничитель такого типа по вибростойкости относится к группе условий эксплуатации М6. Сейсмостойкость, по шкале MSK – 9 баллов. Для комплектации такого ограничителя используют варисторы, которые выпускает немецкая фирма EPCOS. Множество испытаний которым были подвержены эти электро элементы доказали, что варисторы, выпускаемые фирмой EPCOS обладают высочайшими защитными свойствами. Так же стабильность их характеристик подтверждается контрольными испытаниями. При наличии таких варисторов в ограничителе перенапряжения срок службы будет боле 30 лет, при вероятности в безотказной работе 98%. При заказе такого ограничителя в комплекте будет: ограничитель, паспорт, руководство по эксплуатации. На верхнем фланце ограничитель имеет маркировку, по которой можно узнать следующие параметры: завод-изготовитель, тип ограничителя, максимальное рабочее напряжение, заводской номер и год изготовления.

Основные параметры ОПНп-6/550/(6,6-7,6) УХЛ1.

Наименование параметра	Норма
Наименование параметра	ОПНп 6/550/6,6 УХЛ1	ОПНп 6/550/6,9 УХЛ1	ОПНп 6/550/7,2 УХЛ1	ОПНп 6/550/7,6 УХЛ1
1. Класс напряжения сети, кВ	6	6	6	6
2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)	6,6	6,9	7,2	7,6
3. Номинальное напряжение ограничителя, кВ	8,3	8,6	9,0	9,5
4. Номинальный разрядный ток, А	10000	10000	10000	10000
5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более
с амплитудой: 5000 А	19,5	20,4	21,3	22,5
10000 А	21,1	22,1	23,0	24,3
20000 А	23,8	24,9	25,9	27,4
6. Амплитуда испытательного прямоугольного импульса длительностью 2000мкс, А	550	550	550	550
7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более
с амплитудой: 250 А	15,7	16,4	17,1	18,1
500 А	16,4	17,1	17,9	18,9
1000 А	17,4	18,2	19,0	20,0
8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более	21,7	22,7	23,7	25,0
9. Выдерживаемый импульс большого тока 4/10 мкс, кА	100	100	100	100
10. Классификационное напряжение ограничителя (при классификационном токе Iкл = 2 мА), кВ не менее	8,3	8,7	9,1	9,6
12. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее	21,4	22,4	23,3	24,6
13. Удельная рассеиваемая энергия, кДж/кВ не менее	3,24	3,24	3,24	3,24

Характеристики 'напряжение-время' ограничителей приведены в относительных единицах в табл. 2 (по отношению к наибольшему длительно допустимому рабочему напряжению UНДР).

Таблица 2

Допустимая длительность повышений напряжения частоты 50 Гц	Допустимые кратности повышения напряжения на ОПН в долях UНДР
0,1 с	1,48/1,56
0,15 с	1,47/1,55
1,0 с	1,43/1,50
3,5 с	1,40/1,47
10 с	1,37/1,45
20 с	1,36/1,43
20 мин	1,26/1,33
50 мин	1,23/1,30
2 ч	1,22/1,29
6 ч	1,19/1,26

Примечание:

- значение напряжения в числителе соответствует случаю испытания ограничителя после предварительного нагрева до температуры 60 0С и нагружения двумя прямоугольными импульсами, параметры которых соответствуют импульсам пропускной способности для данного ограничителя;

- значение напряжения в знаменателе – случаю испытания ограничителя после предварительного нагрева до температуры 60 0С и без нагружения прямоугольными импульсами.

Основные параметры ОПНп-6/550/(6,6-7,6) УХЛ2.

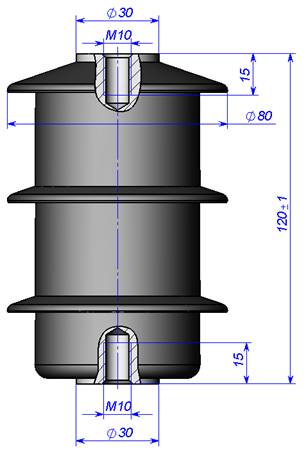

ОПНп-6/550/(6,6-7,6) УХЛ2

Наименование параметра	Норма
Наименование параметра	ОПНп-6/550/6,0 УХЛ2	ОПНп-6/550/6,6 УХЛ2	ОПНп-6/550/6,9 УХЛ2	ОПНп-6/550/7,2 УХЛ2
1. Класс напряжения сети, кВ	6
2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.)	6,0	6,6	6,9	7,2
3. Номинальное напряжение ограничителя, кВ	7,5	8,2	8,6	9,0
4. Номинальный разрядный ток, А	10000
5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более
с амплитудой: 5000 А	17,7	19,5	20,4	21,3
10000 А	19,2	21,1	22,1	23,0
20000 А	21,6	23,8	24,9	25,9
6. Амплитуда испытательного прямоугольного импульса длительностью 2000мкс, А	550
7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более
с амплитудой: 250 А	14,3	15,7	16,4	17,1
500 А	14,9	16,4	17,1	17,9
1000 А	15,8	17,4	18,2	19,0
8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более	19,7	21,7	22,7	23,7
9. Выдерживаемый импульс большого тока 4/10 мкс, кА	100
10. Классификационное напряжение ограничителя (при классификационном токе Iкл = 2 мА), кВ не менее	7,6		8,3	8,7	9,1
11. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее	19,4	21,4	22,4	23,3
12. Удельная рассеиваемая энергия, кДж/кВ не менее	3,24
