ОПН - ФЕНИКС-88

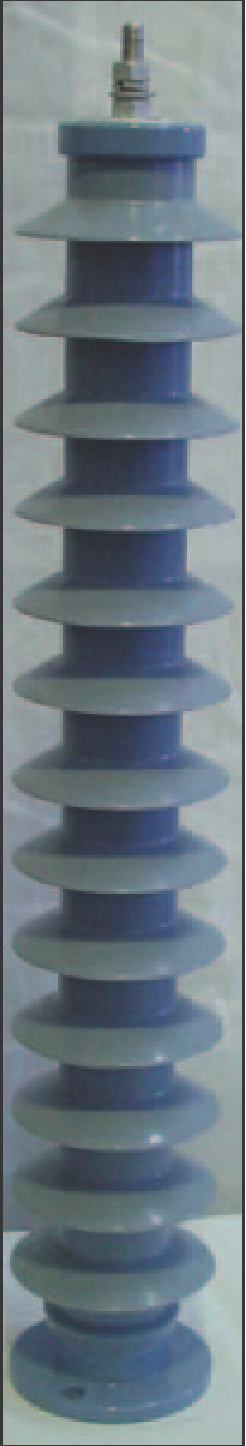

ОПН-35 кВ
Ограничители перенапряжений нелинейные (ОПН) являются безыскровыми разрядниками и предназначены для защиты изоляции электрооборудования от грозовых и коммутационных перенапряжений. Ограничители устанавливаются, в том числе, взамен вентильных разрядников всех типов. Климатическое исполнение и категория размещения ОПН - УХЛ1 и УХЛ2.
Ограничители перенапряжений, выпускаемые ЗАО "ФЕНИКС-88", имеют комбинированную изоляционную оболочку: стеклопластиковую трубу, несущую механическую нагрузку, закрытую оребренной покрышкой из кремнийорганической резины. Одними из характерных преимуществ такой изоляционной оболочки являются: повышенная стойкость к загрязнениям из-за гидрофобности наружной поверхности; высокая механическая прочность при малом весе; малый риск повреждения при транспортировке и установке.
Основная классификация ограничителей перенапряжений производится по номинальному разрядному току (амплитудное значение импульса тока с фронтом 8 мкс и длительностью до полуспада 20 мкс - 8/20 мкс) и по группе разрядного тока, характеризующей энергопоглащающую способность ОПН при воздействии импульса большой длительности - прямоугольный импульс длительностью 2 мс.

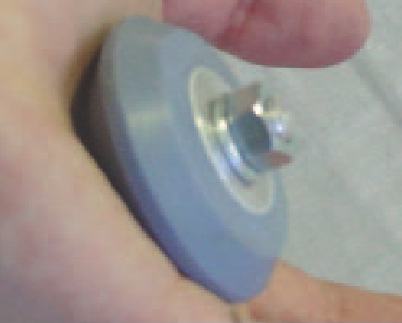

ОПН-0,4 кВ

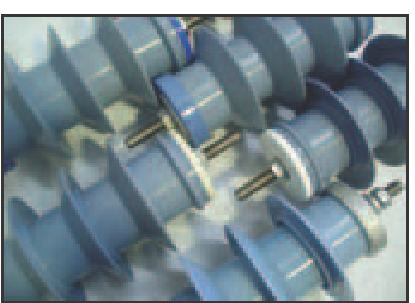

ОПН-10 кВ
Ограничители перенапряжений снабжены устройствами аварийного сброса давления (противовзрывными устройствами). ОПН класса напряжения 3-20 кВ имеют категорию взрывобезопасности С ГОСТ 16357 (испытаны на протекание тока короткого замыкания 10 кА, в течение 0,2 с). ОПН классов напряжения 25-500 кВ имеют категорию взрывобезопасности А (40 кА, в течение 0,2 с).
ОПН-500 кВ
Выдерживаемые токовые воздействия
| Вид воздействия | Номинальный разрядный ток, А, и его группа | |||
| 10(1) | 10(11) | 10(111) | 20(IV) | |
| Амплитуда выдерживаемого не менее 20 раз импульса большой длительности (прямоугольный импульс 2 мс), А | 270 | 600 | 760-1000 | 1200 |
| Импульс большой амплитуды 4/10 мкс, выдерживаемый не менее 2 раз, кА | 1 00 | 100 | 100 | 1 00 |
При выборе ограничителя следует обращать внимание на уровни остающегося напряжения, энергоемкость ограничителя (устойчивость к импульсу большой длительности) и на то, чтобы появляющиеся на ОПН в течение определенного времени повышенные значения напряжения промышленной частоты не превышали допустимые значения.
| Тип ограничителя перенапряжений | Вместо разрядника | Uc, кВ | U30/60, кВ, при токе. А 1) | U8/20, кВ, при токе, кА 1) | Ul/4 1) | |||||||
| 250 | 500 | 1000 | 2000 | 3,0 | 5,0 | 10,0 | 20,0 | 40,0 | 10,0 | |||
| Относительные значения | 1 | 2,34 | 2,42 | 2,52 | 2,65 | 2,76 | 2,95 | 3,26 | 3,67 | 4,17 | 3,65 | |
| ОПН-6/7,2-10(1) | РВП.РВ0-6 | 7,2 | 16,9 | 17,4 | 18,1 | 19,1 | 19,9 | 21,2 | 23,5 | 26,4 | 30,0 | 26,3 |
| ОПН-6/6,5-Ю(I) | РВМ.РВРД-6 2) | 6,5 | 15,2 | 15,7 | 16,4 | 1 7,2 | 17,9 | 19,2 | 21,2 | 23,9 | 27,1 | 23,7 |
| ОПН-10/12-10(I) | РВП.РВ0-10 | 12 | 28,1 | 29,0 | 30,2 | 31,8 | 33,1 | 35,4 | 39,1 | 44,0 | 50,0 | 43,8 |
| ОПН-10/10-10(I) | РВМ.РВРД-10 2) | 10 | 23,4 | 24,2 | 25,2 | 26,5 | 27,6 | 29,5 | 32,6 | 36,7 | 41,7 | 36,5 |
| Относительные значения | 1 | 2,39 | 2,47 | 2,57 | 2,70 | 2,81 | 3,00 | 3,32 | 3,74 | 4,25 | 3,723 | |
| ОПН-35/40,5-10(I) | РВС-35 | 40,5 | 96,7 | 100 | 104 | 109 | 114 | 121 | 135 | 151 | 172 | 150,8 |
| ОПН-110/100-10(1) | РВС-110 | 100 | 246 | 254 | 264 | 278 | 290 | 309 | 342 | 385 | 438 | 383 |
| ОПН-150/135-10(I) | Р ВС-150 | 135 | 332 | 343 | 357 | 376 | 391 | 417 | 462 | 520 | 591 | 517 |
| ОПН-220/200-10(I) | РВС-220 | 200 | 491 | 508 | 529 | 556 | 580 | 617 | 685 | 771 | 876 | 766 |
| Относительные значения | 1 | 2,30 | 2,34 | 2,42 | 2,54 | 2,62 | 2,74 | 2,95 | 3,22 | 3,58 | 3,21 | |
| ОПН-6/6,5-10(II) | РВМ-6 | 6,5 | 14,9 | 15,2 | 15,7 | 16,5 | 17,0 | 17,8 | 19,2 | 20,9 | 23,3 | 20,9 |
| ОПН-6/5,5-10(II) | РВРД-6 | 5,5 | 12,6 | 12,9 | 13,3 | 14,0 | 14,4 | 15,1 | 16,2 | 17,7 | 19,7 | 17,7 |
| ОПН-10/11-10(II) | РВМ-10 | 11 | 25,3 | 25,7 | 26,6 | 27,9 | 28,8 | 30,1 | 32,4 | 35,4 | 39,4 | 35,3 |
| ОПН-10/9,5-10(II) | РВРД-10 | 9,5 | 21,8 | 22,2 | 23,0 | 24,1 | 24,9 | 26,0 | 28,0 | 30,6 | 34,0 | 30,5 |
| Относительные значения | 1 | 2,35 | 2,39 | 2,47 | 2,59 | 2,67 | 2,80 | 3,01 | 3,28 | 3,65 | 3,27 | |
| ОПН-25/30-10(II) | ОПН-25 | 30 | 70,4 | 71,6 | 74,0 | 77,7 | 80,2 | 83,8 | 90,3 | 98,5 | 109 | 98,2 |
| ОПН-35/37-10(II) | РВМ-35 | 37 | 86,8 | 88,3 | 91,3 | 95,8 | 98,9 | 103 | 111 | 121 | 135 | 121 |
| Относительные значения | 1 | 2,41 | 2,46 | 2,54 | 2,67 | 2,75 | 2,88 | 3,10 | 3,38 | 3,76 | 3,37 | |
| ОПН-110/80-10(II) | Модуль 3) | 80 | 193 | 197 | 203 | 213 | 220 | 230 | 248 | 270 | 301 | 270 |
| ОПН-110/88-10(II) | РВМГ-110 | 88 | 212 | 216 | 223 | 235 | 242 | 253 | 272 | 297 | 331 | 297 |
| ОПН-110/56-10(II) | Для нейтрали 4) | 56 | 135 | 137 | 142 | 1 49 | 154 | 161 | 173 | 189 | 210 | 189 |
| Относительные значения | 1 | 2,46 | 2,50 | 2,59 | 2,72 | 2,80 | 2,93 | 3,16 | 3,44 | 3,83 | 3,43 | |
| ОПН-150/125-10(II) | РВМГ-150 | 120 | 307 | 313 | 324 | 340 | 350 | 366 | 395 | 431 | 479 | 429 |
| ОПН-220/17б-10(II) | РВМГ-220 | 176 | 433 | 441 | 456 | 478 | 493 | 516 | 556 | 606 | 674 | 605 |
| ОПН-220/157-10(II) | Модули 3) | 157 | 386 | 393 | 406 | 427 | 440 | 460 | 496 | 541 | 601 | 539 |
| ОПН-220/120-10(II) | Для нейтрали4) | 120 | 295 | 300 | 311 | 326 | 336 | 352 | 379 | 413 | 460 | 412 |
| Относительные значения | 1 | 2,41 | 2,46 | 2,54 | 2,67 | 2,78 | 2,87 | 3,09 | 3,37 | 3,57 | 3,35 | |
| ОПН-330/230-10(II) | Модули 3) | 230 | 555 | 565 | 585 | 615 | 640 | 660 | 710 | 775 | 825 | 770 |
| 0тносительные значения | 1 | - | 2,52 | 2,57 | 2,64 | 2,69 | 2,79 | 2,95 | 3,14 | 3,40 | 3,14 | |
| ОПН-500/303-20(IУ) | Модули 3) | 303 | - | 765 | 778 | 799 | 816 | 845 | 893 | 953 | 1030 | 952 |
| Тип ограничителя перенапряжений | Допустимые напряжения, кВ, в течение | ||||||
| 0,1 с | 1,0 с | 10 с | 60 с | 20 мин | 2 ч | 24 ч | |
| Относительные значения | 1,50 | 1 ,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1 .1 0 |
| ОПН-6/7,2-10(1) | 10,8 | 10,3 | 9,86 | 9,50 | 8,86 | 8,50 | 7,92 |
| ОПН-6/6,5-10(1) | 9,75 | 9,36 | 8,90 | 8,58 | 8,00 | 7,67 | 7,15 |
| ОПН-10/12-10(1) | 18,0 | 17,28 | 16,44 | 15,84 | 14,76 | 14,16 | 13,2 |
| ОПН-10/10-10(1) | 15,0 | 14,4 | 13,7 | 13,2 | 12,3 | 11,8 | 11,0 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-35/40,5-10(1) | 60,7 | 58,3 | 55,5 | 53,5 | 49,8 | 47,8 | 44,5 |
| ОПН-110/100-10(I) | 150 | 144 | 137 | 132 | 123 | 118 | 110 |
| ОПН-150/135-10(I) | 202,5 | 194 | 185 | 178 | 166 | 159 | 148 |
| ОПН-220/200-10*) | 300 | 288 | 274 | 264 | 246 | 236 | 220 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-6/6,5-10(II) | 9,75 | 9,36 | 8,90 | 8,58 | 8,00 | 7,67 | 7,15 |
| ОПН-6/5,5-10(II) | 8,25 | 7,92 | 7,53 | 7,26 | 6,76 | 6,49 | 6,05 |
| ОПН-10/11-10(II) | 16,5 | 15,8 | 15,1 | 14,5 | 13,5 | 13,0 | 12,1 |
| ОПН-10/9,5-10(II) | 14,2 | 13,7 | 13,0 | 12,5 | 11,6 | 11,2 | 10,4 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-25/30-10(II) | 45,0 | 43,2 | 41,1 | 39,6 | 36,9 | 35,4 | 33,0 |
| ОПН-35/37-10(II) | 55,5 | 53,3 | 50,7 | 48,8 | 45,5 | 43,6 | 40,7 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-110/80-10(II) | 120 | 115 | 109 | 105 | 98,4 | 94,4 | 88,0 |
| ОПН-110/88-10(II) | 132 | 127 | 120 | 116 | 108 | 103 | 96,8 |
| ОПН-110/56-10(II) | 84,0 | 80,6 | 76,7 | 73,9 | 68,8 | 66,0 | 61,6 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-150/125-10(II) | 187 | 180 | 171 | 165 | 153 | 147 | 137 |
| ОПН-220/17б-10(II) | 264 | 253 | 241 | 232 | 216 | 207 | 193 |
| ОПН-220/157-10(II) | 235 | 226 | 215 | 207 | 193 | 185 | 172 |
| ОПН-220/120-10(II) | 180 | 173 | 164 | 158 | 147 | 141 | 132 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | 1,10 |
| ОПН-330/230-10(II) | 346 | 332 | 316 | 303 | 284 | 272 | 254 |
| Относительные значения | 1,50 | 1,44 | 1,37 | 1,32 | 1,23 | 1,18 | ОПН-500 + ОПНД |
| ОПН-500/303-20(IV) | 454 | 436 | 415 | 400 | 372 | 357 | 333 |
1) Остающиеся напряжения при импульсах тока 30/60, 8/20 и 1/4 мкс, соответственно, (Т1/Т2, где Т1 - условный фронт, Т2 - длительность до полуспада).
2) Используются для замены разрядников РВМ и РВРД только при параллельном подключении не менее 2 и 3 аппаратов, соответственно.
3) Универсальные модули взаимозаменяемы для ограничителей сетей классов 110, 220, 330 и 500 кВ.
4) Ограничители перенапряжений для защиты разземленных нейтралей трансформаторов.
** при использовании специального шаблона при монтаже.
Последовательное соединение ОПН-500/303-20(1У) и специальной приставки ОПНД-500/32-20(1У).Изготовитель: ЗАО "ФЕНИКС-88"
