ОПН-Ф-6 и ОПН-Ф-10 УХЛ1 - ЗЭУ
ОПН-Ф-6 и ОПН-Ф-10 УХЛ1, производства ЗАО «Завод энергозащитных устройств», используется в сетях с изолированной нейтралью напряжением до 10 киловольт для защиты электрооборудования.
Серия ОПН для использования в сетях с изолированной нейтралью напряжением 6 и 10 кВ обладает следующими характеристиками.
Для изготовления корпуса используется электротехнический фарфор, в результате чего устройство обладает хорошей термомеханической прочностью, устойчиво к перегреву.
Устройство соответствует требованиям системы взрывобезопасности MV 6 благодаря внутренним мембранам и дополнительной защите от разгерметизации.
В наличии широкий ассортимент модификаций ОПH по току пропускной способности – от 300 A до 850 A.
Все ограничители от перенапряжения снабжены устойчивой к внешним воздействиям информативной маркировкой и пожароустойчивую, т.е. невозгораемую изоляцию.
Устройства ОПН, в процессе производства, проходят систему контроля качества ZD, которая обеспечивает как контроль материалов и комплектующих, так и конечный контроль продукции. На данный момент отмечена успешная эксплуатация более 10000 тысяч устройств. Устройство ОПН данной серии можно устанавливать вместо разрядников подходящего размера.
Всегда в наличии.
На каждое устройство ОПН наносится собственный серийный номер.
параметры ОПН-Ф-6 УХЛ1
| - 250 А, кВ, не более - 500 А, кВ, не более - 1000 А, кВ, не более | 18,0 19,0 | 17,3 17,9 | 17,2 17,7 | 19,0 20,1 | 18,3 18,9 | 18,2 18,7 |
| - 5000 А, кВ, не более - 10000 А, кВ, не более - 20000 А, кВ, не более | 23,0 25,3 | 22,6 23,8 | 22,4 23,5 | 24,3 26,7 | 23,9 25,1 | 23,6 24,8 |
| 24,5 - для ОПН, изготовленного в корпусе, оптимизированном для ОПН по габаритам и весу | ||||||

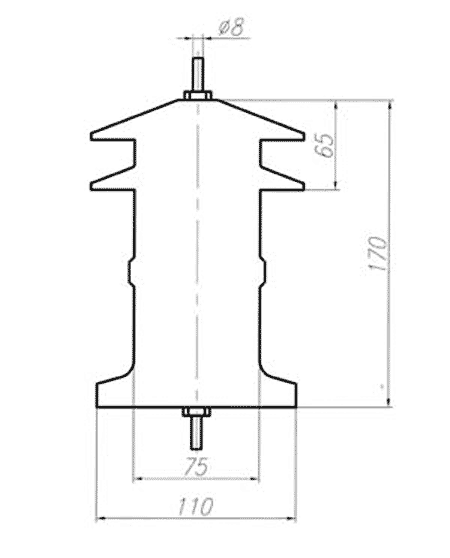

Габаритные и присоединительные размеры ОПН-Ф-6, мм
Технико-экономические параметры ОПН-Ф-10 УХЛ1
| - 250 А, кВ, не более - 500 А, кВ, не более - 1000 А, кВ, не более | 29,5 31,2 | 29,0 30,0 | 28,7 29,0 | 31,2 33,0 | 30,7 31,8 | 30,4 30,7 |
| - 5000 А, кВ, не более - 10000 А, кВ, не более - 20000 А, кВ, не более | 37,2 39,5 | 37,0 39,0 | 36,6 38,3 | 39,4 41,8 | 39,2 41,3 | 38,7 40,5 |
| 33,5 - для ОПН, изготовленного в корпусе, оптимизированном для ОПН по габаритам и весу | ||||||

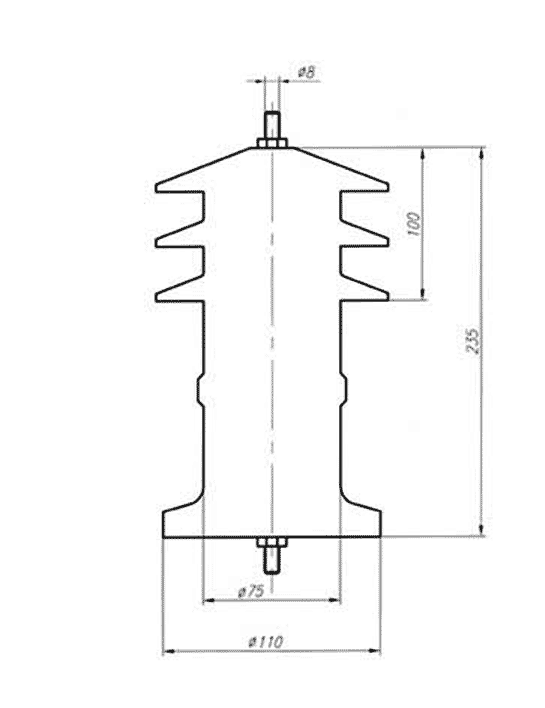

Габаритные размеры ОПН-Ф-10 УХЛ1, мм
