ОПН CHINT

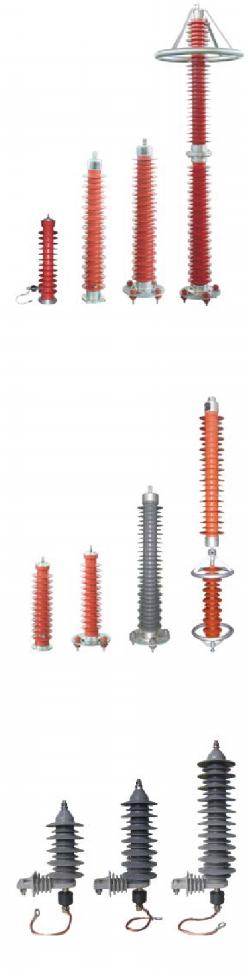

Серия ОПН (ограничителей перенапряжения) от компании Chint electric (Китай).

Ограничители перенапряжения используются для защиты изоляции оборудования передачи и распределения электроэнергии (трансформаторов, переключателей, конденсаторов, трансформаторов напряжения, генераторов, двигателей, силовых кабелей и т.п.) от повреждения в результате превышения напряжения. Основные характеристики наших варисторов, являющихся основным компонентом металлических ограничителей перенапряжения: нелинейная характеристика (V-I), быстрое срабатывание, высокая допустимая нагрузка потоку, стойкость к старению и т.д. Варисторы значительно повышают защитные свойства и надежность ограничителей перенапряжения.

При изготовлении мы используем метод формовки посредством полной заливки, а также уплотнения обоих выводов металлооксидных ограничителей перенапряжения, в результате чего их отличают высокая герметичность, взрывобезопасность, стойкость к загрязнению, эрозии, старению, небольшой объем и вес и т.п. Преимуществом является простота монтажа и технического обслуживания.

Металлооксидные ограничители перенапряжения в фарфоровом корпусе обладают надежной конструкцией, высокой герметичностью, равномерным распределением потенциала и надежным устройством ограничения давления.

Обозначение модели

ОБОЗНАЧЕНИЕ ОПН

Номинальное напряжение (кВ) W:без зазоров

Номинальный разрядный ток (кА)

YH - металлооксидные ОПН в полимерном корпусе

Y - металлооксидные ОПН в фарфоровом корпусе

Условия эксплуатации металлооксидных ОПН без зазоров, для системы переменного тока

температура окружающей среды: -40°С ~ ч-40°С;

высота установки над уровнем моря: не более 2000 м;

частота источника питания: не менее 48 Гц, не более 62 Гц;

напряжение промышленной частоты между выводами ОПН не должно превышать напряжение непрерывной эксплуатации ОПН;

сила землетрясения: не выше 7 баллов;

максимальная скорость ветра: не более 35 м/с.

Ограничители перенапряжения

4. Технические параметры (применяемый стандарт: IEC60099-4)

Таблица 4.1.1 Металлооксидный ОПН в полимерном корпусе без зазоров для системы переменного тока (серия 5 кА)

тип ОПН	Номи-наль-ное (средн-еква-дра-тич-ное напря-жение	Напряже ние непре рывной эксплуа тации, кВ (средне- квадра тичное)	Остаточное напряжение грозового импульса разрядном токе, <кВ (пиковое)	Класс разряда	Длина пути утечки, мм	Выдержи- ваемый прямо- угольный импульс, 2мс, A	Выдержи- импульс большого тока, 4/1 Омкс	Рис
YH5W-6	6	5.1	18		320	150	65	1
YH5W-9	9	7.65	27		430	150	65	2
YH5W-12	12	10.2	36		430	150	65	2
YH5W-15	15	12.75	45		530	150	65	3
YH5W-18	18	15.3	54		530	150	65	3
YH5W-21	21	16.8	63		640	150	65	4
YH5W-24	24	19.2	72		740	150	65	4
YH5W-27	27	21.6	81		740	150	65	5
YH5W-30	30	24	90		890	150	65
YH5W33	33	26.4	99		890	150	65	7
YH5W36	36	28.8	108		1115	150	65	7

Таблица 4.1.2 Металлооксидный ОПН в полимерном корпусе без зазоров для системы переменного тока (серия 10 кА)

тип ОПН	Номи-наль-ное (средн-еква-дра-тич-ное напря-жение	Напряже ние непре рывной эксплуа тации, кВ (средне- квадра тичное)	Остаточное напряжение грозового импульса разрядном токе, <кВ (пиковое)	Класс разряда	Длина пути утечки, мм	Выдержи- ваемый прямо- угольный импульс, 2мс, A	Выдержи- импульс большого тока, 4/1 Омкс	Рис
YH10W-6	6	5.1	18	1	320	250	100	8
YH10W-9	9	7.65	27	1	430	250	100	9
YH10W-12	12	10.2	36	1	430	250	100	9
YH10W-15	15	12.75	45	1	530	250	100	10
YH10W-18	18	15.3	54	1	530	250	100	10
YH10W-21	21	16.8	63	1	640	250	100	11
YH10W-24	24	19.2	72	1	740	250	100	12
YH10W-27	27	21.6	81	1	740	250	100	12
YH10W-30	30	24	90	1	890	250	100	13
YH10W-33	33	26.4	99	1	890	250	100	13
YH10W-36	36	28.8	108	1	1115	250	100	14
YH10W-42	42	33.6	126	2	1260	400	100	15
YH10W-48	48	39	139	2	1260	400	100	15
YH10W-54	54	42	160	2	1260	400	100	15
YH10W-60	60	48	178	2	1465	400	100	16
YH10W-66	66	52.8	196	2	1465	400	100	16
YH10W-72	72	57	214	2	2255	400	100	17
YH10W-84	84	67.2	244	2	2255	400	100	17
YH10W-90	90	72.5	249	2	2255	400	100	17
YH10W-96	96	75	265	3	3555	800	100	18
YH10W-108	108	84	281	3	3555	800	100	18
YH10W-120	120	96	300	3	4153	800	100	19
YH10W-150	150	120	416	3	5040	800	100	20
YH10W-200	200	156	520	3	7110	800	100	21

Ограничители перенапряжения

Таблица 4.1.3 Металлооксидный ОПН в полимерном корпусе без зазоров для системы переменного тока (серия 20 кА)

тип ОПН	Номи-наль-ное (средн-еква-дра-тич-ное напря-жение	Напряже ние непре рывной эксплуа тации, кВ (средне- квадра тичное)	Остаточное напряжение грозового импульса разрядном токе, <кВ (пиковое)	Класс разряда	Длина пути утечки, мм	Выдержи- ваемый прямо- угольный импульс, 2мс, A	Выдержи- импульс большого тока, 4/1 Омкс	Рис
YH20W-108	108	84	281	3	3555	800	100	18
YH20W-120	120	96	300	3	4153	800	100	19
YH20W-150	150	120	416	3	5040	800	100	20
YH20W-200	200	156	520	3	7110	800	100	21

Таблица 4.2.1 Металлооксидный ОПН в фарфоровом корпусе без зазоров для системы переменного тока (серия 10 кА)

тип ОПН	Номи-наль-ное (средн-еква-дра-тич-ное напря-жение	Напряже ние непре рывной эксплуа тации, кВ (средне- квадра тичное)	Остаточное напряжение грозового импульса разрядном токе, <кВ (пиковое)	Класс разряда	Длина пути утечки, мм	Выдержи- ваемый прямо- угольный импульс, 2мс, A	Выдержи- импульс большого тока, 4/1 Омкс	Рис
Y10W-42	42	33.6	126	2	1256	400	100	22
Y10W-48	48	39	139	2	1256	400	100	22
Y10W-54	54	42	160	2	1256	400	100	22
Y10W-60	60	48	178	2	1440	400	100	23
Y10W-66	66	52.8	196	2	1440	400	100	23
Y10W-72	72	57	214	2	1440	400	100	24
Y10W-84	84	67.2	244	2	2200	400	100	24
Y10W-90	90	72.5	249	2	2200	400	100	24
Y10W-96	96	75	265	3	3350		100	25
Y10W-108	108	84	281	3	3350	800	100	25
Y10W-120	120	96	300	3	3948	800	100	26
Y10W-150	150	120	416	3	4400	800	100	27
Y10W-200	200	156	520	3	6700	800	100	28

Таблица 4.2.2 Металлооксидный ОПН в фарфоровом корпусе без зазоров для системы переменного тока (серия 20 кА)

тип ОПН	Номи-наль-ное (средн-еква-дра-тич-ное напря-жение	Напряже ние непре рывной эксплуа тации, кВ (средне- квадра тичное)	Остаточное напряжение грозового импульса разрядном токе, кВ (пиковое)	Класс разряда	Длина пути утечки, мм	Выдержи- ваемый прямо- угольный импульс, 2мс, A	Выдержи- импульс большого тока, 4/1 Омкс	Рис
Y20W-108	108	84	281	3	3350	800	100	25
Y20W-120	120	96	300	3	4106	800	100	26
Y20W-150	150	120	416	3	4400	800	100	27
Y20W-200	200	156	520	3	6700	800	100	28
Y20W-444	444	324	1106	4	17052	800	100	29

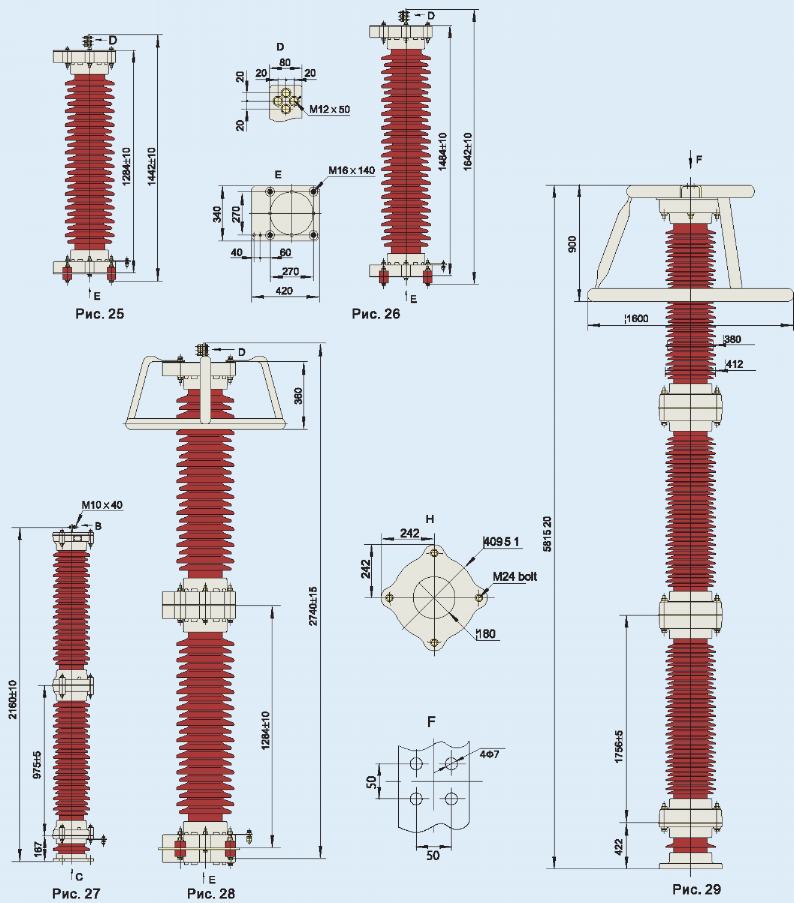

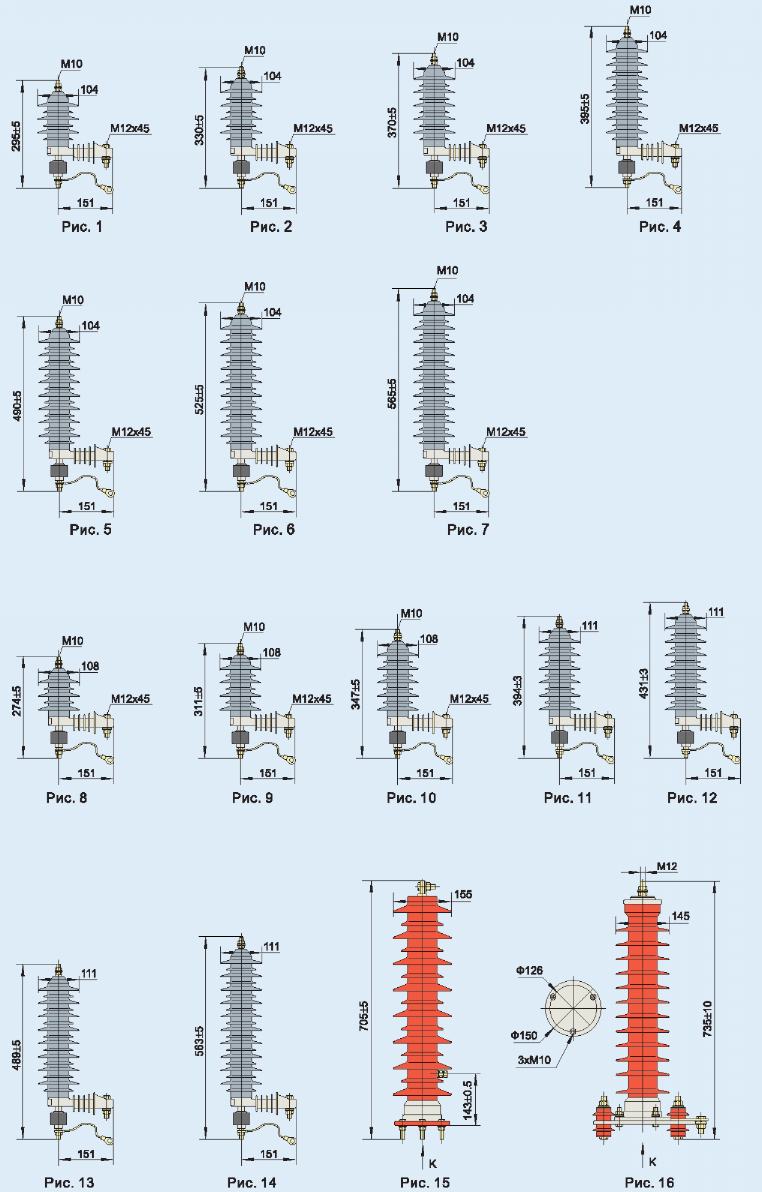

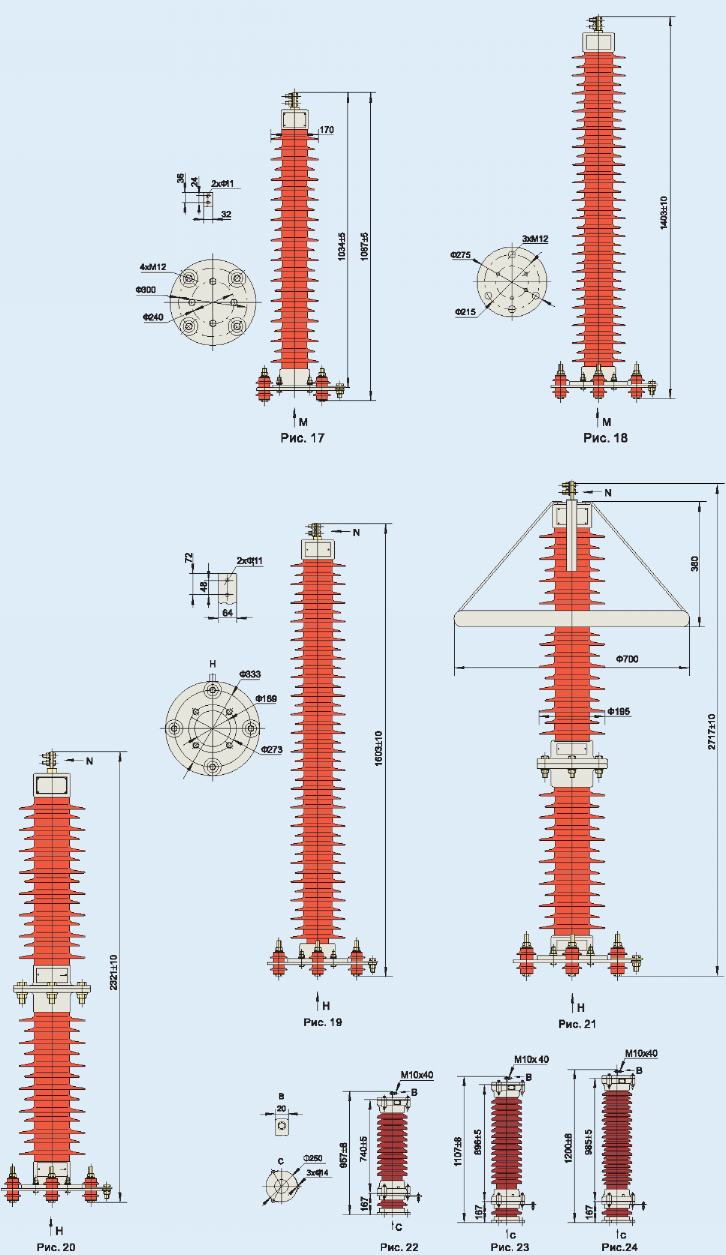

5. Внешний вид и размеры

Внешний вид и размеры ОПН

Ограничители перенапряжения

вид и размеры металлооксидного ОПН

Рис. 6.1 Внешний вид и размеры металлооксидного ОПН

6. Заказ ограничителей перенапряжения

При заказе оборудования просим Вас указать:

максимальное рабочее напряжение системы;

подключение нейтрали системы;

номинальное напряжение или максимальное напряжение непрерывной эксплуатации ОПН;

номинальный разрядный ток;

тип корпуса;

степень загрязнения и расстояние тока утечки;

аксессуары;

особые условия.
