OHB 40.25.25 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 40,5
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 25
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900

Испытательное напряжение, при частоте 50Гц, 1 минута	кВ	95(сухой)/80 (мокрый)
Импульсное напряжение	кВ	200
Частота	Гц	50-60
Ток короткого замыкания (3 сек)	кА	25
Ток включения	кА	63
Коммутационный цикл выключателя	O-0,3с-ВО-15с-ВО	да
Время горения дуги	мс	10-15
Размеры выключателя на раме
	высота мм	3090-3840
	длина мм	900
	ширина мм	686
Абсолютное давление элегаза	кПа	550
Рабочий диапазон температур	°С	-20 …+40
Тропическое исполнение	IEC: 60068-2-30, 721-2-1	да
Электромагнитная совместимость	IEC: 60694, 61000-6-2, 61000-6-4	да
Уровень солнечной радиации	Вт/м2	1000
Уровень загрязненности	IEC 815 табл. 1	Уровень III
Длина пути утечки	см/кВ	2,75
Толщина стенки гололеда	мм	10
Ветровая нагрузка	м/с	34
Устойчивость к вибрации	g	0,3
Статическая нагрузка на выводы выключателя	H
	продольная	750
	поперечная	500
	вертикальная	750

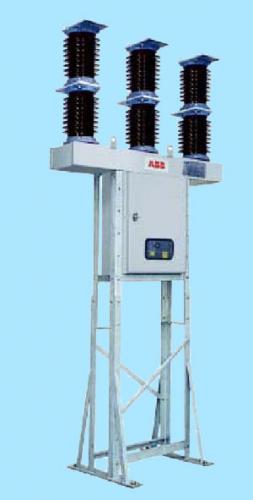

Колонковый элегазовый выключатель OHB 40.25.25 оснащен пружинным приводом типа ESH с устройством свободного расцепления позволяющим выполнять операции включения- отключения выключателя на месте и дистанционно. Механизм привода, кинематика подвижных контактов и антиконденсационный нагреватель расположены внутри металлического шкафа, также, выполняющего роль поддерживающей конструкции для полюсов выключателя.
Вся конструкция выключателя опирается на раму, собранную из телескопических секций. Это позволяет иметь высоту терминала выключателя от 2800 мм до 3700 мм.
В выключателе OHB 40.25.25 применена техника гашения дуги в элегазе «auto-puffer», делающая возможным избежать перенапряжений в процессе коммутации.
Для обеспечения безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки.

Выключатели OHB производятся в соответствии с самыми жёсткими требованиями по применению в жарком, влажном и морском климате.
Все наиболее важные детали из металла имеют антикоррозионную обработку (оцинкованы либо окрашены). Вышеперечисленные параметры свидетельствуют о том, что все типы выключателей OHB и их дополнительного оборудования соответствуют климатическому классу 8 стандартов IEC 60721-2-1, IEC 60068-2-2 (Тест В: Сухой нагрев) и IEC 60068-2-30 (Тест Bd: Влажный циклический нагрев).

Пример обозначения выключателей серии OHB: OHB 40.12.25 обозначает выключатель наружной установки на напряжение 40,5 кВ, ток 12,5 А и ток отключения 25 кА.
