OHB 40.12.32 элегазовый выключатель
Производитель: ABB
Номинальное напряжение, кВ: 40,5
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 32
Ток термической стойкости, кА (с): 32 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900
| Испытательное напряжение, при частоте 50Гц, 1 минута | кВ | 95(сухой)/80 (мокрый) |
| Импульсное напряжение | кВ | 200 |
| Частота | Гц | 50-60 |
| Ток короткого замыкания (3 сек) | кА | 32 |
| Ток включения | кА | 80 |
| Коммутационный цикл выключателя | O-0,3с-ВО-15с-ВО | да |
| Время горения дуги | мс | 10-15 |
| Размеры выключателя на раме | ||
| высота мм | 3090-3840 | |
| длина мм | 900 | |
| ширина мм | 686 | |
| Абсолютное давление элегаза | кПа | 550 |
| Рабочий диапазон температур | °С | -20 …+40 |
| Тропическое исполнение | IEC: 60068-2-30, 721-2-1 | да |
| Электромагнитная совместимость | IEC: 60694, 61000-6-2, 61000-6-4 | да |
| Уровень солнечной радиации | Вт/м2 | 1000 |
| Уровень загрязненности | IEC 815 табл. 1 | Уровень III |
| Длина пути утечки | см/кВ | 2,75 |
| Толщина стенки гололеда | мм | 10 |
| Ветровая нагрузка | м/с | 34 |
| Устойчивость к вибрации | g | 0,3 |
| Статическая нагрузка на выводы выключателя | H | |
| продольная | 750 | |
| поперечная | 500 | |
| вертикальная | 750 | |

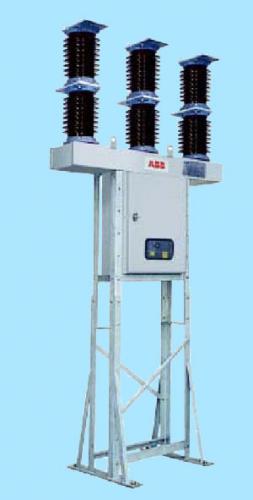

Колонковый элегазовый выключатель OHB 40.12.32
оснащен пружинным приводом типа ESH с устройством свободного
расцепления позволяющим выполнять операции включения-отключения
выключателя на месте и дистанционно. Механизм привода, кинематика
подвижных контактов и антиконденсационный нагреватель расположены
внутри металлического шкафа, также, выполняющего роль поддерживающей
конструкции для полюсов выключателя.
Вся конструкция выключателя
опирается на раму, собранную из телескопических секций. Это позволяет
иметь высоту терминала выключателя от 2800 мм до 3700 мм.
В выключателе OHB 40.12.32 применена техника гашения дуги в элегазе
«auto-puffer», делающая возможным избежать перенапряжений в процессе
коммутации.
Для обеспечения безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки.
Пример обозначения выключателей серии OHB: OHB 40.12.32 обозначает выключатель наружной установки на напряжение 40,5 кВ, ток 12,5 А и ток отключения 31,5 кА.
Стандартное оборудование
1) Привод ESH в
комплекте с кнопками включения/отключения, механизмом запирания в
отключенном положении, механическими индикаторами
включенного/отключенного положения выключателя
и заряженного/разряженного состояния пружины. Положения
механических индикаторов видно сквозь инспекционное окно на двери шкафа
выключателя
13) Шкаф оснащен необходимой внутренней разводкой контрольных кабелей и имеет запирающее устройство
Выключатель поставляется с асимметричными терминалами присоединения с
одной стороны полюсов, с 4-мя отверстиями стандарта NEMA form 4.
Нижний терминал направлен в сторону обратной стороны аппарата, верхний
терминал - в сторону фронтальной. По заказу возможно исполнение
верхнего терминала в обратную сторону.
Конструкции, поставляемые с выключателем:
Дополнительное оснащение выключателя, под заказ
Сигнальные лампы, расположенные внутри шкафа и видимые в инспекционное окно - выключатель включен (красная лампа), выключатель отключен (зеленая лампа), пружина заряжена (желтая лампа), снижение давления газа (белая лампа)
