OHB 40.12.25 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 40,5
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 25
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900

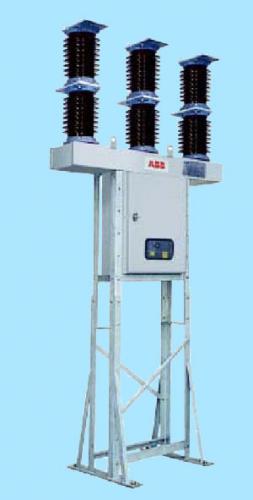

Колонковый элегазовый выключатель OHB 40.12.25 оснащен пружинным приводом типа ESH с устройством свободного расцепления позволяющим выполнять операции включения- отключения выключателя на месте и дистанционно. Механизм привода, кинематика подвижных контактов и антиконденсационный нагреватель расположены внутри металлического шкафа, также, выполняющего роль поддерживающей конструкции для полюсов выключателя.
Вся конструкция выключателя опирается на раму, собранную из телескопических секций. Это позволяет иметь высоту терминала выключателя от 2800 мм до 3700 мм.
В выключателе OHB 40.12.25 применена техника гашения дуги в элегазе «auto-puffer», делающая возможным избежать перенапряжений в процессе коммутации.
Для обеспечения безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки.

Преимущества элегазового выключателя OHB:

Дугогасительная камера и привод такие же как в элегазовом выключателе производства АВВ - HD4

Верхний и нижний терминалы со сверлением NEMA4

Монитор контроля давления элегаза в каждом полюсе

Крышки полюсов с клапанами безопасности выполнены из алюминия

Инспекционное окно в шкафе управления позволяет визуально мониторить положение выключателя

Полный выбор аксессуаров

Широкий диапазон питающих напряжений

Продукция сертифицирована в соответствии со стандартами ISO 9001, ISO 45001, ISO 14001.

Остальные характеристики выключателя

Испытательное напряжение, при частоте 50Гц, 1 минута	кВ	95(сухой)/80 (мокрый)
Импульсное напряжение	кВ	200
Частота	Гц	50-60
Ток короткого замыкания (3 сек)	кА	25
Ток включения	кА	63
Коммутационный цикл выключателя	O-0,3с-ВО-15с-ВО	да
Время горения дуги	мс	10-15
Размеры выключателя на раме
	высота мм	3090-3840
	длина мм	900
	ширина мм	686
Абсолютное давление элегаза	кПа	550
Рабочий диапазон температур	°С	-20 …+40
Тропическое исполнение	IEC: 60068-2-30, 721-2-1	да
Электромагнитная совместимость	IEC: 60694, 61000-6-2, 61000-6-4	да
Уровень солнечной радиации	Вт/м2	1000
Уровень загрязненности	IEC 815 табл. 1	Уровень III
Длина пути утечки	см/кВ	2,75
Толщина стенки гололеда	мм	10
Ветровая нагрузка	м/с	34
Устойчивость к вибрации	g	0,3
Статическая нагрузка на выводы выключателя	H
	продольная	750
	поперечная	500
	вертикальная	750
