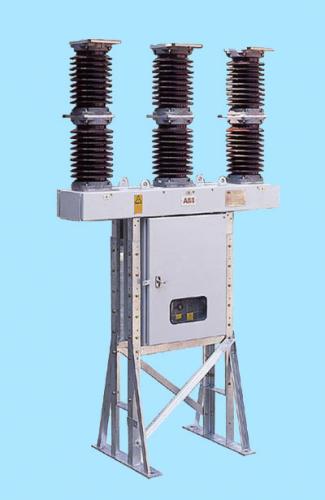

OHB 24.25.32 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 24
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 32
Ток термической стойкости, кА (с): 32 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900

Стандарт	IEC 62271-100	да
Испытательное напряжение, при частоте 50Гц	Ud (1мин) (кВ)	70(сухой)/60 (мокрый)
Импульсное напряжение	Uр (кВ)	150
Частота	Fr (Гц)	50-60
Ток короткого (3 сек)	Ik (кА)	32
Ток включения	Iр (кА)	80
Коммутационный цикл	O-0,3с-ВО-15с-ВО	да
Время горения дуги	(мс)	10-15
Размеры выключателя на раме
	высота (мм)	3090-3840
	длина (мм)	900
	ширина (мм)	686
Абсолютное давление элегаза	(кПа)	380
Рабочая температура	(°С)	-20…+40
Тропическое исполнение	IEC: 60068-2-30, 721-2-1	да
Электромагнитная совместимость	IEC: 60694, 61000-6-2, 61000-6-4	да
Уровень солнечной радиации	(Вт/м2)	1000
Уровень загрязненности	IEC 815 табл. 1	Уровень III
Длина пути утечки	(см/кВ)	2,5
Толщина стенки гололеда	(мм)	10
Ветровая нагрузка	(м/с)	34
Устойчивость к вибрации	(g)	0,3
Статическая нагрузка на выводы выключателя	(H)
	продольная	750
	поперечная	500
	вертикальная	750

Выключатель элегазовый OHB 24.25.32 с пружинным приводом типа ESH, имеющим устройство свободного расцепления позволяет производить надежное включение и отключение выключателя на месте установки и дистанционно. Механизм привода, активирующая кинематика движущихся контактов и антиконденсационный нагреватель расположены внутри металлического шкафа, который, в свою очередь, выполняет роль поддерживающей конструкции для полюсов выключателя.
Конструкция выключателя опирается на раму, собранную из телескопических секций. Такое устройство позволяет варьировать высоту терминала выключателя от 2800 мм до 3700 мм.
Характерным следствием использования в выключателе OHB техники гашения дуги в элегазе «auto-puffer», является то, что в процессе коммутации не возникают перенапряжения.
Для обеспечения гарантий безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки.

Стандартная поставка выключателя

Привод ESH в комплекте с кнопками включения/отключения, механизмом запирания в отключенном положении, механическими индикаторами включенного/отключенного положения выключателя и заряженного/разряженного состояния пружины. Положения механических индикаторов видно сквозь инспекционное окно на двери шкафа выключателя

Катушка отключения YO1

Катушка включения YC

Двигатель завода пружины

Рычаг ручного завода пружины

Двухуровневый датчик давления элегаза (для каждого полюса)

Блокирующая цепь при недостаточного давления (автоматическое отключение при помощи дополнительной катушки отключения и блокировка цепи включения)

Сигнальные контакты заряженного или разряженного состояния пружины

Вспомогательные контакты (10НЗ + 10НР)

Автоматическое дистанционное оперирование невозможно при открытой двери шкафа

Антиконденсационная цепь с нагревательными элементами и термостатом

Шкаф с изолированными местами для установки катушек включения и отключения, двигателя привода и т.д.

Шкаф оснащен необходимой внутренней разводкой кабелей и имеет запирающее устройство

Выключатель поставляется с асимметричными терминалами присоединения с одной стороны полюсов, с 4-мя отверстиями стандарта NEMA form 4.
Нижний терминал направлен в сторону обратной стороны аппарата, верхний терминал - в сторону фронтальной. По заказу возможно исполнение верхнего терминала в обратную сторону.
Конструкции, поставляемые с выключателем:

Поддерживающая рама с телескопическими опорами, изменяемыми по высоте

Рама изготовляется из оцинкованной стали

Оборудование, поставляемое дополнительно, под заказ

Автоматический выключатель двигателя привода

Сигнальные лампы, расположенные внутри шкафа и видимые в инспекционное окно:

Выключатель включен (красная)

Выключатель отключен (зеленая)

Пружина заряжена (желтая)

Снижение давления газа (белая)

• Кнопка выбора управления выключателем: местное/дистанционное
• Кнопка местного управления вкл./откл. действующая непосредственно на расцепители включения/отключения
• Катушка минимального напряжения YU
• Сигнализирующие контакты активации катушки минимального напряжения
• Реле задержки времени для катушки минимального напряжения
• Быстродействующий контакт QO (НР контакт, немедленно замыкающийся после того как выключатель начал отключаться)
• 20 вспомогательных контактов (10НЗ + 10НР)
• Однофазная розетка
• Осветительная лампа, автоматически включающаяся при открытии двери
• Фильтры для исполнения IP54
• Поддерживающая конструкция и соединительные шины для установки трансформаторов тока
