Обводное устройство для спуска кабеля

Ряд приспособлений и устройств для раскатки кабеля, входящих в состав комплекса КМТБ, завершает обводное устройство для спуска кабеля в вентиляционную шахту или кабельный колодец, устанавливаемое вслед за кабельным барабаном. Устройство предназначено для спуска кабеля, разматываемого с барабана, установленного на кабельных домкратах, вниз в тоннель или к трубным блокам и обеспечивает перемещение кабеля строго по дуге окружности с нормированным радиусом кривизны.

Обводное устройство для спуска кабеля в вентиляционную шахту или колодец состоит из рамы, сектора универсального углового ролика, телескопической стойки и двух кронштейнов.

Основанием обводного устройства является рама сварной конструкции, выполненная из швеллеров. В нижней части рамы установлены три винтовых зажима для крепления обводного устройства к люку вентиляционной шахты и колодца. В верхней части рамы с одной стороны смонтирован шарнир, с другой — направляющий рельс.

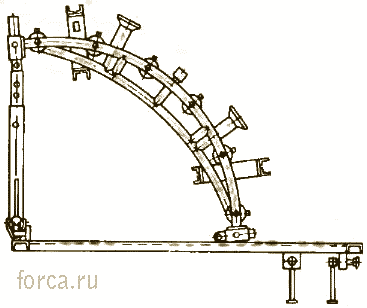

Обводное устройство для спуска кабеля в вентиляционную шахту

Сектор состоит из каркаса, сваренного из труб, на который установлен ряд вертикальных и горизонтальных валков, по которым перемешается кабель. В верхнем и нижнем краях сектора установлены кронштейны, которые имеют уголки, выполненные в виде вилки, для соединения с телескопической стойкой и шарниром на раме. Соединение кронштейнов и сектора осуществляется нетеряющимися запорами, выполненными в виде чеки. На верхнем кронштейне установлены два вертикальных цилиндрических валка, служащие для направления кабеля на параболические валки сектора.

Телескопическая стойка состоит из основания и направляющей с проушинами, которые перемещаются относительно друг друга и фиксируются при помощи запора, что обеспечивает возможность установки сектора на необходимую высоту.

В нижней части основания стойки смонтированы катки, на которых телескопическая стойка с закрепленным на ней сектором может перемещаться по направляющему рельсу рамы, совершая колебательные движения в горизонтальной плоскости. Для предотвращения соскальзывания катков с рельса на основании стойки между роликами установлен ограничитель хода. Ниже приведены технические данные устройства:

Наибольший диаметр прокладываемого кабеля, мм 190

Радиус кривизны внутренней кривой изгиба кабеля, мм 2000

Пределы регулирования высоты стойки, мм ... .950- 1350

Габариты, мм:

длина 1815

ширина 710

высота ...... 1180

Масса, кг 133

Устройство устанавливается на входе в люк вентиляционной шахты или колодца и неподвижно закрепляется враспор между стенками с помощью винтовых упоров. Установка входных валков по высоте в зависимости от габаритов (диаметра) кабельного барабана и расстояния от кабельных домкратов до входного проема производится путем регулировки положения телескопических стоек. Положение второго конца сектора должно соответствовать месту размещения углового обводного устройства для перехода кабеля из вентиляционной шахты или колодца в тоннель.

В процессе протяжки кабеля сектор обводного устройства свободно перемещается на опорных катках по направляющему рельсу, отслеживая положение витка кабеля на барабане в течение всего процесса прокладки под действием силы тяжения.
