Все обмотки трансформаторов по характеру намотки можно подразделить на следующие основные типы: цилиндрические из круглого и прямоугольного провода, винтовые, непрерывно катушечные и др.

Эти типы обмоток в свою очередь могут подразделяться по ряду второстепенных признаков: числу слоев или ходов, наличию параллельных ветвей, наличию транспозиций и т. д.

Простой цилиндрической обмоткой называется обмотка, сечение витка которой составляет один провод, а витки расположены без интервалов на цилиндрической поверхности так, что для перехода от какого-либо витка к любому другому витку нужно двигаться в осевом направлении обмотки.

Цилиндрической параллельной обмоткой называется обмотка, сечение витка которой составляет несколько параллельных проводов, а витки расположены (без интервалов между витками и проводами) на цилиндрической поверхности так, что для перехода от какого-либо провода одного витка к любому проводу другого витка нужно двигаться в осевом направлении обмотки.

Двухслойной простой цилиндрической или двухслойной цилиндрической параллельной называется обмотка, составленная из двух концентрически расположенных простых цилиндрических параллельных обмоток.

Цилиндрическая обмотка может быть намотана из нескольких проводов прямоугольного сечения. При этом желательно все параллельные провода брать одного сечения. Если же приходится комбинировать сечение витка из разных проводов, то рекомендуется брать не более двух различных сечений проводов. Обычно применяется намотка «плашмя». Допускается намотка на «ребро», в радиальном направлении обмотки, размеры обоих проводов следует выбирать обязательно равными между собой.

В производстве при намотке на обмоточном станке цилиндрическая обмотка является самой простой и дешевой из применяемых типов обмоток. Цилиндрическая обмотка из прямоугольного провода может применяться при сечении витка не менее 5 мм², равном минимальному сечению прямоугольного провода по сечению, что соответствует при наименьшей плотности тока в медном проводе нижнему пределу тока обмотки 15–18 А. Цилиндрическая двухслойная обмотка из прямоугольного провода широко применяется для обмоток НН трехфазных и однофазных масляных силовых трансформаторов с мощностью на один стержень S 200 кВ*А при напряжении обмотки не выше 6 кВ.

В тех же пределах этот тип обмотки иногда применяется для обмоток ВН, однако более удобна в этом случае многослойная цилиндрическая обмотка из круглого провода.

Широкое применение находит цилиндрические многослойные обмотки из прямоугольного провода в одни или несколько параллельных проводов. Для таких обмоток напряжение составляет до 35 кВ, а мощность трансформатора до 80000 кВ*А.

Они используются для изготовления обмоток как низкого напряжения, так и обмоток высокого напряжения трансформатора. Основное достоинство этих обмоток состоит в простоте, малой стоимости и достаточно высокой электрической и механической прочности (рис. 1).

Цилиндрические обмотки трансформатора

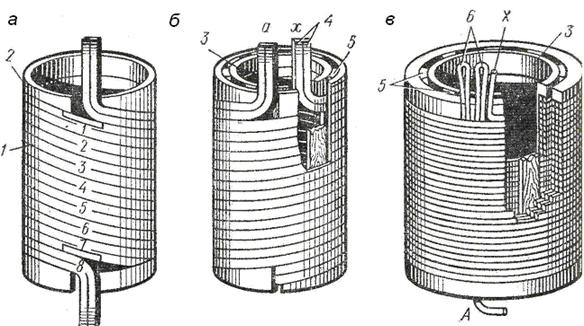

Рис. 1. Цилиндрические обмотки: а – однослойная; б – двухслойная;

в – многослойная из круглого провода; 1 – витки из прямоугольного провода; 2 – разрезные выравнивающие кольца; 3 – бумажно-бакелитовый цилиндр; 4 – конец первого слоя обмотки; 5 – вертикальные рейки; 6 – внутренние ответвления обмотки

Обычно винтовая обмотка наматывается на бумажно-бакелитовом цилиндре на рейках, расположенных по образующим цилиндра.

Радиальные каналы между витками образуются межвитковыми прокладками из электроизоляционного картона, нанизываемыми на рейки.

В параллельной винтовой обмотке параллельные провода наматываются на цилиндрические поверхности с разными диаметрами. Вследствие этого активные и реактивные сопротивления (в виду различной индукции поля рассеяния) параллельных проводов получаются неравными. Для выравнивания полных сопротивлений проводов во избежание неравномерного распределения тока в винтовой обмотке обязательно должна производиться транспозиция (перекладка) проводов (рис. 3).

Винтовая обмотка трансформатора

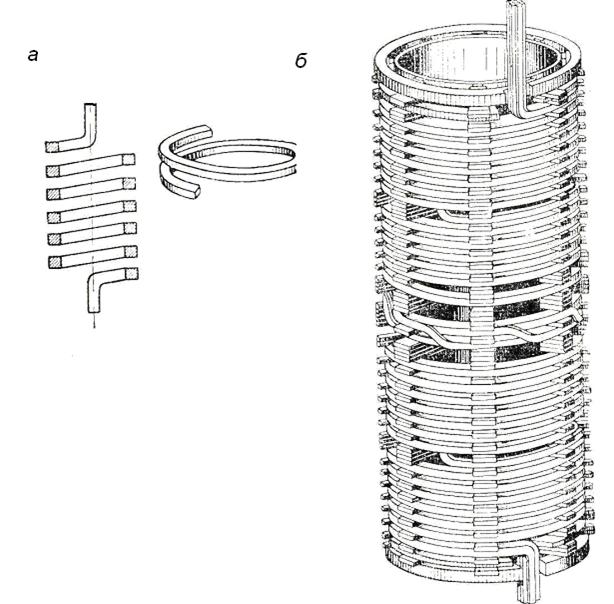

Рис. 2. Винтовая обмотка: а – из одного провода в витке;

б – из нескольких параллельных проводов в витке

Транспозиции проводов в винтовых обмотках

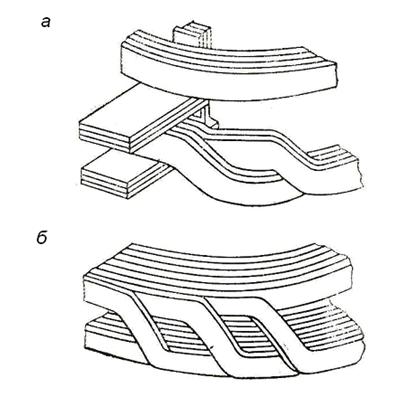

Рис. 3. Транспозиции проводов в винтовых обмотках: а – групповая; б – общая

Схема транспозиции в винтовой обмотке

Рис. 4. Схема транспозиции в винтовой обмотке из четырех параллельных проводов: 1–4 – провода

Применяются винтовые обмотки как обмотки НН в трансформаторах с напряжением на стороне НН от 230 В до 15,75 кВ включительно при мощности трансформатора на один стержень от 45 до 350 кВ*А.

Благодаря простоте и дешевизне изготовления наиболее часто применяется многослойная цилиндрическая обмотка трансформаторов, мощностью на один стержень до 200 кВ*А при классе напряжения не выше 35 кВ.

Разновидностью многослойной цилиндрической обмотки является катушечная обмотка, составленная из ряда отдельно расположенных в осевом направлении катушек, представляющих собой многослойные цилиндрические обмотки. Выполняется она, как правило, из одного круглого провода без применения параллельных проводов. Применяется для трансформатора с мощностью на один стержень не выше 350 кВ*А, при токе 40–45 А, и только для выполнения обмоток ВН.

Непрерывная катушечная обмотка

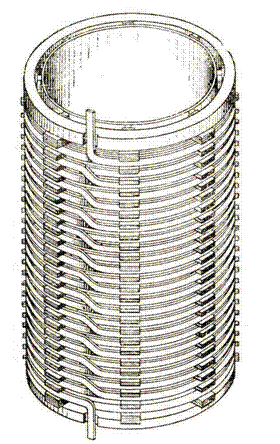

Рис. 5. Непрерывная катушечная обмотка

Особое внимание уделяется междуслойной изоляции, так как вследствие большого числа витков и последовательного соединения слоев между соседними витками, лежащих в разных слоях, возникают значительные напряжения. Так, например, в трансформаторах с мощностью на один стержень до 200 кВ*А при классе напряжения от 3 до 35 кВ суммарное рабочее напряжение двух слоев может достигнуть 5000–6000 В, а испытательное 10000–12000 В. В качестве междуслойной изоляции хорошие результаты дает кабельная бумага, положенная в несколько слоев.

Применение меньшего числа слоев более толстого электрокартона не оправдывает себя, так как картон менее эластичен, чем кабельная бумага, а при намотке сильно натянутого провода дает листные изломы, что в дальнейшем приводит к прибою междуслойной изоляции.

Простой непрерывной катушечной обмоткой называется обмотка, составленная из ряда расположенных в осевом направлении и соединенных последовательно катушек, намотанных из прямоугольного провода по плоской спирали, с радиальными охлаждающими каналами между всеми или частью катушек. Высота катушки равна высоте провода.

Непрерывная катушечная обмотканазывается параллельной, если сечение каждого витка составлено двумя или более параллельными проводами и число витков в катушке более одного (рис. 5).

Обмотка называется непрерывной, если ее намотка ведется одним (двумя, тремя и более) проводом без перепайки концов последовательно соединенных катушек. Непрерывная катушечная обмотка не имеет обрывов и паек провода.

Благодаря высокой механической прочности, легкости распределения витков обмотки по катушкам, удобству выполнения регулировочных ответвлений, сравнительной простоте намотки, отсутствию перепаек между катушками и простоте насадки на сердечник, непрерывная катушечная обмотка находит широкое применение в качестве обмотки ВН для трансформаторов с мощностью на один стержень от 50 до 20000 кВ*А и выше, при токах нагрузки от 10–15 А и выше. Этот тип обмотки находит применение также и в качестве обмоток НН при токах от 17–20 и до 300 А (рис. 6, 7).

Часть катушки непрерывной обмотки

Рис. 6. Часть катушки непрерывой обмотки с двумя параллельными проводами в витке

Переходы в катушках непрерывной обмотки

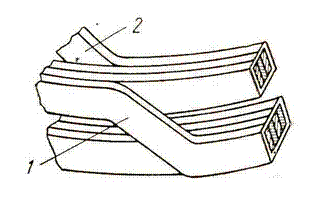

Рис. 7. Переходы в катушках непрерывной обмотки

При напряжении 110 кВ и выше применяется только непрерывная катушечная обмотка. Если виток обмотки выполняется из нескольких параллельных проводов, то необходимо проводить транспозицию параллельных проводов аналогично, как это производится в винтовых параллельных обмотках.
