NYY-J, NYY-0 0,6;1 кВ ТУ 16.К01-47-2004

Силовые кабели с медными жилами с ПВХ изоляцией и в ПВХ оболочке

NAYY-J, NAYY-0 0,6;1 кВ ТУ 16.К01-47-2004

Силовые кабели с алюминиевыми жилами с ПВХ изоляцией и в ПВХ оболочке, с жилой заземления

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. Т0К0ПРОВОДЯЩАЯ ЖИЛА - круглой или секторной формы, медная (NYY-J, NYY-0) или алюминиевая (NAYY-J, NAYY-О), однопроволочная или многопроволочная 1 или 2 класса по ГОСТ 22483. Жилы сечением 50 ммг и выше должны быть уплотненными.

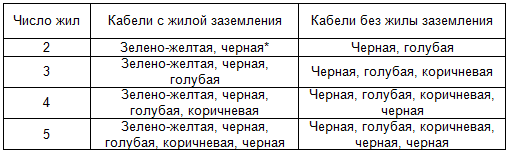

2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице. В одножильных кабелях жила имеет зелено-желтую или черную расцветку изоляции. В кабелях марок NYY-0, NAYY-0 жила меньшего сечения должна быть голубого цвета. В кабелях NYY с числом жил 7 и более изолированные жилы могут иметь цифровую маркировку. Для кабелей NYY-J жила заземления должна располагаться в наружном повиве.

*-данное двухцветное исполнение для кабелей с медными жилами номинальным сечением свыше 10 мм кв. и для кабелей с алюминиевыми жилами номинальным сечением свыше 16мм кв.

3. СКРУТКА - изолированные жилы трех-, четырех- и пятижильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.

4. ПОЯСНАЯ ИЗОЛЯЦИЯ - из невулканизированной резиновой смеси.

5. ОБОЛОЧКА - из ПВХ пластиката. Толщина оболочки представлена в Приложении.

ПРИМЕНЕНИЕ

Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение до 0,6/1 кВ номинальной частотой до 50 Гц. Для прокладки на открытом воздухе, в земле, внутри помещений и в кабельных каналах. Кабели не распространяют горение при одиночной прокладке.

Кабели могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80.

Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют кабелям марок NYY и NAYY по стандартам Германии DIN VDE 0276 ч.бОЗ и DIN VDE 0276 4.627

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации ........................................................................................................от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С .................................................................до 98%

Длительно допустимая температура нагрева жил кабелей при эксплуатации ............................................+80°С

Строительная длина кабелей для сечений основных жил:

от 1,5 до 16 мм кв ..................................................................................................................................450 м

от 25 до 70 мм кв ....................................................................................................................................300 м

95 мм кв и выше ..................................................................................................................................... 200 м

Гарантийный срок эксплуатации ...............................................................................................................5 лет (с даты ввода кабелей в эксплуатацию, но не позднее б месяцев с даты изготовления)

Срок службы ............................................................................................................................................ 30 лет

Число, номинальное сечение, конструкция токопроводящих жил, номинальная и минимальная толщины изоляции и оболочки, минимальный и максимальный наружный диаметр кабелей должны соответствовать указанным в таблице!!! (в формате PDF)

Кабели могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 1б442-80,но по сравнению с кабелями ВВГ имеют значительное преимущество - могут быть проложены в земле. Наличие поясной изоляции из невулканизированной резиновой смеси облегчает разделку кабеля при монтаже и при этом практически исключает повреждение изоляции жил.
