Нормы на характеристики выключателей ВВБ, ВВД, ВВУ и ВВБК
Нормы на характеристики воздушных выключателей ВВБ, ВВД, ВВУ и ВВБК на напряжение 35 - 750 кВ
| Характеристика выключателя | ВВБМ – 110 | ВВБ- 220Б | ВВД- 220 | ВВД- 330Б | ВВБ- 500А | ВВБ- 750А | ВВУ- 35 | ВВУ- 110 | ВВБК-110Б | ВВБК-220Б | ВВБК-500А |
| 1. Наименьшее давление срабатывания выключателя при отключении, МПа, не более | 1.4 | 1,4 | 1,9 | 1,4 | 1,4 | 1,9 | 1,4 | 1,4 | 2,8 | 2,8 | 2,8 |
| 2. Давление включения главных контактов при наполнении резервуаров дугогасительных камер сжатым воздухом, МПа | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 0,4 - -0,6 | 1,05 - -1,35 | 1,05 - -1,35 | 1,05 - -1,35 |
| 3. Давление включения контактов шунтирующей цепи при наполнении резервуаров дугогасительных камер сжатым воздухом, МПа | 1,0 - - 1,3 | 1,0 - - 1,3 | 1,0 – -1,3 | – | – | – | – | 1,0 - -1,3 | 1,0 - - 1,3 | 1,5 - -2,1 | – |
| 4. Падение (сброс) давления в резервуарах при отключении, Мпа | 0,26 - -0,3 | 0,26 - -0,3 | 0,4 - - 0,45 | 0,3 - -0,35 | 0,24 - -0,28 | 0,31 - -0,37 | 0,24 - -0,28 | 0,25 - -0,29 | 0,6 -0,7 | 0,6 -0,7 | 0,55 - -0,6 |
| 5. Собственное время отключения (от подачи команды до первого размыкания главных контактов), с | 0,045- -0,055 | 0,05 - -0,063 | 0,05 - -0,063 | 0,057- -0,065 | 0,057- -0,065 | 0,038 - -0,042 | 0,045 - -0,055 | 0,055 - -0,065 | 0,04 - -0,048 | 0,02 - -0,028 | 0,22 - -0,028 |
6. Разновременность размыкания главных контактов, с, не более:
| – 0,004 | 0,004 0,005 | 0,004 0,008 | 0,004 0,01 | 0,004 0,01 | 0,004 0,01 | – 0,005 | 0,004 0,008 | – 0,01 | 0,005 0,01 | 0,005 0,01 |
| 7. Запаздывание размыкания контактов шунтирующей цепи относительно последнего размыкания главных контактов, с | 0,027- - 0,04 | 0,027- - 0,04 | 0,027- - 0,04 | – | – | – | – | – | 0,027- - 0,04 | 0,025- -0,03 | – |
| 8. Разновременность размыкания контактов шунтирующей цепи, с, не более | 0,003 | 0,004 | 0,003 | – | – | – | – | 0,003 | 0,004 | 0,005 | – |
| 9. Длительность отключающего импульса, с, не менее | 0,03 | 0,03 | 0,027 | 0,03 | 0,03 | 0,025 | 0,03 | 0,03 | – | – | – |
| 10. Длительность дополнительного дутья, с, не менее | – | – | – | – | – | – | – | – | 0,03 | 0,03 | 0,03 |
| 11. Время от момента размыкания главных контактов до начала дополнительного дутья, с, не более | – | – | – | – | – | – | – | – | 0,02 | 0,02 | 0,02 |
| 12. Собственное время включения (от подачи команды до последнего замыкания главных контактов), с | Не более 0,2 | Не более 0,2 | 0,15 - -0,25 | 0,24 - -0,25 | 0,24 - -0,25 | 0,1 – -0,106 | Не более 0,15 | Не более 0,2 | Не более 0,13 | 0,065- -0,075 | 0,06 - -0,07 |
| 13. Разновременность замыкания главных контактов полюса, с, не более | – | 0,005 | 0,008 | 0,01 | 0,01 | 0,06 | 0,002 | 0,01 | – | 0,005 | 0,01 |
| 14. Запаздывание последнего замыкания контактов шунтирующей цепи относительно замыкания главных контактов, с, не более | 0,1 | 0,08 | 0,12 | – | – | – | – | 0,08 | 0,12 | 0,12 | – |
| 15. Запаздывания замыкания контактов верхней камеры относительно замыкания контактов нижней камеры, с, не более | – | – | – | – | – | – | – | 0,01 | – | – | – |
| 16. Время от последнего замыкания контактов шунтирующей цепи при включении до первого размыкания главных контактов в циклах ВО и ОВО, с, не менее | 0,01 | 0,01 | 0,01 | – | – | – | – | – | 0,01 | 0,01 | – |
| 17. Время от замыкания главных контактов до их размыкания в циклах ВО, с | – | – | – | Не более 0,12 | Не более 0,1 | Не более 0,1 | – | – | 0,12 - -0,14 | 0,12 - - 0,14 | 0,1 - -0,12 |
| 18. Бесконтактная пауза АПВ (время от размыкания главных контактов до их замыкания при включении), с, не более | 0,23 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,19 | 0,2 | 0,3 | 0,3 | 0,3 |
| 19. Расход сжатого воздуха на вентиляцию полюса, л/ч, не менее | 333 | 500 | 500 | 1000 | 1500 | 2000 | 1000 | 1500 | 900 | 1080 | 2400 |
| 20. Расход сжатого воздуха на утечки, л/ч, не более | 150 | 240 | 400 | 800 | 750 | 1320 | 150 | 250 | 480 | 800 | 1500 |

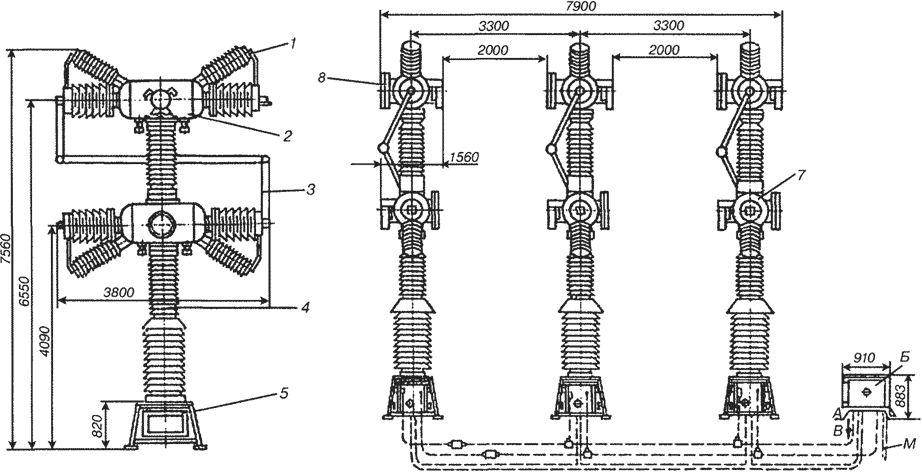

Общий вид воздушного выключателя ВВБ-220 (330, 500, 750):
1 — делительный конденсатор; 2 — верхний дугогасительный модуль; 3 — токоведущая перемычка; 4 — опорный изолятор; 5 — шкаф управления; 6 — распределительный шкаф; 7 — нижний дугогасительный модуль; 8 — смотровой люк.
Комплектация полюса: ВВБ-220 — 2 модуля на 1-м изолирующем основании;
ВВБ-330 — 4 модуля на 2-х изолирующих основаниях;
ВВБ-500 — 6 модулей на 3-х опорных колонках-треногах;
ВВБ-750 — 8 модулей па 4-х опорных колонках-треногах
"
