NL1 автоматический выключатель, управляемый дифференциальным током, без встроенной защиты от сверхтоков (Электромеханический), производства компании CHINT (Китай)

1. Характеристики

Соответствует: СВ, СЕ, ESC, FIMKO,SEMKO, UKRTEST, RCC;

Электрические параметры: Переменный ток до 63 А, 240 В/2-полюсный, 415 В/4-полюсный, 50/60 Гц;

Номинальная наибольшая дифференциальная включающая и отключающая способность 1дт: 500 A (ln=50 А), 630 A (ln=63 А);

Номинальный не отключающий дифференциальный ток 1дпо: 0.5 1дп;

Inc: 6000 А;

1дс: 6000 А;

NL1 автоматический выключатель

Номинальное импульсное выдерживаемое напряжение Uimp: 6000 В;

1.9 Соответствуют ГОСТ Р 51326.1

2. Информация для заказа

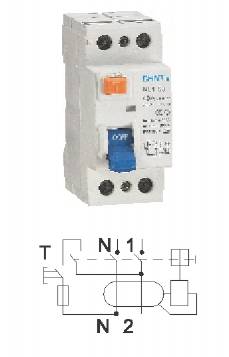

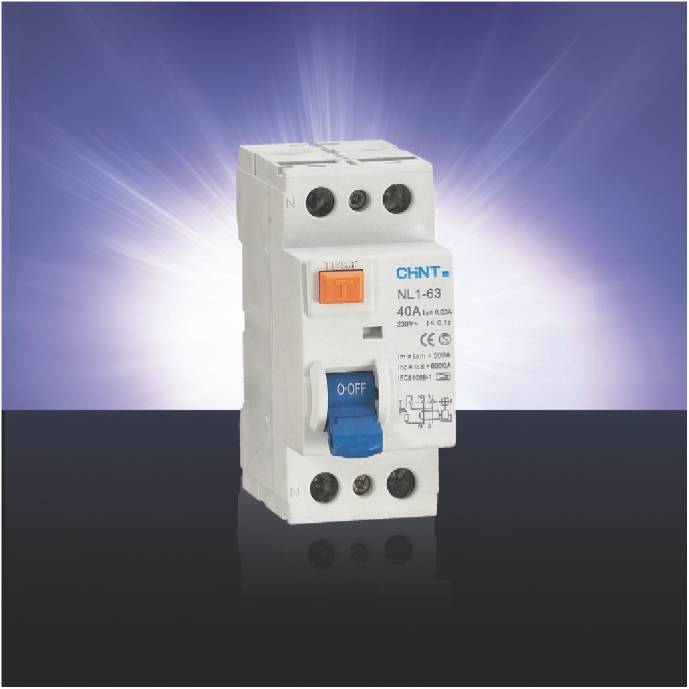

NL1-63, двухполюсный

In (А)	1дп (мА)	ОК	Код заказа
			Тип А		Тип AC
			Стандарт	RoHS	Стандарт	RoHS
25	30	90	141001	972165	141010	972174
25	100	90	141002	972166	141011	972175
25	300	90	141003	972167	141012	972176
40	30	90	141004	972168	141013	972177
40	100	90	141005	972169	141014	972178
40	300	90	141006	972170	141015	972179
63	30	90	141007	972171	141016	972180
63	100	90	141008	972172	141017	972181
63	300	90	141009	972173	141018	972182
80	30	90	Не доступен		141040*	-
80	100	90	Не доступен		141041*	-
80	300	90	Не доступен		141042*	-
100	30	90	Не доступен		141043*	-
100	100	90	Не доступен		141044*	-
100	300	90	Не доступен		141045*	-

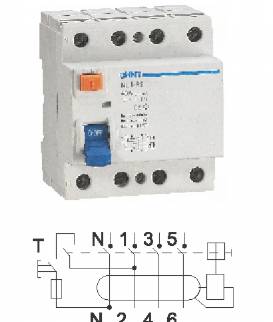

NL1-63, четырехполюсный

In (A)	1дп (мА)	OK	Код заказа
			Тип A		Тип AC
			Стандарт	RoHS	Стандарт	RoHS
25	30	90	141019	972183	141025	972192
25	100	90	141020	972184	141026	972193
25	300	90	141021	972185	141027	972194
40	30	90	141022	972186	141028	972195
40	100	90	141023	972187	141029	972196
40	300	90	141024	972188	141030	972197
63	30	90	141046*	972189	141031	972198
63	100	90	141047*	972190	141032	972199
63	300	90	141048*	972191	141033	972200
80	30	90	Не доступен		141055*	-
80	100	90	Не доступен		141056*	-
80	300	90	Не доступен		141057*	-
100	30	90	Не доступен		141058*	-
100	100	90	Не доступен		141059*	-
100	300	90	Не доступен		141060*	-

Примечание - Изделия, помеченные *, находятся в стадии разработки

3. Техническая информация 3.1 Износостойкость

In	Количество циклов оперирования		Частота оперирования (операций/ч)
In	Механическая	Коммутационная	Частота оперирования (операций/ч)
25	2000	2000	240
40, 63	2000	1000	120

3.2 Время отключения дифференциального тока

In (А)	1лп (А)	Время отключения при дифференциальном токе, равном следующим номиналам
In (А)	1лп (А)	1ап	21ап	51лп	5А, 10А, 2OA, 50А, 100А, 200А, 500А
25, 40, 63	0.03, 0.1, 0.3	0,1 с	0,08 с	0,04 с	0,04 с	Максимальное время отключения

Требования к зажимам

Сечение провода до 25 мм²; момент затяжки 2,5 Нм

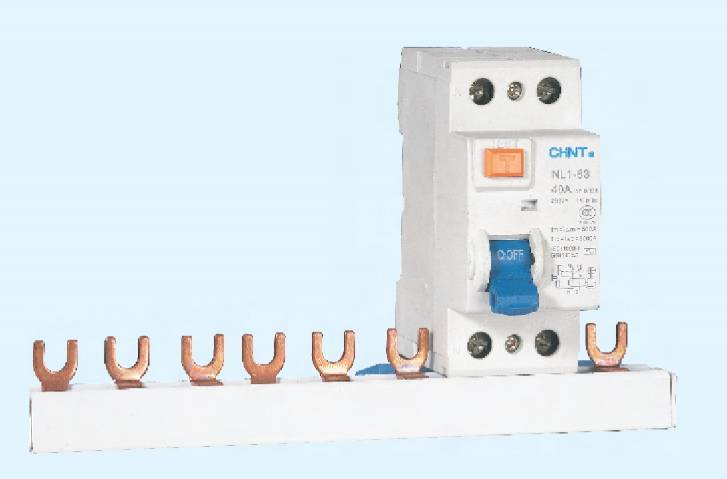

Дополнительные узлы Пример соединения с шиной

соединение с шиной

6. Преимущества

Отсутствие вспомогательного источника питания, имеет повышенную устойчивость и широкий диапазон защиты от дифференциального тока;

Повышенная номинальная предельная наибольшая отключающая способность до 6000 А;

Зажимы специальной конструкции;

Сохранение стабильных рабочих параметров при эксплуатации в условиях повышенного загрязнения;

Корпус и функциональные части выполнены из высококачественных огнестойких, теплостойких пластмасс с повышенными электроизоляционными характеристиками;

Удобный монтаж;

Более удобный орган управления

CHINT ВДТ

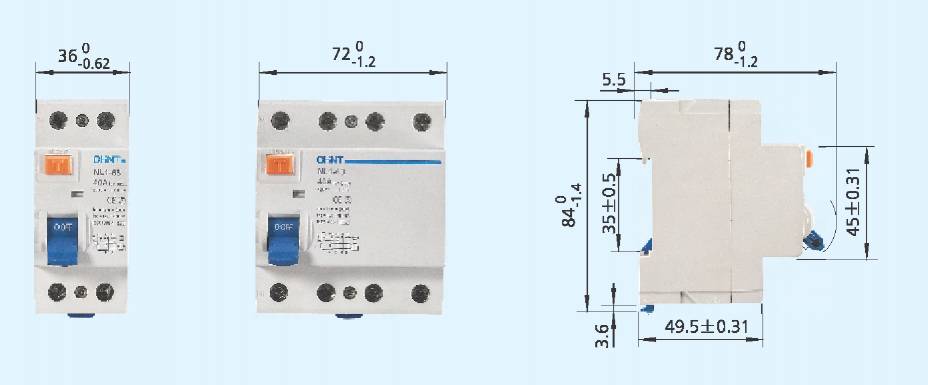

7. Габаритные и установочные размеры, мм

Габаритные и установочные размеры

размеры NL1
