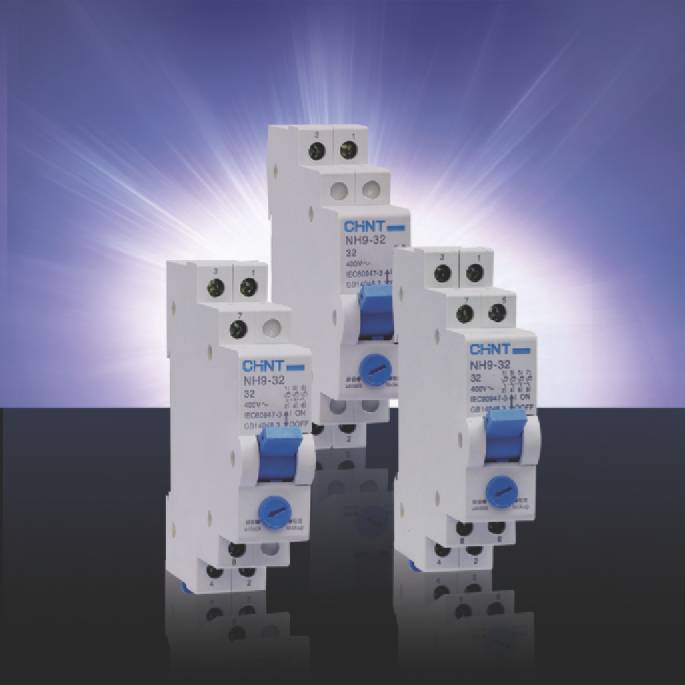

NH9 CHINT
NH9 низковольтный выключатель-разъединитель
Характеристики
Электрические параметры: переменный ток до 32 А, 400 В, 50/60 Гц;
Категория применения: АС-22А;
lew: 12 le, t=1c;
Номинальная включающая способность в условиях короткого замыкания lem: 20 le, t=0,1 с, Cos=0,9;
Номинальная включающая и отключающая способность: 3 le при 1,05Ue и Coscp =0,65;
Номинальное напряжение изоляции Ui: 500 В;
Номинальное импульсное выдерживаемое напряжение Uimp: 4000 В;
Износостойкость(операций): коммутационная: 1500; механическая: 8500; частота оперирования: 120/ч;
Соответствует: ГОСТ Р 50030.3
CHINT

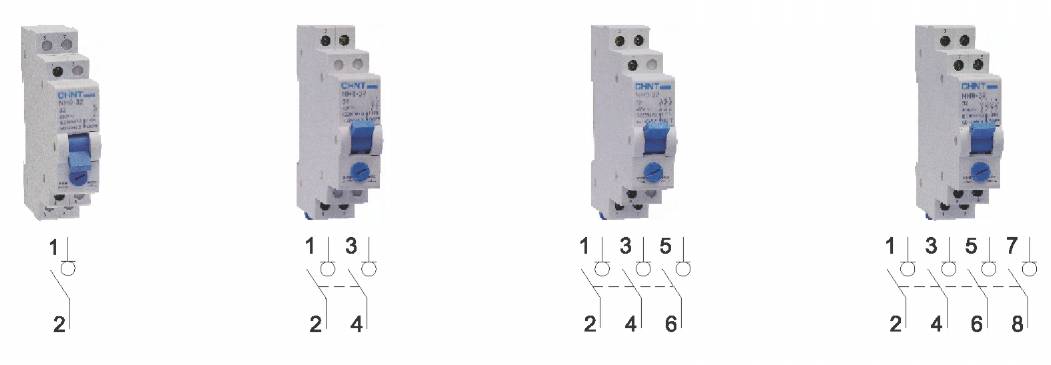

Информация для заказа
NH9, однополюсный
| le (А) | Ue(B) | ОК | Код заказа | |
| Стандарт | RoHS | |||
| 32 | 230 | 180 | 153235 | 983285 |
| NH9, трехполюсный | ||||
| 1е(А) | Ue (В) | ок | Код заказа | |
| Стандарт | RoHS | |||
| 32 | 400 | 180 | 153237 | 983287 |
NH9, двухполюсный
| le (A) | Ue(B) | OK | Код заказа | |
| Стандарт | RoHS | |||
| 32 | 400 | 180 | 153236 | 983286 |
| NH9, четырехполюсный | ||||
| le (A) | Ue (B) | OK | Код заказа | |
| Стандарт | RoHS | |||
| 32 | 400 | 180 | 153238 | 983288 |
Требования к зажимам
Сечение кабеля для подсоединения 6 мм², момент затяжки 0,8 Нм
Преимущества
Компактная конструкция и эстетичный внешний вид;
Очевидность положения включения и отключения делает ненужным наличие их индикации
Наличие блокирующего устройства рукоятки делает невозможным случайное включение выключателя.

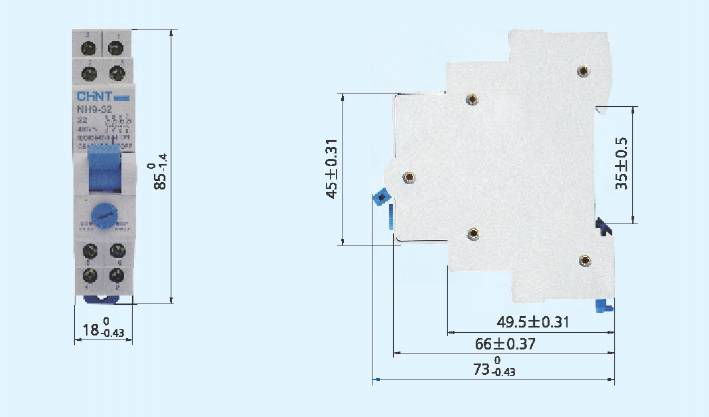

Габаритные и установочные размеры, мм
