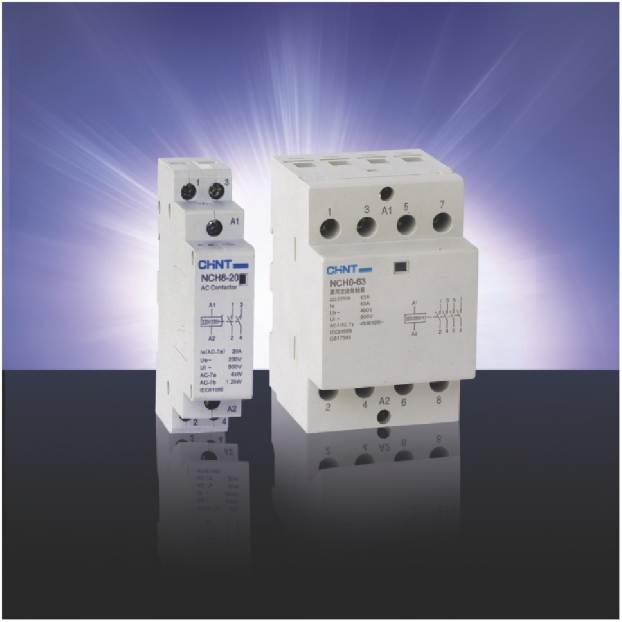

NCH8 контактор CHINT
NCH8 Модульный контактор переменного тока
1. Характеристики
Тип NCH8-20 соответствует СВ, SEMKO, ESC;
Тип NCH8-63 соответствует СЕ;
Электрические параметры: переменный ток 20, 40, 60 А; 230 В, 50/60 Гц;
Категория применения: АС-1, АС-7а, АС-7Ь;
Соответствует: ГОСТ Р 51731
2. Технические данные NCH8
2.1 Параметры
| Тип | Категория применения | Ui (В) | Ue (В~) | Тепловой ток (А) | le(A) | Управляемая мощность (кВт) |
| NCH8-20 | АС-1 ,АС-7а | 500 | 230 | 20 | 20 | 4 |
| NCH8-20 | АС-7Ь | 500 | 230 | 20 | 9 | 1.2 |
| NCH8-40 | АС-1 ,АС-7а | 500 | 400 | 40 | 40 | 40 |
| NCH8-63 | АС-1 ,АС-7а | 500 | 400 | 63 | 63 | 40 |
2.2 Включающая и отключающая способность
| Тип | Категория | Параметры включения и отключения | Время нахождения под током (с) | Время паузы (с) | Колич.циклов опериров. | ||
| применения | Ic/le | Ur/Ue | COS Ф | ||||
| NCH8-20 | АС-1,АС-7а | 1.5 | 1.05 | 0.8 | 0.05 | 10 | 50 |
| NCH8-20 | АС-7Ь | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
| NCH8-63 | АС-1,АС-7а | 1.5 | 1.05 | 0.8 | 0.05 | 10 | 50 |
2.3 Параметры в условиях нормальных нагрузок
2.3.1 Параметры типа NCH8-20
| Категория применения | Параметры включения | Параметры отключения | Время нахождения под током (с) | Время паузы (с) | Частота оперирования | ||||
| l/le | U/Ue | СО s<p | Ic/le | Ur/Ue | COS Ф | ||||
| АС-1 | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 6000 |
| АС-7а | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 30000 |
| АС-7Ь | 6.0 | 1.0 | 0.45 | 1.0 | 0.17 | 0.45 | 0.05 | 10 | 30000 |
2.3.2 Параметры типа NCH8-40/63
| Категория применения | Параметры включения и отключения | Время нахождения под током (с) | Время паузы (с) | Частота оперирования | ||
| lc/le | Ur/Ue | COS ф | ||||
| АС-1 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 6000 |
| АС-7а | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 30000 |
2.4 Изменение теплового тока в зависимости от температуры окружающего воздуха
| Номинальный ток | 40 °С | 50 °С | 60°С | 70 °С |
| le=20A | 2 0А | 18А | 16А | 14А |
| le=40A | 40А | 38А | 36А | 32А |
| le=63A | 63А | 57А | 50А | 46А |
2.5 Количество ламп при напряжении до 230 В
Вольфрамовые и галогеновые лампы на 230 В
| Мощность лампы | 40W | 60W | 75W | 100W | 150W | 200W | 300W | 500W | 1000W |
| le=20A | 45 | 35 | 29 | 22 | 14 | 12 | 8 | 5 | 2 |
| le=40A | 118 | 87 | 72 | 52 | 36 | 26 | 18 | 11 | 7 |
| le=63A | 150 | 112 | 95 | 70 | 47 | 34 | 25 | 15 | 8 |
2.6 Количество ламп при напряжении до 12 В
Вольфрамовые и галогеновые лампы на 12 В
| Мощность лампы | 40W | 60W | 75W | 100W | 150W |
| le=20A | 18 | 12 | 10 | 8 | 5 |
| le=40A | 45 | 29 | 25 | 20 | 15 |
| le=63A | 62 | 40 | 33 | 27 | 18 |
Преимущества
Компактный дизайн и модульное исполнение;
Применение материалов, обеспечивающих высокие изоляционные свойства, надежную работу и повышенную безопасность;
Эстетичный вид. Наличие наглядной и понятной схемы присоединения;
Бесшумность работы

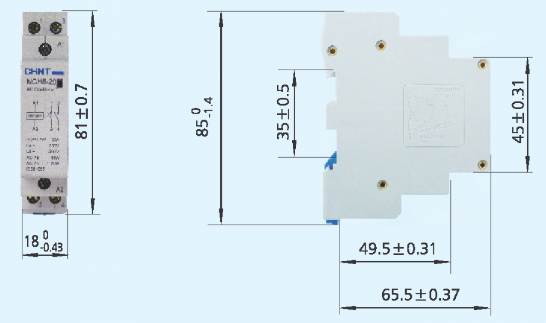

Габаритные и установочные размеры, ммГабаритные и установочные размеры NCH8-20

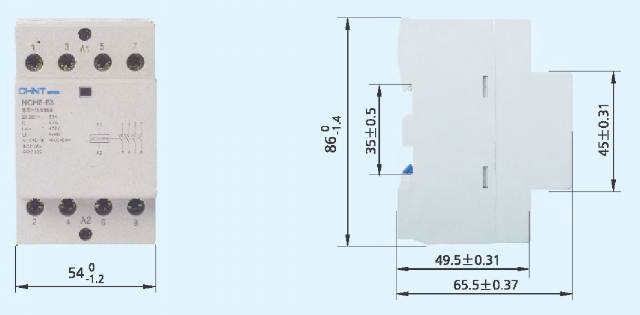

Габаритные и установочные размеры NCH8-63
5. Информация для заказа
| Тип | Напряжение катушки | Число контактов | ОК | Код заказа | |
| Standard | RoHS | ||||
| NCH8-20 | 230 В/50 Гц | 2н.о. | 180 | 153000 | 971874 |
| NCH8-20 | 24 В/50 Гц | 2н.о. | 180 | 153001 | 971875 |
| NCH8-20* | 230 В/50 Гц | 1н.о.+1н.з. | 153002* | 971876 | |
| NCH8-20* | 24 В/50 Гц | 1н.о.+1н.з. | 153003* | 971877 | |
| NCH8-40* | 230 В | 4н.о. | 153004* | 971879 | |
| NCH8-40* | 24 В | 4н.о. | 153005* | 971880 | |
| NCH8-40* | 230 В | 2н.о.+2н.з. | 153006* | 971881 | |
| NCH8-40* | 24 В | 2н.о.+2н.з. | 153007* | 971882 | |
| NCH8-40* | 230 В | 2н.о. | 153008* | 971883 | |
| NCH8-40* | 24 В | 2н.о. | 153009* | 971884 | |
| NCH8-40* | 24 В | 1н.о.+1н.з. | 153010* | 971885 | |
| NCH8-40* | 230 В | 1н.о. + 1н.з. | 153011* | 971886 | |
| NCH8-63 | 230 В/50 Гц | 4н.о. | 60 | 153012 | 971887 |
| NCH8-63* | 24 В/50 Гц | 4н.о. | 153013* | 971888 | |
| NCH8-63* | 230 В/50 Гц | 2н.о.+2н.з. | 153014* | 971889 | |
| NCH8-63* | 24 В/50 Гц | 2н.о.+2н.з. | 153015* | 971890 | |
| NCH8-63* | 230 В/50 Гц | 2н.о. | 153016* | 971891 | |
| NCH8-63* | 24 В/50 Гц | 2н.о. | 153017* | 971892 | |
| NCH8-63* | 230 В/50 Гц | 1н.о. + 1н.з. | 153018* | 971893 | |
| NCH8-63* | 24 В/50 Гц | 1н.о.+1н.з. | 153019* | 971894 | |
* Изделия, помеченные звездочкой, находятся в стадии разработки.
