NC9 контакторы CHINT

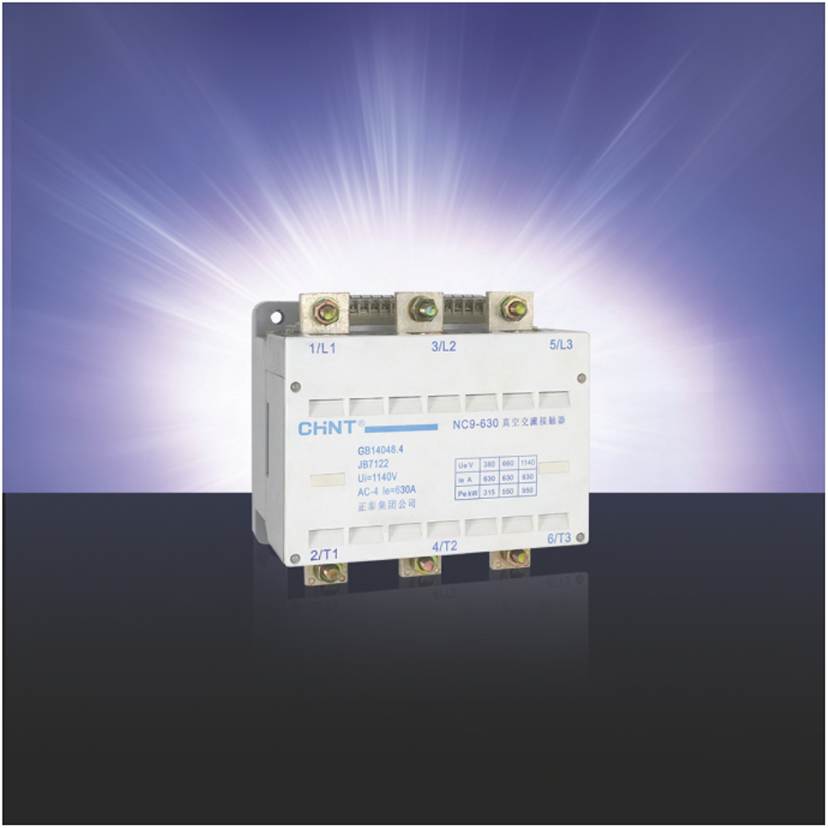

Вакуумные контакторы NC9

1. Характеристики

Электрические характеристики: до 1140В перемен­ного тока частоты 50/60 Гц, до 1000А

Назначение вакуумных контакторов NC9: включение и отключение электрических цепей, выполнение функции вакуумного пуска­теля при работе совместно с тепловыми реле или другими аппаратами защиты

Диапазон температур эксплуатации: от -25° до 40°С

Высота над уровнем моря: не более 2000м

Категория размещения: 3

Условия монтажа: на вертикальной плоскости с допустимым наклоном от вертикали не более 5°

Стандарт соответствия: ГОСТ Р 50030.4.1

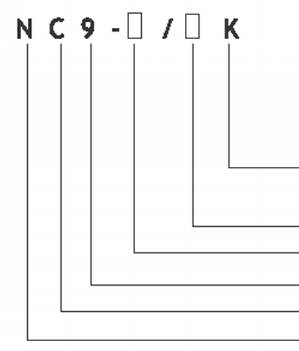

2. Структура условного обозначения

К: для применения в более жёстких условиях, отсутствие знака - в обычных условиях применения 1: однополюсные, отсутствие цифры - трёхполюсные цифры - номинальный рабочий ток в А условное обозначение типа условное обозначение контактора условный код изготовителя (компании)

3. Технические характеристики

параметры \	исполнения контакторов	NC9-160	NC9-250
Номинальный тепловой ток, А		160	250
Максимальные мощности управляемых трёхфазных электродвигателей, кВт	660В/690В	140	220
	1140В	230	380
Номинальные рабочие токи, А	660В/690В	160	250
	1140В	160	250
Значения токов включения, А	1140В	1,920	3,000
Значения токов отключения, А	1140В	1,600	2,500
Механическая износостойкость	Допустимая частота опер, в час	1,200	1,200
	Износостойкость, млн. циклов	3	3
Коммутационная износостойкость	Допустимая частота опер, в час	600	600
в категории применения АС-3	Износостойкость, тыс.циклов	600	600
Коммутационная износостойкость в категории применения АС-4	Допустимая частота опер, в час	300	300
	Износостойкость, тыс.циклов	60	30
Необходимый тип предохранителя		RT16-400	RT16-400

NC9-400	NC9-630	NC9-800	NC9-1000
400	630	800	1,000
350	540	685	850
590	930	1,180	1,480
400	630	800	1,000
400	630	800	1,000
4,800	7,560	9,600	12,000
4,000	6,300	8,000	10,000
1,200	1,200	1,200	1,200
3	3	2	2
600	120	120	120
600	600	600	600
300	120	120	120
20	6	6	6
RT16-630	RT16-630	RT16-800	RT16-1000

CHNT | Контакторы

3.3 Характеристики цепи управления контакторов NC9

Параметры \ Исполнения		NC9-160	NC9-250	NC9-400	NC9-630	NC9-800	NC9-1000
Потребляемая	на включен	580	580	815	815	1,980	1,980
мощность, Вт	на удержан	20.7	20.7	22.9	22.9	105	105

Напряжения управления, В

110, 220, 380 частоты 50/60 Гц

4. Присоединение проводников

Исполнения контакторов	Присоединяемые медные кабели и шины			Размеры винтов зажимов	Момент затяжки винтов зажимов, Нм
	Число проводни­ков присоединяе­мое к зажиму	Сечение кабелей, мм2	Размеры медных плоских шин, мм х мм
NC9-160	1	70	-	М10	10
NC9-250	1	120	-	мю	10
NC9-400	1	240	-	мю	10
NC9-630	2	185	40X5	мю	10
NC9-800	2	240	50X5	мю	10
NC9-1000	2	"	60X5	мю	10

5. Дополнительные узлы контакторов - вспомогательные контакты

Исполнение	NC9-160	NC9-250	NC9-400	NC9-630	NC9-800 NC9-1000
Количество контактов	2 н.о. + 2.н.з.		4 н.о + 4 н.з.
Основные характеристики вспомогательных контактов	Номинальное напряжение изоляции 690В,номинальный тепловой ток10А Категории применения: АС-15 (коммутируемая мощность 720ВА) DC-13 ( коммутируемая мощность 69 Вт )

Примечание: для исполнений контакторов NC9-160 - NC9-250 количество вспомогательных контактов 2 н.о. + 1 н.з., для исполнений NC9-400 - NC9-1000 - 4 н.о + 3 н.з.

6. Отличительные особенности

Высокая отключающая способность

Неразборное изделие

Компактная конструкция

Симметрия установочных и присоединительных размеров

Высокая износоустойчивость и длительный срок службы

Новизна конструкции

Улучшенная защита и бесшумность работы при коммутациях

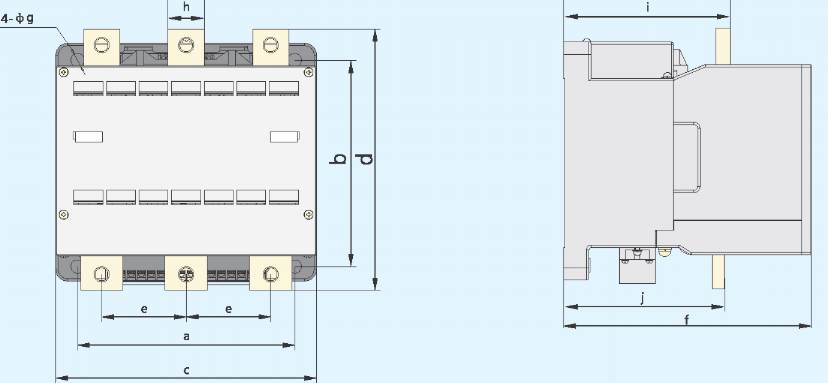

7. Габаритные и установочные размеры

Исполнения	Размеры, мм	а	b	С	d	е	f	g	h	i	j
NC9-160		120	160	152	192	49.5	182.5	11	24	133.5	128
NC9-250		120	160	152	192	49.5	182.5	11	24	133.5	128
NC9-400		180	171	216	216	70	205	11	35	138	133
NC9-630		180	171	216	216	70	205	11	35	138	133
NC9-800		240	252	282	324	92	276	11	40	200.5	187
NC9-1000		240	252	282	324	92	276	11	40	200.5	187
