NB47LE CHINT

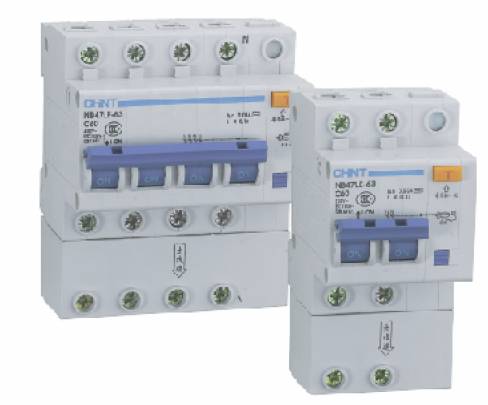

NB47LE выключатель остаточных токов, производства компании CHINT (Китай)
Применение
Изделие соответствует стандартам: GB 16917.1:1997 IEC 61009-1:1991
Изделие используется в сетях 50 Гц с номинальным напряжением до 400 В и током до 60 А для автоматического мгновенного отключения напряжения в случае поражения персонала электрическим током или превышения током утечки заданного значения. Оно способно эффективно обеспечить безопасность персонала и сохранность оборудования. Выключатель также может защищать цепь от перегрузки и короткого замыкания и применяться для редкого переключения нагрузки в нормальных условиях.

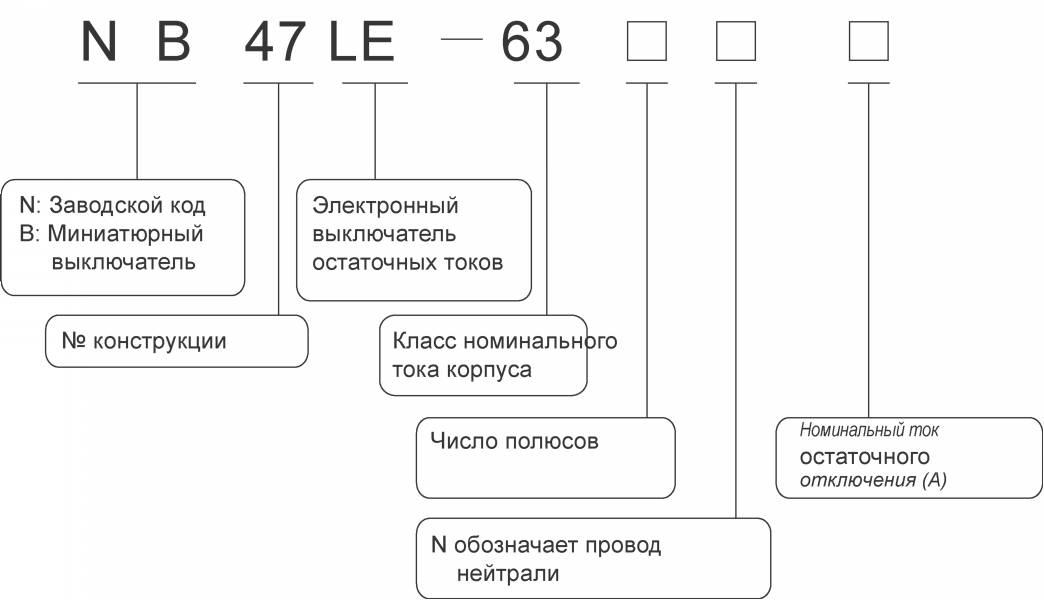

Обозначение моделей
Обозначение моделей
NB47LE выключатель остаточных токов
Классификация
Согласно номинальному току выключателя: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A
Согласно току утечки при срабатывании защиты: 0.03A, 0.05A, 0.1A, 0.3A

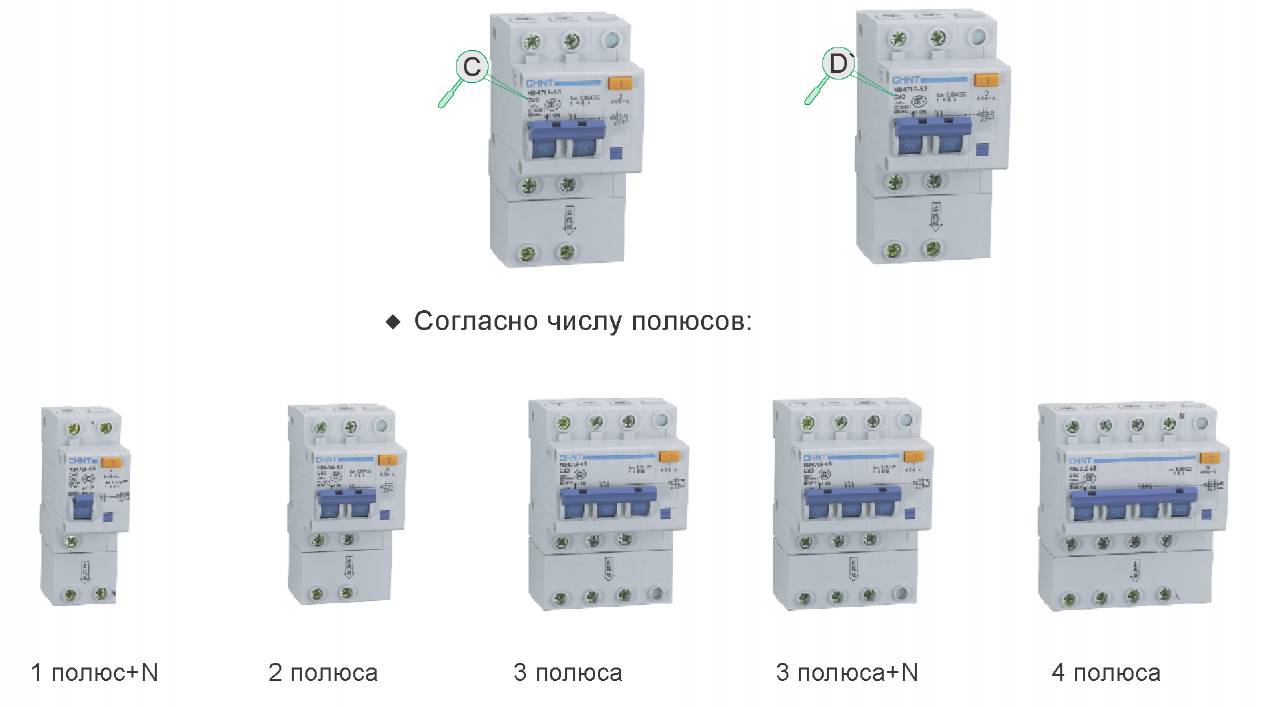

Классификация
Согласно типу мгновенного расцепления:
NB47LE
выключатель остаточных токов

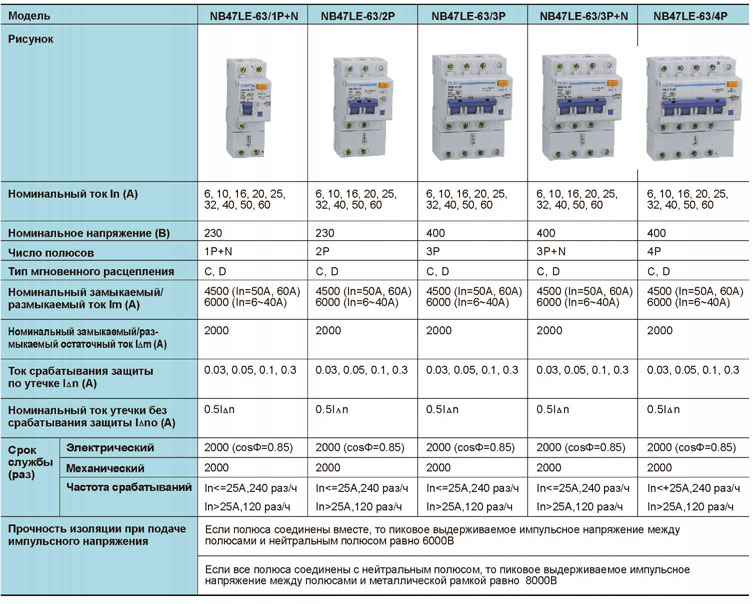

Основные технические параметры
Примечание: Изделие может выдерживать импульс тока с пиком 200 А и импульс напряжения 2.5J2 Un, и в этих условиях выключатель работает правильно без сбоев и ложных срабатываний.
Время отключения по току утечки
| In(A) | I дп(Д) | Максимальное в I дп время отключения при разных значениях тока утечки (In) | ||||
| 6~60 | 0.03, 0.05, 0.1, 0.3 | 0.1 | 0.05 | 0.04 | 0.04 | Макс время (сек) |
Примечание: I at - это больше из значений 500 A и верхний предельный ток мгновенного размыкания модели C, D. Если I n <= 0.03A, то можно заменить 5 I n на 0.25 A.
NB47LE
выключатель остаточных токов
Основные технические параметры
Свойства защиты от превышения тока
| N вида защиты | Тип расцепителя | Номинальн ток размыкания) | Начальное состояние | Ток проверки | Ожидаемый результат | Ожидаемый результат | Примечание |
| 1 | C, D | 10~63 | Холодное состояние | 1.13In | t>=1 ч | Без отключения | - |
| 2 | C, D | 10~63 | Выполняется сразу после предыдущего теста | 1.45In | t<1 ч | Отключение | Ток за 5 сек плавно возрастает до указанного значения |
| 3 | C, D | In<=32 | Холодное состояние | 2.55In | 1 c<t<60 c | Отключение | - |
| C, D | In>32 | Холодное состояние | 2.55In | 1c<t<120 c | Отключение | - | |
| 4 | C | 10~63 | Холодное состояние | 5In | t>=0.1 c | Без отключения | - |
| D | 10~63 | Холодное состояние | 10In | t>=0.1 c | Без отключения | - | |
| 5 | C | 10~63 | Холодное состояние | 10In | t<0.1 c | Отключение | - |
| D | 10~63 | Холодное состояние | 16In | t<0.1 c | Отключение | - |

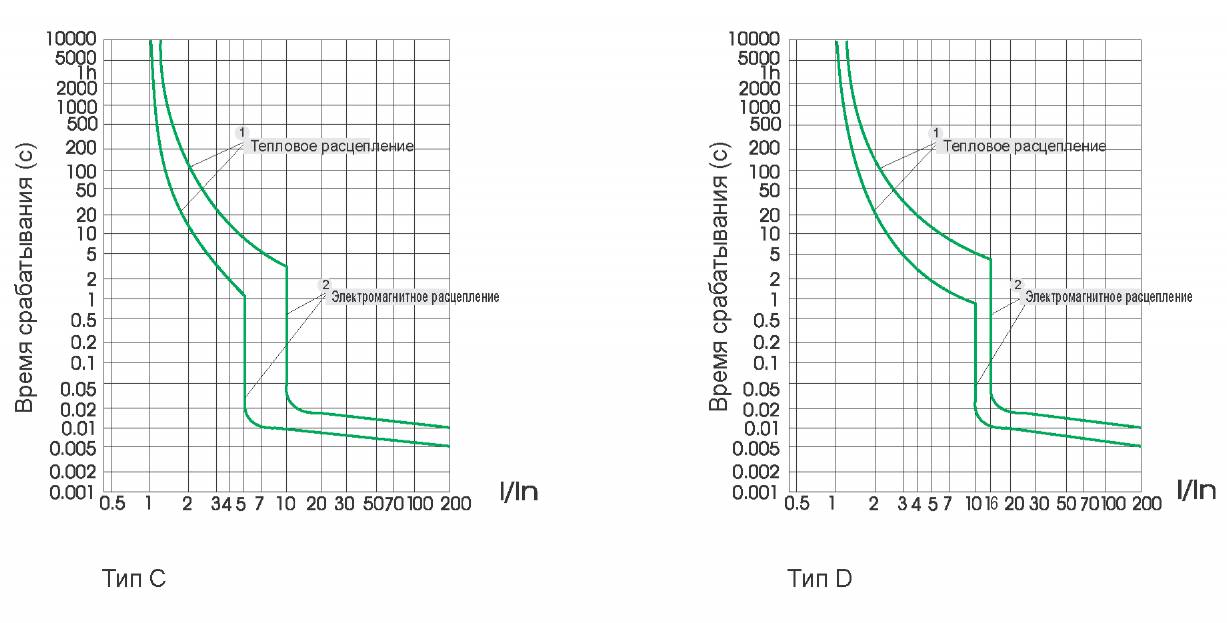

Графики закона размыкания
NB47LE
выключатель остаточных токов

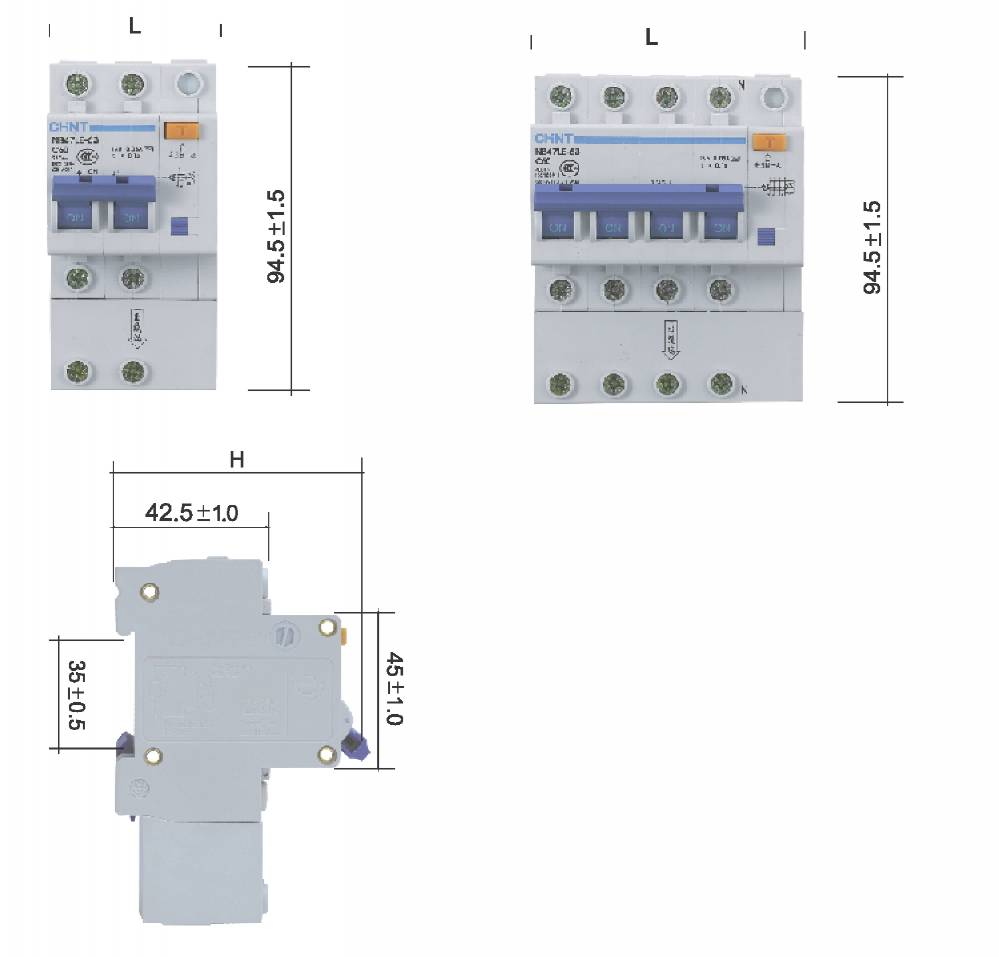

Габаритные и монтажные размеры
Габаритные и монтажные размеры

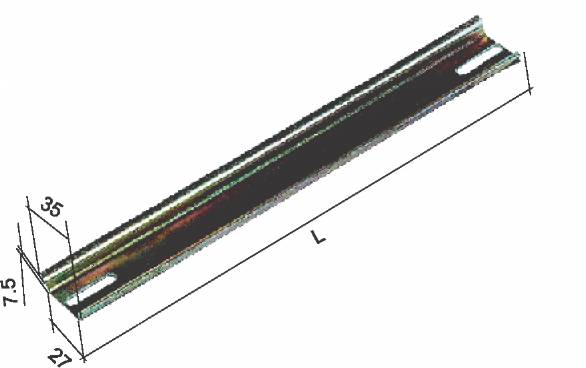

Размеры монтажной рейки (TH35-7.5)
| Число полюсов | 1P+N | 2Р | ЗР | 3P+N | 4Р |
| L | 36±1.0 | 54±1.25 | 72±1.5 | 72±1.5 | 90±1.75 |
| H | 72±1.5 | 74.5±1.5 | 74.5±1.5 | 74.5±1.5 | 74.5±1.5 |
