Назначение и классификация подстанций

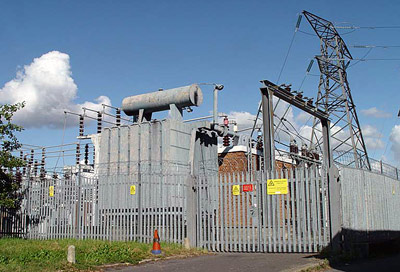

Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов, распределительных устройств, устройств управления, зашиты и измерения.
В зависимости от потребляемой мощности и удаленности от источника питания различают следующие виды подстанций: узловая распределительная: главная понизительная; глубокого ввода; трансформаторный пункт.

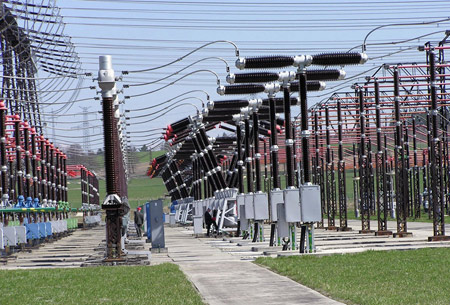

Узловой распределительной подстанцией (УРП) называется центральная подстанция на напряжение 110... 220 кВ, получающая электроэнергию от энергосистемы и распределяющая ее (без трансформации или с частичной трансформацией) по подстанциям глубокого ввода напряжением 35...220 кВ на территории предприятия.
Главной понизительной подстанцией (ГПП) называется подстанция на напряжение 35...220 кВ, получающая питание непосредственно от районной энергосистемы и распределяющая электроэнергию при более низком напряжении по всему предприятию.
Подстанцией глубокого ввода (ПГВ) называется подстанция на напряжение 35...220 кВ, выполненная обычно по упрощенным схемам коммутации на стороне первичного напряжения, получающая питание непосредственно от энергосистемы или центрального распределительного пункта данного предприятия и предназначенная для питания отдельного объекта или группы электроустановок предприятия. Схемы электроснабжения с ПГВ, называются схемами с глубоким вводом.
Трансформаторным пунктом (ТП) называется подстанция с первичным напряжением 6, 10 или 35 кВ, непосредственно питающая приемники электроэнергии напряжением 400 и 230 В.

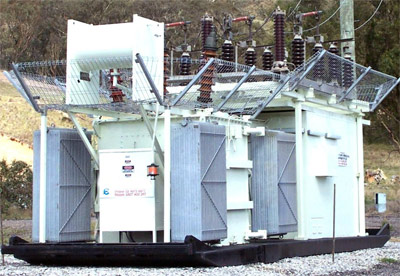

Подстанции, целиком состоящие из комплектных узлов, называются комплектными подстанциями (КТП).
Подстанции энергосистемы, предназначенные для электроснабжения районов, в которых находятся промышленные предприятия, городские, сельскохозяйственные и другие потребители электроэнергии, называются районными подстанциями. Первичное напряжение районных подстанций составляет 750, 500, 330, 220, 150 или 110 кВ, а вторичное — 220, 150, 110, 35, 20, 10 или 6 кВ.
Районные подстанции служат узловыми точками сети энергосистемы, от которых электроэнергия передается далее потребительским подстанциям. На районных подстанциях осуществляется понижение напряжения до 35 (110) или 6 (10) кВ, а в отдельных случаях — до 20 кВ. Питание мощных и удаленных потребителей осуществляется от районных подстанций по линиям напряжением 35 (110), а также 220 кВ. При близком расположении потребителей от районной подстанции их питание осуществляется по линии напряжением 6, 10 и 20 кВ.
