NAL - выключатель нагрузки

Выключатель нагрузки внутренней установки, типа NAL, производства АББ. Номинальное напряжение: 10-35 кВ. Номинальные токи: 400-1250 A

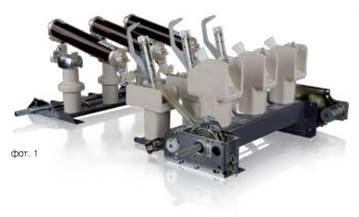

Выключатель нагрузки с предохранителями типа NALF Общие сведения (фот. 1).

Трехполюсные выключатели нагрузки внутренней установки типа NAL и NALF были разработаны для использования в основном в качестве выключателей для:

- линий и трансформаторов,

- электродвигателей,

- конденсаторных установок.

Комбинация выключателя нагрузки NAL с токоограничивающими предохранителями (F) дает идеальный результат и обеспечивает полную защиту от разного рода повреждений в сети. ABB производит выключатели нагрузки уже более 50 лет. Серия выключателей нагрузки типа NAL была введена в производство в 1978 г и с тех пор постоянно модернизируется для удовлетворения всех требований, предъявляемых заказчиком.

В стандартном исполнении выключатель нагрузки состоит из рамы, изоляторов и токоведущих частей. Значения межполюсных расстояний в зависимости от наибольшего рабочего напряжения выключателя:

12 кВ - 150, 170 и 210 мм,

17.5 кВ - 170 и 210 мм,

24 кВ - 170, 235 и 275 мм.

Каждый выключатель выпускается в трех модификациях: 400, 630 и 1250 А.

В отключенном состоянии выключатель нагрузки имеет видимый зазор между главными контактами.

Основан на модульном принципе. Используется для коммутации:

питающих линий и трансформаторов в распределительных сетях,

двигателей,

конденсаторных батарей.

3-хполюсный выключатель нагрузки и выключатель нагрузки с предохранителем.

Опционально: Автоматическое отключение выключателя нагрузки при перегорании предохранителя. Опционально: опорная рама предохранителей со стороны неподвижных контактов. Более 600000 единиц работает во всем мире. Производство в соответствии с ISO 9001 и ISO 14001. Дополнительное оборудование очень легко добавить.

Техническая спецификация выключателей нагрузки типа NAL

Номинальное напряжение	Un	кВ	10			15			20			30			35
Максимальное рабочее напряжение	Unm	кВ	12			17.5			24			36			40.5
Номинальный ток	In	[A]	400	630	1250	400	630	1250	400	630	1250	630	800	800	630	800	800
Максимальный ток		[A]	400	630	1150	400	630	1150	400	630	1150	630	800	1000	630	800	1000
Ток включения на КЗ (пиковый)	Ima	[кА]	67	67	67	50	50	50	50	50	50	50	50	50	50	50	50
Ток электродинамической стойкости (пиковый)	Idyn	[кА]	82	82	82	82	82	82	82	82	82	66	66	66	66	66	66
Ток термической стойкости сек. сек. сек.	Ith Ith Ith	[кА дейст.] [кА дейст.] [кА дейст.]	31.5 25 20	31.5 25 20	31.5 25 20	31.5 25	31.5 25	31.5 25	31.5 25 16	31.5 25 16	31.5 25 16	25	25	25	25	25	25
Отключающая способность при активной нагрузке (режим испытания 1 и 2 по МЭК 60265-1(МЭК 265))		[A]	400	630	1250	400	630	1250	400	630	1250	630	800	800	630	800	800
Отключающая способность при емкостной нагрузке (режим испытания 4, МЭК 60265-1(МЭК 265))	I	[A]	150	150	150	45	45	45	80	80	80	50	50	50	50	50	50
Отключающая способность при индуктивной нагрузке cos = 0.15		[A]	16	16	16	16	16	16	16	16	16	16*	16*	16*	16*	16*	16*
Отключающая способность при КЗ на землю, МЭК 60265-1(МЭК 265)) Отключающая способность при емкостной нагрузке	I	[A] [A]	150 90	150 90	150 90	70 40	70 40	70 40	55 31.5	55 31.5	55 31.5	50	50	50	50	50	50
Макс. отключающая способность в комбинации с предохранителями МЭК 62271-105 (МЭК 420 1990-11)		[A]	1600	1600		1600	1600		900	900		300	300	300	300	300	300
Максимальный номинал предохранителя	In	[A]	125	125		125	125		80	80		40		40	40	40	40
Испытательное напряжение промышленной частоты 50 Гц 1 мин к земле и между полюсами по изоляционному расстоянию		[кВ] [кВ]	42 48			45 60			55 70			80 88			95 120
Испытательное напряжение грозового импульса 1.2/50s. к земле и между полюсами по изоляционному расстоянию		[кВ] [кВ]	75 85			95 110			125 145			170 195			190 220
Межполюсное расстояние	P	[мм]	150, 170 и 210			170 и 210			170**, 235 и 275			360
Максимальный вращающий момент при: - включении привода K/A		[Нм]	115-120 Нм									80-100 Нм
- отключении привода K/A		[Нм]	Механизм K - 120Нм / Механизм A - 3 Нм									K - 80-100 Нм / A - 3 Нм
Угол поворота вала		[Град.]	130									120
Время отключения		[мс]	40-60									60

* - COS = 0.1

** - C изоляционными барьерами.

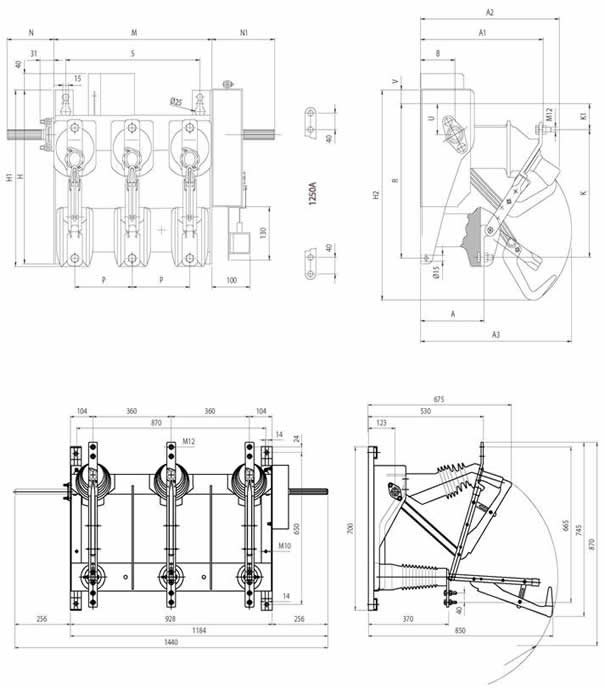

Размерный чертеж выключателя нагрузки с механизмом NAL 12, 17.5, 24, 36, 40.5 кВ

NAL размеры

Таблица с данными, связанными с размерами, представленными на чертежах выключателей нагрузки внутренней установки типа NAL 12, 17.5, 24, 36 и 40.5 кВ

Тип	A	Ai	A2	A3	B	H	Hi	H2	K	K1	M	N	Ni	P	R	S	U	V
NAL 12-A/K/KS, P=150	166	320	362	394	90	422	428	510	310	63	412	122	164	150	375	350	75	33
NAL 12-A/K/KS, P=170	166	320	362	394	90	422	428	510	310	63	452	122	164	170	375	75	33
NAL 17,5-A/K/KS, P=170	225	375	418	511	98	534	577	600	441	87	452	122	164	170	500	395	90	18
NAL 24-A/K/KS, P=170	225	375	418	511	98	534	577	600	441	87	452	186	202	170	500	395	90	18
NAL 12-A/K/KS, P=210	166	320	362	394	90	422	428	510	310	63	532	122	164	210	375	470	75	33
NAL 17,5-A/K/KS, P=210	225	375	418	511	98	534	577	600	441	87	532	122	164	210	500	470	90	18
NAL 24-A/K/KS, P=235	225	375	418	511	98	534	577	600	441	87	582	186	202	235	500	525	90	18
NAL 24-A/K/KS, P=275	225	375	418	511	98	534	577	600	441	87	662	186	202	275	500	605	90	18
