Монтажные требования к выключателям нагрузки 6-10 кВ

Выключатели нагрузки на напряжение 6—10 кВ отгружают комплектно с приводами в деревянных ящиках, обшитых внутри влагонепроницаемым материалом. На длительное воздействие атмосферных осадков упаковка не рассчитана. У комплекта выключателей нагрузки ВНП полурамы и контакты предохранителей на период транспортирования отсоединяют. Выключатели нагрузки хранят в закрытых помещениях в распакованном виде, в условиях, обеспечивающих защиту от воздействия влаги и пыли (особенно дугогасительных камер).

Внешний осмотр выключателя нагрузки (рис.) состоит из проверки упаковки, исправности фарфоровых изоляторов в соответствии с рекомендациями, целости дугогасительных камер (отсутствие трещин, сколов, вмятин) и наличия в них пластмассовых вкладышей. Пробной подтяжкой гаек устанавливают надежность крепления узлов выключателя к раме. Определяют качество сварных и шарнирных соединений рамы, состояние дугогасительных контактов (отсутствие трещин, следов окисления, заусенцев на поверхности, деформаций). Отключающие пружины осматривают в сжатом и свободном состояниях на отсутствие трещин, вмятин, следов коррозии, наличие резиновых амортизирующих шайб, равномерное распределение витков. Все металлические детали выключателя не должны иметь повреждений антикоррозийной смазки и окраски. Проверку предохранителя, пристраиваемого к выключателю, производят в соответствии с рекомендациями.

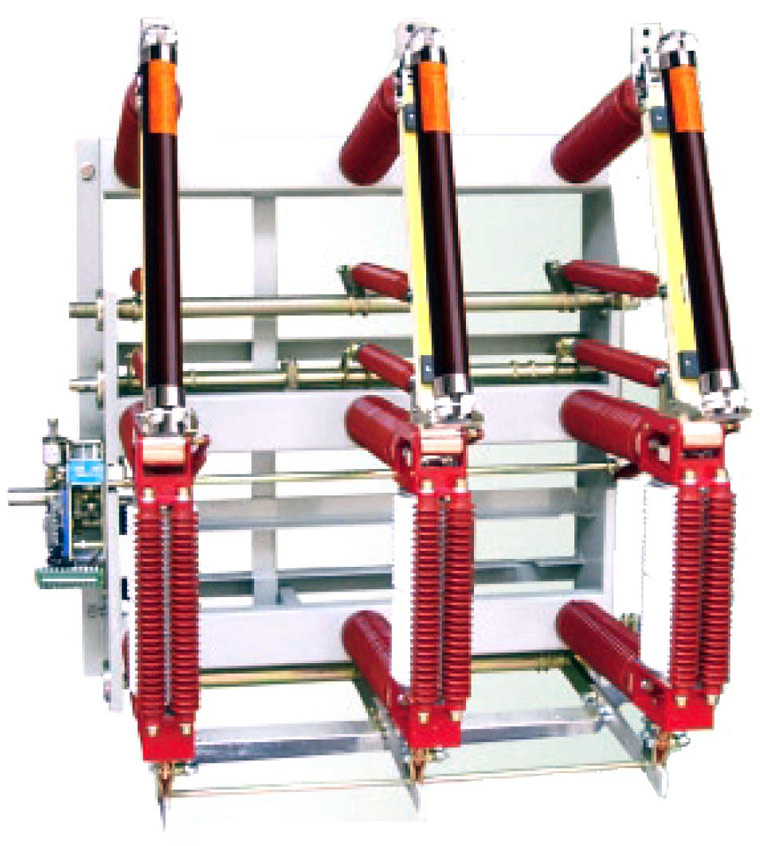

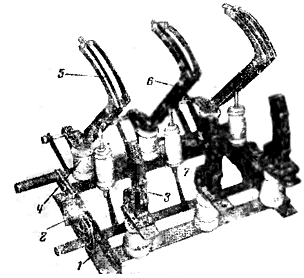

Выключатель нагрузки на напряжение 6—10 кВ. 1 — рама 2 — отключающая пружина; 3 — дугогасительная камера; 4 — опорный изолятор: 5 — дугогасительные контакты; 6 — главный подвижный контакт; 7 — неподвижный контакт.
