Монтажные требования к разрядникам

Разрядники вентильные отгружают в вертикальном положении в деревянных ящиках, обитых внутри влагонепроницаемым материалом, или в контейнерах. Хранят в защищенном от влаги месте в вертикальном положении. При приемке в монтаж по внешнему виду и паспортной табличке устанавливают соответствие разрядника проекту, а по упаковочному листу — комплектность (наличие регистратора срабатывания, зажимов для присоединения к токоведущему и заземляющему проводам, фарфоровых колец и втулок, болтов, гаек и шайб). Фарфоровые покрышки и детали осматривают в соответствии с рекомендациями для изоляторов. Герметичность разрядника РВС проверяют специальным стальным гибким щупом. При нажатии щупа (рис. 1) уплотняющая резиновая прокладка под крышкой не должна продавливаться. У разрядника РВП признаком нарушения герметичности являются следы раскручивания гаек подвесного бол та и болта, стягивающего диафрагмы, окрашенных на заводе в красный цвет.

Рис. 4. Проверка щупом положения уплотняющей прокладки разрядника. 1 — фланец; 2 — кольцевая резиновая прокладка; 3— уплотняющий диск; 4 — фарфоровый чехол; 5— стальной гибкий щуп.

Состояние креплений внутренних деталей разрядника считают нормальным, если при легком встряхивании или покачивании на небольшой угол (25—30°) отсутствуют шумы и позванивания. Лакокрасочное или гальваническое антикоррозийное покрытие наружных металлических деталей разрядника не должно иметь повреждений. Торцовые кромки фланцев разрядников РВС проверяют на отсутствие токонепроводящего покрытия (они должны быть зачищены до металлического блеска). Непосредственно перед монтажом мегаомметром на напряжение 2500 В измеряют сопротивление изоляции разрядника (не нормируется) и ток проводимости (ток утечки) при приложении выпрямленного напряжения.

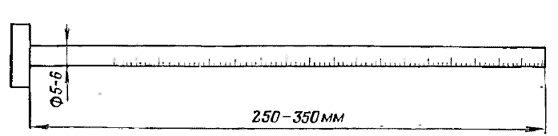

Рис. 2. Щуп для проверки размера внутреннего искрового промежутка трубчатых разрядников.

Разрядники трубчатые, предварительно обернутые плотной бумагой и перевязанные шпагатом, отгружают в ящиках, обитых внутри влагонепроницаемым материалом. Хранят разрядники в обертке на стеллажах закрытых складов, защищенных от воздействия влаги и пыли. При приемке в монтаж внешним осмотром проверяют лаковый покров разрядников РТФ (пропуски, потеки, посторонние включения, трещины, царапины не допускаются) и поверхность разрядников РТВ (трещины, вмятины не допускаются), целость дугогасительных трубок (вздутия и коробления не допускаются), качество антикоррозийного покрытия металлических деталей. Определяют отсутствие проворачиваний наконечника и металлического резервуара. Специальным щупом (рис. 2) проверяют значение внутреннего искрового промежутка которое не должно отличаться от проектного на ±3 мм для разрядников 6 и 10 кВ и на ±5 мм для разрядников 35 и 110 кВ.
