Монтаж магистральных и распределительных шинопроводов

Магистральные шинопроводы служат для присоединения к ним распределительных шинопроводов, силовых распределительных пунктов, щитов и отдельных мощных электроприемников.

Для сетей переменного тока промышленностью выпускаются шинопроводы серии. ШМА, а для постоянного тока — ШМАД. Технические данные магистральных шинопроводов приведены в табл. 1.

Шинопровод состоит из отдельных секций, соединяемых сваркой, болтами или штепсельными разъемами. В комплект шинопровода, кроме секций, входят ответвительные коробки с предохранителями, автоматическими выключателями и разъединителями; угловые и торцевые крышки; болтовые сжимы; торцевые заглушки; переходные муфты; штепсели, заряженные шнуром; кожухи и изоляционные материалы.

Т а б л и ца 1. Технические данные магистральных шинопроводов

Технические данные выпускаемых в настоящее время секций магистральных шинопроводов приведены в табл. 2.

Распределительные шинопроводы служат для питания цеховых электроприемников.

Технические данные распределительных шинопроводов приведены в табл. 3, а секций — в табл. 4.

Открытые токопроводы или шинные магистрали монтируют в следующем порядке. В мастерской электротехнических заготовок выполняется заготовка рулонов алюминиевых шин. Шины правят, а затем сваривают между собой в рулоны длиной 50—300 м и наматывают на кассеты. Одновременно проверяют и комплектуют шинодержателями крепежные конструкции с изоляторами, подбирают изоляционные (секционные) вставки, шинные, распорки, натяжные устройства. Комплект материалов открытого токопровода доставляют на место монтажа.

Таблица 2. Секции магистральных шинопроводов

Примечание. Кроме секций, приведенных в таблице, выпускаются ответвительвые секции с разъединителем, автоматическими выключателями, предохранителями и переходные на. Другой шинопровод.

Таблица 3. Технические данные распределительных шинопроводов

Сначала производят установку концевых и промежуточных опорных конструкций. С помощью электрической лебедки разматывают шины с кассеты и натягивают их поверх нижнего пояса ферм. Начальный конец шины прикрепляют к тяговому тросу лебедки. Во избежание повреждения шин от трения о поверхность ферм на промежуточных опорных конструкциях устанавливают раскаточные ролики.

Таблица 4. Секции распределительного шинопровода

Размотку начинают со средней шины. Один конец ее закрепляют на изоляторе с помощью концевого шинодержателя, а второй — в натяжном устройстве, после чего производят предварительную натяжку шины в анкерном пролете.

Перед размоткой и натяжкой одной крайней шины концы натяжных конструкций укрепляют оттяжками во избежание перекоса и поломки их от больших крутящих моментов. Размотку и предварительную натяжку крайней шины производят так же, как и средней. Затем раскатывают вторую крайнюю шину. При ее раскатке и натяжке концы натяжных конструкций дополнительно раскреплять ие требуется (возникновению крутящих моментов препятствует раскатанная первой и предварительно натянутая крайняя шина с другой стороны токопровода). После этого снимают раскаточные ролики и укладывают шины в шинодержатели, устанавливают шинные распорки и производят окончательное натяжение шин с помощью натяжных винтов концевых шинодержателей. В шинодержателях, установленных на промежуточных конструкциях, шины должны свободно перемещаться вдоль линии.

Анкерные натяжные крепления делают по концам магистрали, а также при переходе токопровода через температурные швы здания и в местах установки секционных разъединителей.

Закрытые или защищенные шинопроводы монтируют укрупненными блоками, предварительно собранными в МЭЗ. Магистральные шинопроводы обычно комплектуют в блоки длиной 12 м из трех-четырех секций по 3 м или из двух секций по 4,5 м. В соответствии с разбивкой трассы шинопровода производят сварку секций или соединение их на болтовых сжимах и выполняют изоляцию стыков.

После завершения основных строительных работ на объекте и приемки помещения под монтаж транспортируют укрупненные блоки шинопровода на место монтажа. Секции или блоки укладывают на автомашину с прицепом — на специальный трайлер в один ряд, опорными уголками вниз. Укладку в два ряда делают только при транспортировке в специальных контейнерах. Укладка секций или блоков навалом не допускается.

Разметку оси прокладки шинопроводов и мест установки опорных конструкций производят в соответствии с рабочими чертежами. Разметку ведут гидростатическим уровнем и отвесом или с помощью нивелира по отметкам чистого пола, перекрытий, ферм, балок и других строительных конструкций. Отметки строительной части дает строительная организация.

Магистральные шинопроводы прокладывают на кронштейнах по фермам, колоннам, стенам, балкам, на стойках, устанавливаемых на полу, или подвешивают под перекрытием. Монтаж начинают со сложных узлов: с вертикальных участков или присоединительных секций на подходах к комплектным трансформаторным подстанциям (КТП). Вертикальные участки начинают монтировать с нижней угловой секции и затем наращивают шинопровод вверх до отметки верхнего горизонтального участка. Горизонтальные прямые участки шинопровода, секции с компенсатором и подгоночные секции монтируют в последнюю очередь. Обычно в цеху устанавливают несколько КТП и магистральные шинопроводы от соседних КТП соединяют через секционный автоматический, выключатель. При этом ответственной операцией является фазировка соединяемых шинопроводов. Необходимое чередование фаз обеспечивают с помощью специальных секций, установленных на подходе к КТП.

Блоки на опорные конструкции поднимают электролебедками или мостовым краном, а крепление их, сборку и сварку стыков выполняют с автогидроподъемиика, автовышки, самоходных подмостей или мостового крана. При подъеме блоков применяют специальную траверсу, (рис. 1). При монтаже с автогидроподъемника к нижнему поясу ферм крепят монтажный ролик, через который пропускают трос лебедки. К концу крепят траверсу с укрепленным на ней блоком. Лебедкой управляют с пола. Концы блока удерживают от разворота с помощью веревочных оттяжек. При монтаже с мостового крана на настиле крана оборудуют монтажную площадку с ограждением. К ферме перекрытия крепят монтажный ролик, через который пропускают трос электролебедки, устанавливаемой на мосту крана. Если шинопровод устанавливают ниже нижнего пояса ферм, то монтажный ролик крепят в узле этого пояса.

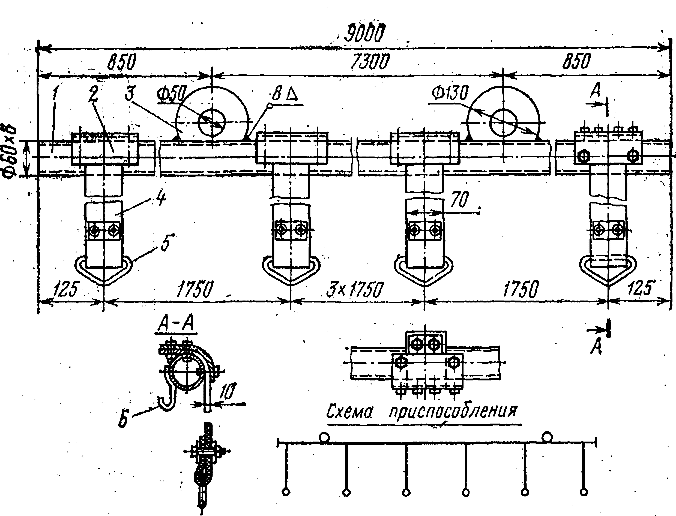

Рис. 1, Траверса для подъема шинопроводов:1 - труба; 2 — скоба; 3 — серьга; 4 — лента конвейерная; 5 — петля; 6— крюк

Монтаж с самоходных подмостей выполняют аналогично описанному выше. При прокладке в стесненных условиях, например в подвальных помещениях машинных залов, монтаж выполняют с гидравлической платформы с электроприводом.

После подъема и установки блоков на места креплений стыкуют смежные секции. При этом опорные уголки секций, являющиеся нулевым проводом и заземляющей магистралью металлического короба, сваривают между собой, создавая тем самым непрерывную цепь заземления и зануления. По концам соединительного уголка делают вырезы, что обеспечивает удобство выполнения сварки опорных уголков (рис. 2). Крепление секций на горизонтальных участках выполняют прижимами, обеспечивающими возможность продольного перемещения при температурных изменениях. На вертикальных участках шинопровод закрепляют на

конструкциях болтами через отверстия, просверленные в опорном уголке.

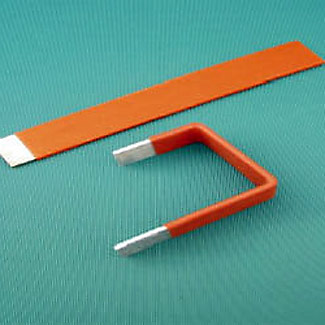

Шины секций магистральных шинопроводов соединяют болтовыми сжимами или сваркой.

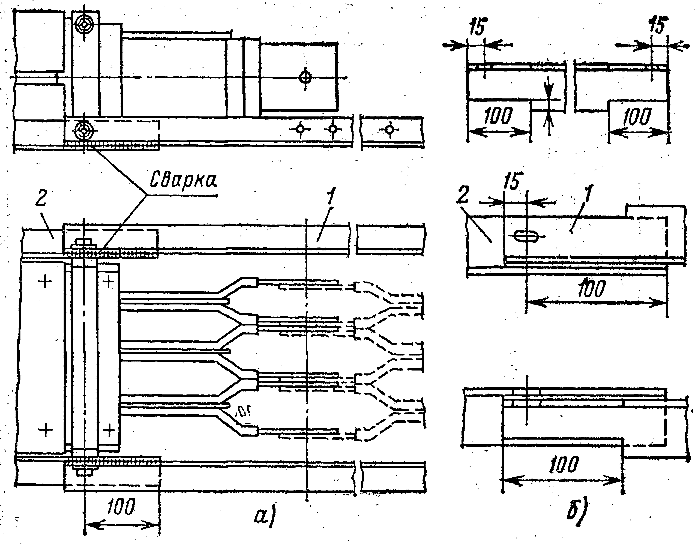

Рис. 2. Соединение опор
