Монтаж горизонтальных заземлителей

Вертикальные, особенно глубинные, заземлители могут обеспечивать хорошую проводимость за счет контакта с нижними слоями грунта, часто имеющими высокую проводимость. Однако во многих случаях сопротивление грунта в поверхности слоях невелико, и при этом оказывается рациональным применение горизонтальных заземлителей, особенно если нижние слои грунта обладают увеличенным сопротивлением.

В других случаях горизонтальные заземлители необходимы из-за отсутствия механизмов для монтажа вертикальных электродов в скальных, гравийных и других грунтах. Если же скальный грунт закрыт слоем земли, то выполнение горизонтального или «лучевого» заземлителя может оказаться менее трудоемким и сравнительно дешевым, чем монтаж вертикальных электродов.

Горизонтальные заземлители необходимо прокладывать и для того, чтобы соединить смонтированные вертикальные электроды в общий сложный заземлитель или контур заземления.

Лучевые заземлители часто применяют для молниезащиты, где важна хорошая проводимость заземлителя в летнее время, а именно тогда ее может обеспечить горизонтальный заземлитель, проложенный в торфяном или другом хорошо проводящем талом верхнем слое земли. То же относится и к сезонным электроустановкам, работающим в летнее время.

Конструктивно горизонтальные заземлители могут быть выполнены из круглой, полосовой и любой другой стали, но предпочтение следует отдавать круглой стали, имеющей при той же массе и той же проводимости меньшую поверхность и большую толщину, вследствие чего обладающей большей коррозийной стойкостью. Кроме того, круглая сталь дешевле, и ее легче монтировать. Поэтому для протяженных заземлителей (так же как и для вертикальных электродов), при устройстве которых не предъявляется специальных требований по термической устойчивости, по количеству уносимого металла и др., следует рекомендовать применение малоуглеродистой круглой стали.

Способ монтажа горизонтальных заземлителей выбирают в зависимости от объема работ, удаленности объектов строительства от баз механизации, характера грунта, наличия и возможности получения механизмов и других факторов.

При больших объемах работ, например при устройстве выносных заземлителей (иногда отдаленных за километры от заземляемого объекта) или при монтаже

сотен протяженных лучей заземления многих опор сооружаемой линии электропередачи, наиболее целесообразно использовать специализированные машины. В мягких грунтах применяют ножевые кабелеукладчики или навесные к тракторам (или прицепные) приспособления в виде ножа, изготовляемого из двух пластин, расположенных под небольшим углом, как клин, напоминающий соху или плуг. Весь комплекс работ, состоявший ранее из нескольких операций (рытье траншей, укладка заземлителей, засыпка и трамбовка траншей), при этом способе монтажа выполняется за один проход механизма.

В мерзлых и других твердых грунтах применяют навесные баровые механизмы, режущие грунт и образующие траншеи.

В других случаях для устройства сложных заземлителей, состоящих из горизонтальных и вертикальных электродов, применяют специальную машину по устройству контуров заземления, имеющую навесной канавокопатель.

В скальных грунтах допускается прокладка протяженных заземлителей под разборным слоем толщиной не менее 0,1 м над монолитной скальной породой. При меньшей толщине этого слоя или при его отсутствии заглубление протяженных заземлителей потребовало бы чрезмерных затрат, и поэтому их или заменяют глубинными вертикальными, или прокладывают заземлители по поверхности скалы с заливкой их цементным раствором. В других случаях, когда вблизи от заземляемых объектов имеются водоемы, на их дне укладывают протяженные заземлители и от них прокладывают соединительные кабельные или воздушные линии к объектам. Разумеется, любое решение должно быть отражено в проекте, утверждаемом в установленном порядке.

Для укладки коротких горизонтальных заземлителей в стесненных условиях, например при монтаже горизонтальных перемычек между двумя-тремя вертикальными электродами, траншею часто копают вручную, так как малый объем работ в случае большой удаленности от базы механизмов не оправдывает их перегон. Между тем ручной способ производства работ можно рационализировать и обойтись совсем без траншей. Для этого можно воспользоваться ручным механизированным заглубителем электродов, применяемым обычно для вертикального ввертывания или забивки электродов. Если в местах погружения вертикальных электродов выкопать приямки глубиной до 1 м, то объем земляных работ будет гораздо меньшим, чем при копке траншей. Между этими приямками нетрудно смонтировать перемычки в ненарушенном грунте, расположив заглубитель с вставленной в него стержневой перемычкой близко к горизонтальному положению (рис. 1).

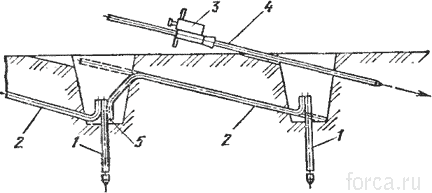

Рис. 1. Схема бестраншейной прокладки между электродных перемычек:

1 — вертикальный электрод; 2 — смонтированные перемычки; 3 — заглубитель электродов; 4— положение перемычки в стадии монтажа; 5— место сварки.

Пунктиром показаны концы перемычки до отгибания для приварки к электроду

Концы перемычек, показанные пунктиром, загибают к электродам и приваривают к ним на длине, не меньшей шести диаметров. Копать приямки, если нет буровой машины, рациональнее не лопатой, а ручным буром, которым в мягком грунте за 5 мин можно сделать яму диаметром 430 мм и глубиной 1 м. Край ямы нужно срезать для удобства монтажа перемычки. Бур легко сделать в мастерской по типу фрез-бура, применяемого связистами для копки котлованов под столбы.
