Монтаж АБ и СК

Монтаж аккумуляторных батарей.

При монтаже аккумуляторных батарей в помещении поддерживают температуру +10 °С, так как при низких температурах технические характеристики аккумуляторов ухудшаются.

По рабочим чертежам проекта и замерам заготовительного участка на месте установки батареи выдается заказ мастерской на изготовление конструкции под изоляторы, шин и проходной плиты, сборку и пайку пластин и подготовку электролита.

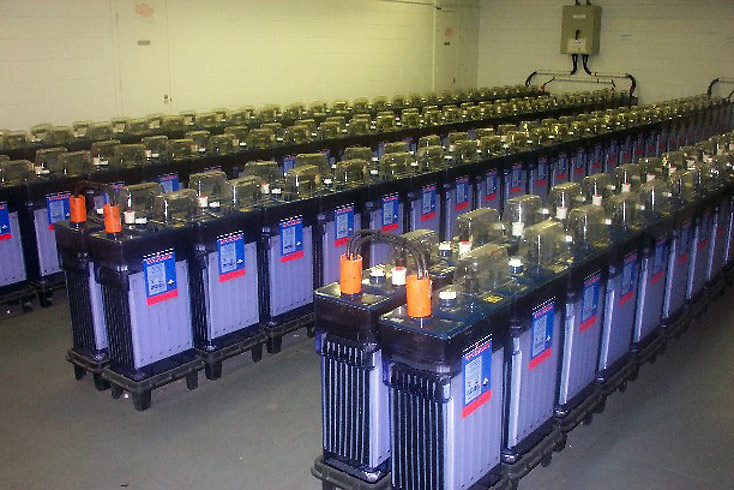

Аккумуляторные батареи монтируют на деревянных стеллажах длиной не более 6 м, которые должны быть изготовлены из сухого соснового пиломатериала I сорта влажностью не более 15 %, хорошо прошпаклеваны, дважды покрыты горячей олифой и окрашены кислотостойкой (для кислотных аккумуляторов) или щелочестойкой (для щелочных аккумуляторов) краской. Опорные конструкции для изоляторов и раму для проходной плиты выполняют из угловой стали и окрашивают кислото- или щелочестойкой краской. Вторичную покраску производят после их монтажа в помещении.

При заготовке узлов ошиновки стальные и медные шины соединяют сваркой. Концы шин, присоединяемые к аккумуляторам, облуживают. При установке стеллажи тщательно выверяют по уровню. В перечень операций по монтажу кислотных батарей входят: установка стеллажей и сосудов, сборка и пайка пластин, заполнение сосудов электролитом, формовка и испытание смонтированной батареи.

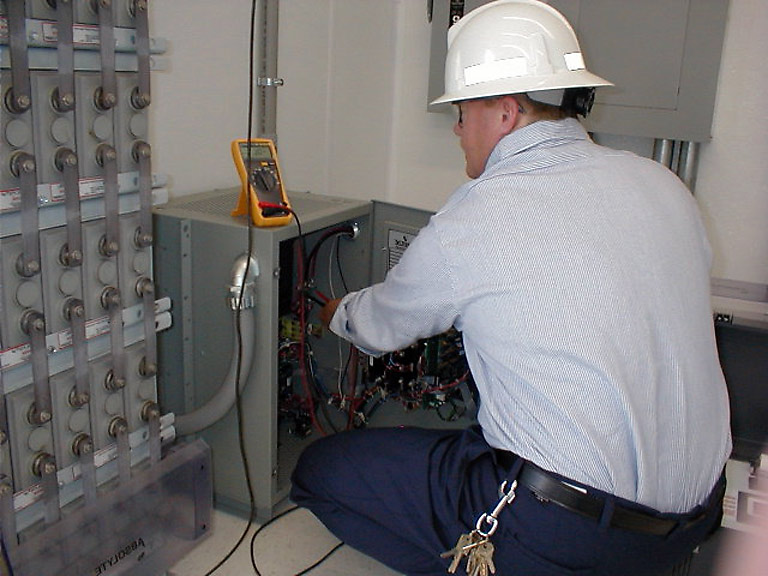

После окончания пайки пробником или высокоомным вольтметром проверяют отсутствие КЗ между пластинами в сосуде. После сборки и соединения пластин производят ошиновку аккумуляторных батарей медными круглыми шинами, прокладываемыми на опорных изоляторах. Шины соединяют пайкой, используя газовые (пропан-бутановые) горелки; в местах спайки устанавливают соединительные гильзы. По окончании монтажа ошиновки шины положительной полярности окрашивают в красный цвет, а отрицательной полярности — в синий. Электролит приготовляют в деревянном баке, облицованном изнутри свинцом.

Монтаж статических конденсаторных установок.

В настоящее время, вместо отдельных аппаратов и изделий с последующей их сборкой и монтажом на месте строительства, статические конденсаторные установки поставляют крупными блоками, что позволяет широко применять современные индустриальные методы монтажа, обеспечивающие надежность их работы и снижение стоимости.

В поставку комплектных конденсаторных установок (ККУ) входят: ячейка КРУ с выключателем, релейной защитой, измерительными приборами и другими для присоединения ККУ (заказывается заводу-изготовителю по опросному листу); конденсаторная установка, состоящая из ячейки ввода, ячеек с конденсаторами (количество зависит от мощности установки), шин для соединения ячеек конденсаторов между собой и с ячейкой ввода, а также метизы для сборки при монтаже на месте установки ККУ, автоматическое устройство для регулирования по требуемому параметру. При поставке к комплекту установок прилагается паспорт изделий и инструкции по монтажу и эксплуатации, а также указания по составлению строительного задания на установку ККУ и подвод силового и контрольных кабелей.

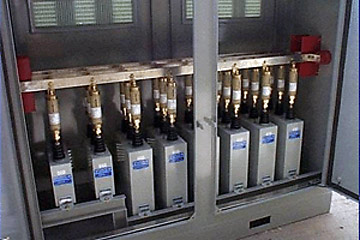

Монтаж комплектных конденсаторных установок сводится к соединению ячеек друг с другом с помощью болтовых соединений; установке сборных шин; закреплению комплектных конденсаторных установок на фундаменте болтами; присоединению питающих кабелей и заземляющих проводников. Присоединение шин к выводам изоляторов конденсаторов выполняют гибким токопроводом, позволяющим исключить изгибающие усилия в изоляторах при колебаниях температуры окружающей среды.
