МКП-35

Выключатель многообъемный масляный МКП-35

а - внешний вид

1 - бак;

2 - рама;

3 - привод;

4 - лебедка;

б - разрез фазы выключателя;

1 - дугогасительная камера;

2 - изоляция камеры и бака;

3 - бак;

4 - траверса;

5 - изоляция вводов;

6 - штанга;

7 - подвижный контакт;

8 - трансформатор тока

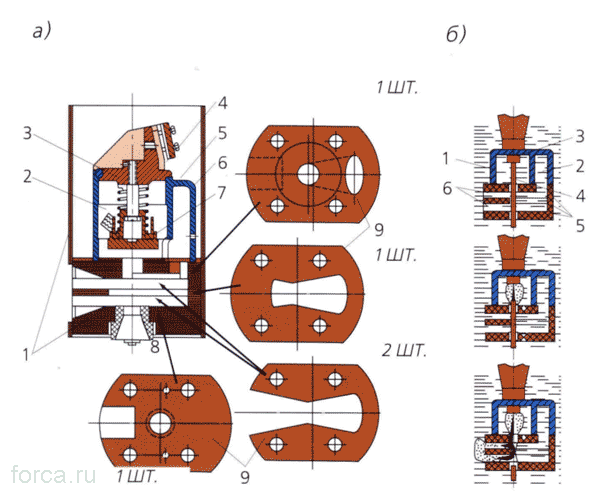

а - разрез камеры;

1 - бакелитовые цилиндр и пластины;

2 - гибкая связь;

3 - пружина;

4 - держатель;

5 - полость газовой подушки;

6 - корпус;

7 - контакт;

8 - горловина камеры;

9 - изоляционные пластины;

б - процесс гашения дуги;

1 - корпус;

2 - полость газовой подушки;

3, 4 - контакты;

5 - изоляционные пластины;

6 - поперечные щели
