МКП-110М

Разрез фазы выключателя МКП-110М

1 - бак;

2 - приводной механизм;

3 - высоковольтный ввод МВП;

4 - дугогасительная камера;

5 - штанга;

6 - направляющее устройство;

7 - траверса;

8 - трансформаторы тока;

9 - блок-контакты;

10 - изоляция бака;

11 - шунтирующий резистор;

12 - маслоспускной кран;

13 - люк для персонала;

14 - устройство подогрева масла

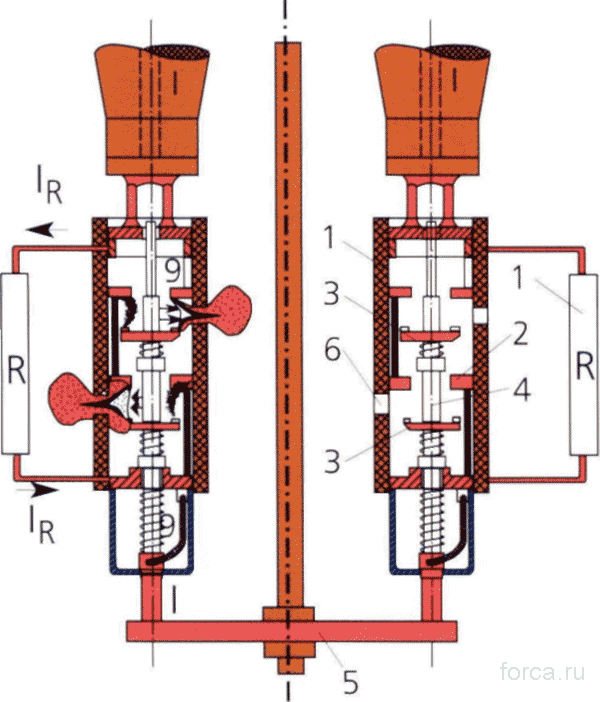

Разрез дугогасительных камер масляного выключателя МКП-110М

1 - гетинаксовый цилиндр;

2 - неподвижные контакты;

3 - подвижные контакты;

4 - изолирующая штанга;

5 - траверса;

6 - выхлопное отверстие;

7 - шунтирующий резистор
