МК-1

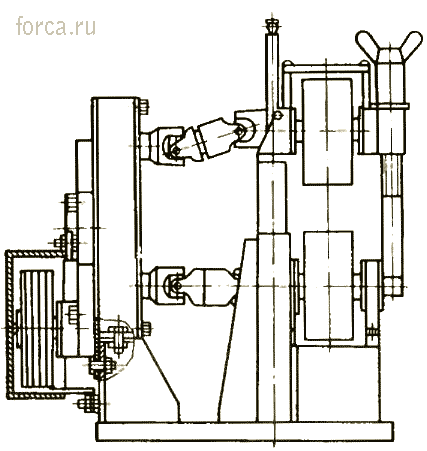

В организациях электроэнергетики применяется механизм раскатки кабеля МК-1, движителем которого является пара поджимных цилиндрических роликов. Механизм состоит из электродвигателя, передающего через редуктор с двумя выходными валами вращающий момент на пару цилиндрических роликов, между которыми размещается протягиваемый кабель. Усилие нажатия роликов достигается с помощью прижимного винта, вращаемого перекидной рукояткой. Прижимные цилиндрические ролики преобразуют за счет сил трения вращательное движение в поступательное перемещение кабеля. В связи с тем, что силы трения могут в значительной степени изменяться в соответствии с состоянием наружной поверхности прокладываемого кабеля, необходимо практически непрерывно регулировать усилие прижатия кабеля. Технические данные механизма МК-1 приведены ниже:

Наибольшая длина прокладываемого кабеля, м . . . 300

Диаметр прокладываемого кабеля, мм 10-60

Мощность электродвигателя механизма, кВт .... 1,5

Напряжение питающей сети, В 380/220

Номинальный ток, А 20

Наибольшее усилие тяжения кабеля, Н 2500

Скорость движения протягиваемого кабеля, м/с. . .0,47

габариты механизма, мм:

длина 475

ширина 470

высота 475

Габариты пульта управления, мм:

длина ... .400

ширина .... 200

высота 350

Масса механизма, кг 65

Масса пульта управления, кг . .22
