Микропроцессорные расцепители LS

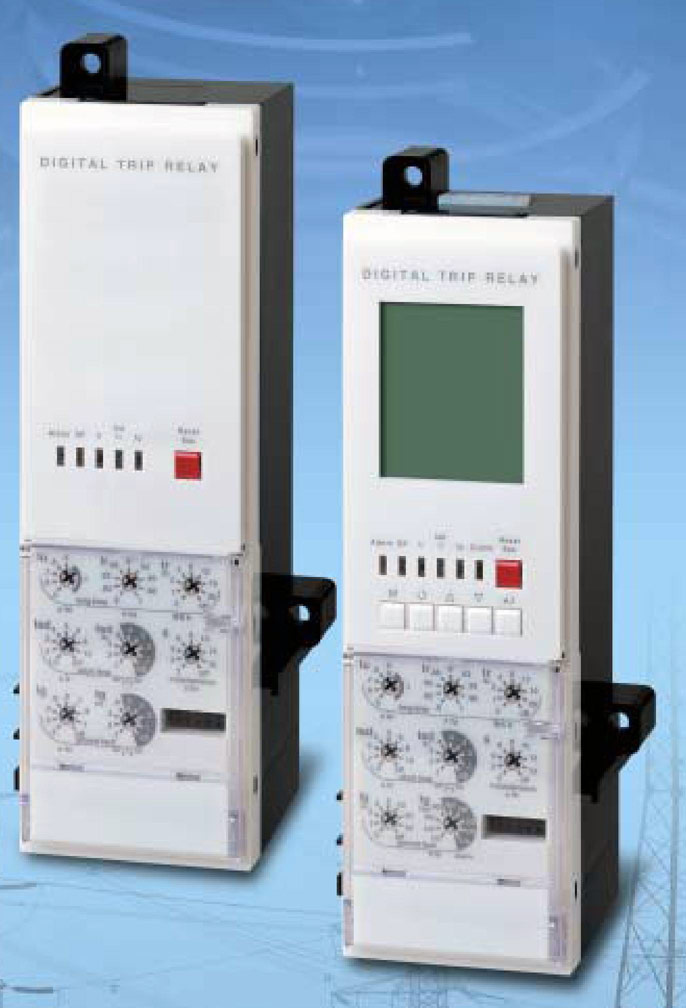

Микропроцессорный расцепитель (OCR)
В дополнение к основным функциям защиты от сверхтока (тока короткого замыкания, тока замыкания на землю) расцепитель автоматического выключателя Susol защищает от отклонения напряжения, отклонения частоты, а также от небаланса напряжения и тока. Он обладает расширенными возможностями по измерению напряжения, тока, мощности, электроэнергии, гармоник, обеспечивает обмен данными и т. д. По сравнению с традиционными микропроцессорный расцепитель обладает большей точность и стабильностью срабатывания, что позволяет увеличить долговечность или другими словами коммутационную способность автоматического выключателя. Функция логической селективности срабатывания автоматических выключателей упрощает координацию защиты, а тепловая память позволяет использовать аппарат для защиты различных нагрузок.
Микропроцессорные расцепители

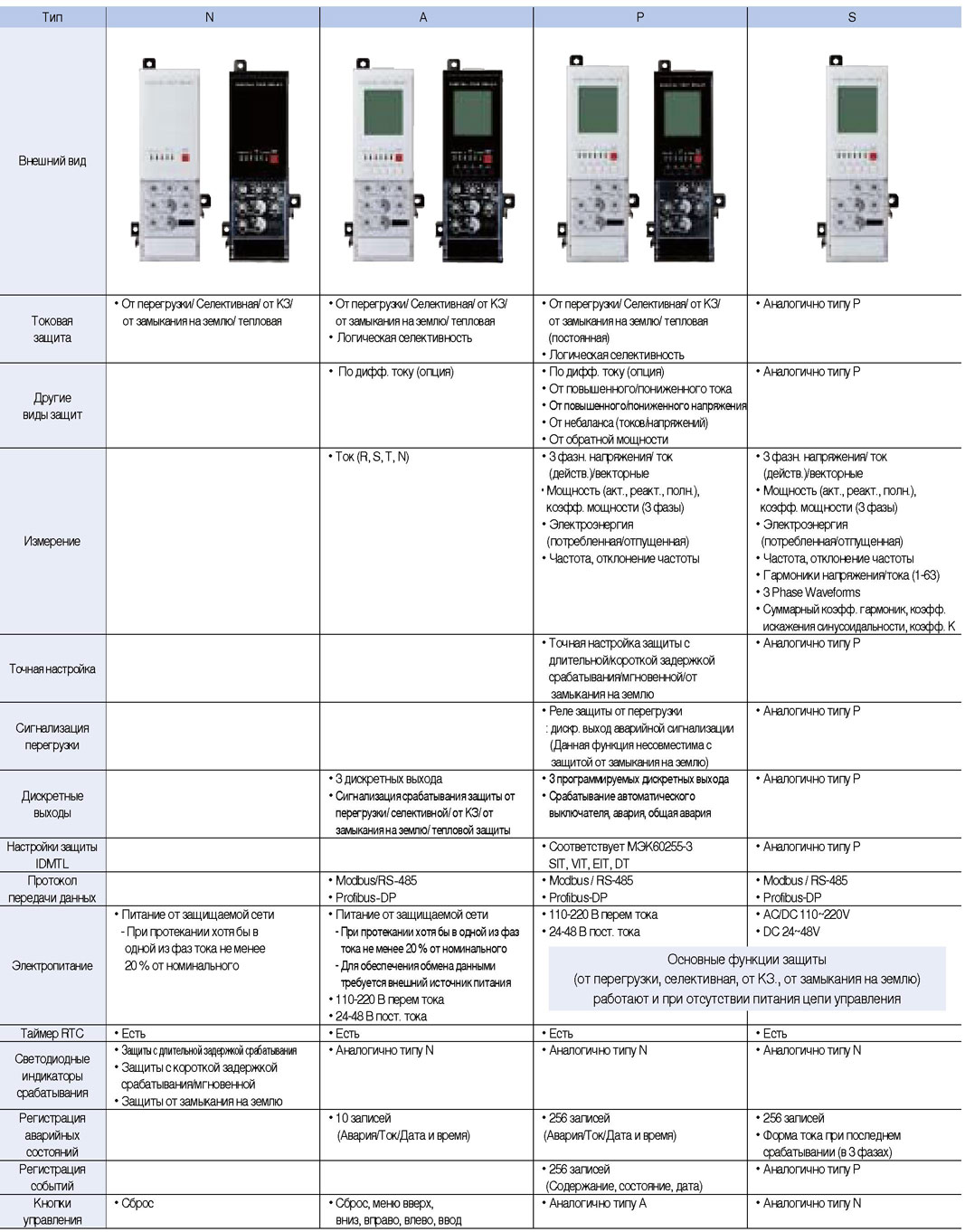

Типы микропроцессорных расцепителей
Воздушные выключатели
Trip relays Тип N: базовый
Оптимизированные функции защиты
Расцепители OCR и OCGR функционируют согласно МЭК60947-2
Защита от перегрузки:
с длительной задержкой срабатывания
тепловая
Защита от короткого замыкания
с короткой задержкой срабатывания / мгновенная
дополнительная функция I2t ВКЛ/ОТКЛ (для защиты с короткой задержкой срабатывания)
Защита от замыкания на землю
I2t ВКЛ/ОТКЛ (дополнительная функция)
Питание от защищаемой сети

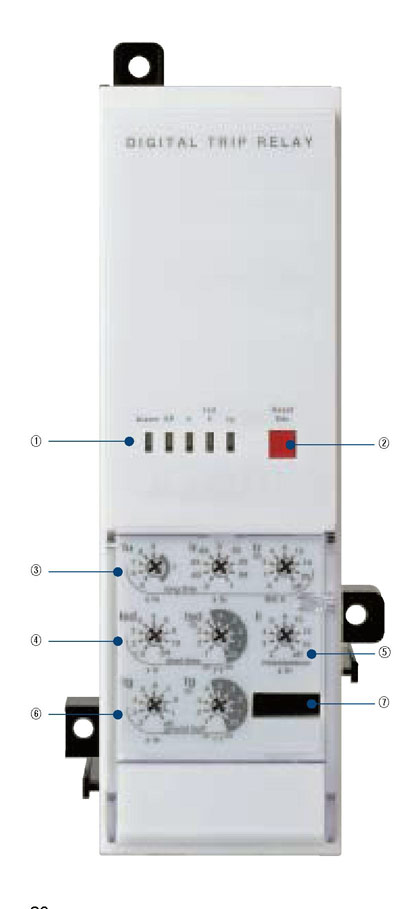

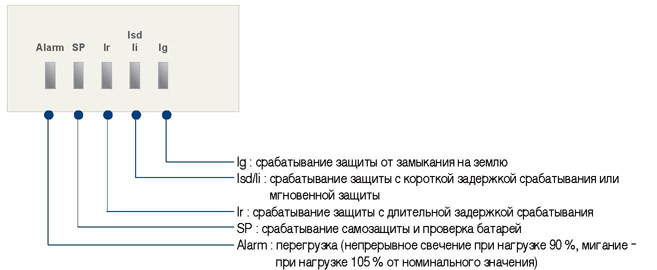

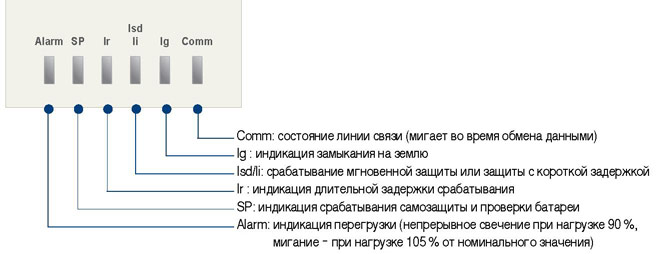

0 Светодиодные индикаторы: сигнализация срабатывания защиты и состояния перегрузки
2 Кнопка Reset Esc: Возврат в исходное состояние после срабатывания или проверка батареи
3 Iu, Ir: настройка значений уставок тока для защиты с длительной задержкой срабатывания, tr: настройка длительной задержки срабатывания
4 Isd: настройка значений уставки тока для защиты с короткой задержкой срабатывания, tsd: Настройка короткой задержки срабатывания
5 Ii: настройка значения уставки тока мгновенного срабатывания
6 Ig: Настройка значения уставки тока замыкания на землю,
tg: настройка задержки срабатывания защиты от замыкания на землю
7 Разъем для тестирования: для подключения тестера OCR к микропроцессорному расцепителю
Trip relays
Тип А: с измерением тока
Защита от перегрузки:
с длительной задержкой срабатывания
тепловая
Защита от короткого замыкания
с короткой задержкой срабатывания / мгновенная
дополнительная функция I2t ВКЛ./ОТКЛ. (для защиты с короткой задержкой срабатывания)
Защита от замыкания на землю
I2t ВКЛ./ОТКЛ. (дополнительная функция)
Координация защиты с использованием логической селективности
Высокопроизводительный встроенный микропроцессор
Точное измерение параметров с точностью 1.0 %
Регистрация защитных отключений:
запись информации о 10 защитных отключениях: тип неисправности, фаза, значение тока и время.
Функция задания параметров (SBO)
Обеспечивает высокую надежность изменения уставки и контроля значения параметров
Три дискретных выхода (DO)
Для стационарных выключателей
Интерфейсы обмена данными
Modbus/RS485
Profibus-DP
5 Isd: настройка значений уставки тока для защиты с короткой задержкой срабатывания, tsd: Настройка короткой задержки срабатывания
6 Ii: настройка значения уставки тока мгновенного срабатывания
7 Ig: Настройка значения уставки тока замыкания на землю, tg: настройка задержки срабатывания защиты от замыкания на землю

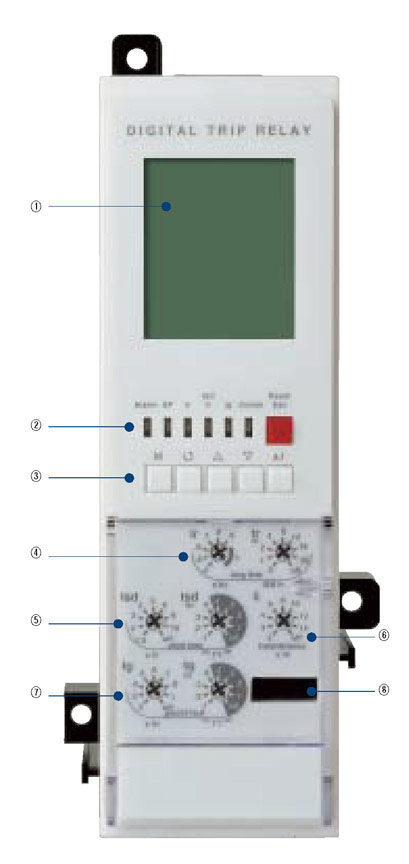

1 Жидкокристаллический дисплей: отображение результатов измерений и другой информации

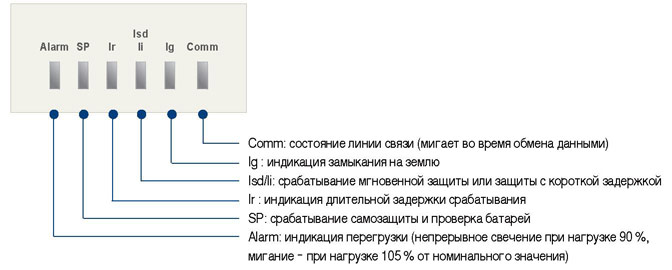

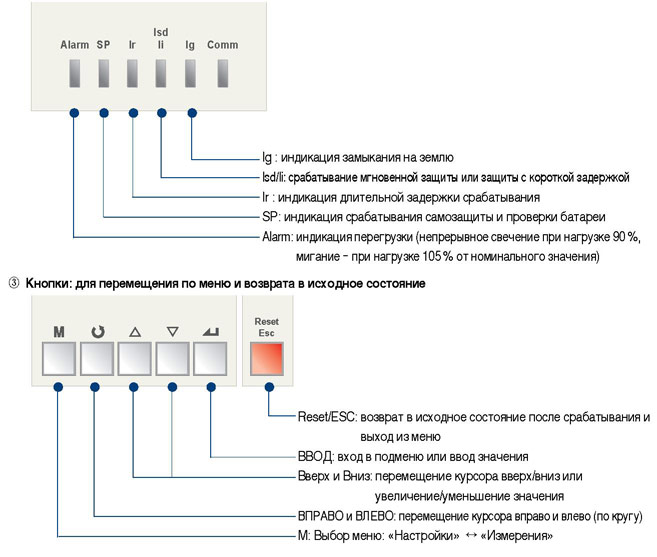

2 Светодиодные индикаторы: сигнализация срабатывания защиты и состояния перегрузки
4 Iu, Ir: настройка значений уставок тока для защиты с длительной задержкой срабатывания, tr: настройка длительной задержки срабатывания
8 Разъем для тестирования: для подключения тестера OCR к микропроцессорному расцепителю
Примечание. Функция защиты по дифференциальному току реализована в автоматических выключателях с логической селективностью или внешним трансформатором тока.
Воздушные выключатели
Trip relays
Тип Р: с измерением мощности
Защита от перегрузки:
с длительной задержкой срабатывания
тепловая
Защита от короткого замыкания
с короткой задержкой срабатывания / мгновенная
дополнительная функция I2t ВКЛ./ОТКЛ. (для защиты с короткой задержкой срабатывания)
Защита от замыкания на землю
I2t ВКЛ./ОТКЛ. (дополнительная функция)
Защита от повышенного/пониженного напряжения, повышенной/пониженной частоты, небаланса токов и напряжений, обратной мощности
Координация аппаратов защиты с использованием логической селективности
Точная настройка с помощью поворотных задатчиков и кнопок
Задание Idmtl (характеристики SIT, VIT, EIT, DT)
Функции измерения и отображения информации:
Точное измерение 3-фазных токов, напряжений, мощности, энергии, фазового угла, частоты, коэффициента мощности, тока и мощности нагрузки
Графический ЖК дисплей 128 х 128 пикселей
Отображение векторной диаграммы тока и напряжения, а также формы сигнала
Регистрация защитных отключений:
запись информации о 256 защитных отключениях: тип неисправности, неисправная фаза, значение параметра и время возникновения неисправности
Регистрация событий:
устройство, связанное с изменением уставки, изменение режима работы и состояния (до 256 записей)
Функция задания параметров (SBO)
Обеспечивает высокую надежность изменения уставки и контроля значения параметров
Три дискретных выхода (DO)
могут быть запрограммированы для сигнализации, управления срабатыванием защиты и коммутации общего дискретного выхода
Интерфейсы обмена данными
Modbus/RS485
Profibus-DP

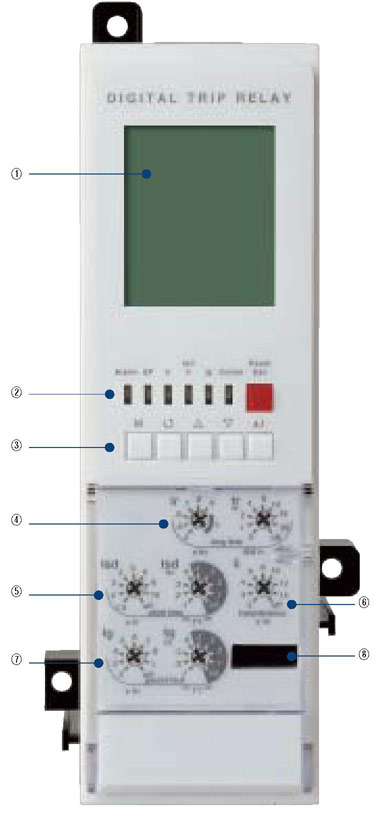

1 Графический жидкокристаллический дисплей: отображение результатов измерений и другой информации 2 Светодиодные индикаторы: сигнализация срабатывания защиты и состояния перегрузки

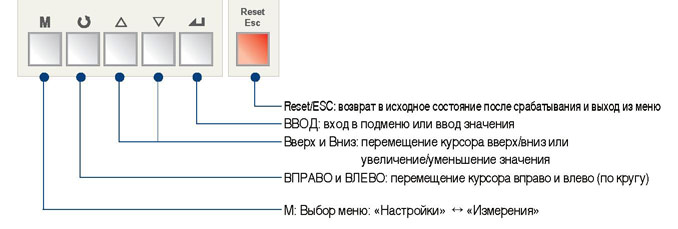

3 Кнопки: для перемещения по меню и возврата в исходное состояние
© Iu, Ir: настройка значений уставок тока для защиты с длительной задержкой срабатывания,
tr: настройка длительной задержки срабатывания © Isd: настройка значений уставки тока для защиты с короткой задержкой срабатывания,
tsd: Настройка короткой задержки срабатывания © Ii: настройка значения уставки тока мгновенного срабатывания © Ig: Настройка значения уставки тока замыкания на землю,
tg: настройка задержки срабатывания защиты от замыкания на землю © Разъем для тестирования: для подключения тестера OCR к микропроцессорному расцепителю
Воздушные выключатели
Trip relays
Тип S: с максимальным количеством измерений параметров
Защита от перегрузки:
с длительной задержкой срабатывания
тепловая
Защита от короткого замыкания
с короткой задержкой срабатывания / мгновенная
дополнительная функция I2t ВКЛ./ОТКЛ. (для защиты с короткой задержкой срабатывания)
Защита от замыкания на землю
I2t ВКЛ./ОТКЛ. (дополнительная функция)
Защита от повышенного/пониженного напряжения, повышенной/пониженной частоты, небаланса токов и напряжений, обратной мощности
Координация аппаратов защиты с использованием логической селективности
Точная настройка с помощью поворотных задатчиков и кнопок
Задание Idmtl (характеристики SIT, VIT, EIT, DT)
Функции измерения и отображения информации:
Точное измерение 3-фазных токов, напряжений, мощности, энергии, фазового угла, частоты, коэффициента мощности, тока и мощности нагрузки
Графический ЖК дисплей 128 х 128 пикселей
Отображение векторной диаграммы тока и напряжения, а также формы сигнала
Регистрация защитных отключений:
запись информации о 256 защитных отключениях: тип неисправности, неисправная фаза, значение параметра и время возникновения неисправности
Регистрации формы сигналов токов и напряжений при последнем защитном отключении
Регистрация событий:
устройство, связанное с изменением уставки, изменение режима работы и состояния (до 256 записей)
Функция задания параметров (SBO)
Обеспечивает высокую надежность изменения уставки и контроля значения параметров
Анализ качества электроэнергии
Измерения гармоник с 1-й по 63-ю
измерение суммарного коэффициента гармоник, коэффициента искажения синусоидальности, коэффициента гармоник тока высшего порядка (К)
Регистрация формы сигнала напряжения и тока
Три дискретных выхода (DO)
могут быть запрограммированы для сигнализации, управления срабатыванием защиты и коммутации общего дискретного выхода
Интерфейсы обмена данными
Modbus/RS485
Profibus-DP

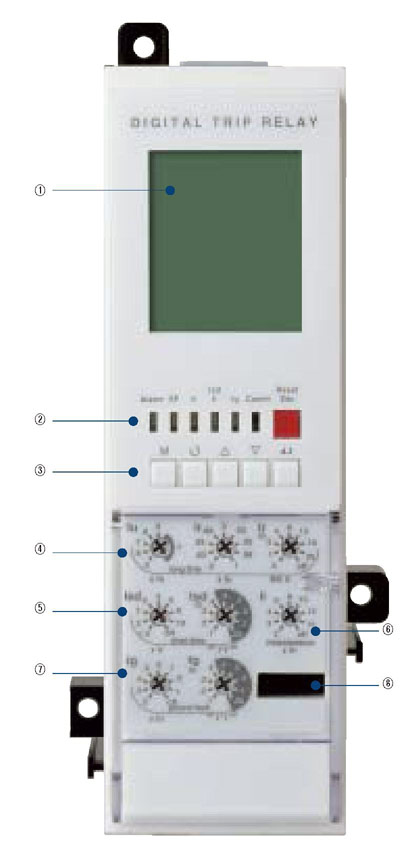

0 Графический жидкокристаллический дисплей: отображение результатов измерений и другой информации 0 Светодиодные индикаторы: сигнализация срабатывания защиты и состояния перегрузки
© Кнопки: для перемещения по меню и возврата в исходное состояние
1 Iu, Ir: настройка значений уставок тока для защиты с длительной задержкой срабатывания,
tr: настройка длительной задержки срабатывания 2 Isd: настройка значений уставки тока для защиты с короткой задержкой срабатывания,
tsd: Настройка короткой задержки срабатывания 3 Ii: настройка значения уставки тока мгновенного срабатывания 4 Ig: Настройка значения уставки тока замыкания на землю,
tg: настройка задержки срабатывания защиты от замыкания на землю 5 Разъем для тестирования: для подключения тестера OCR к микропроцессорному расцепителю
Воздушные выключатели

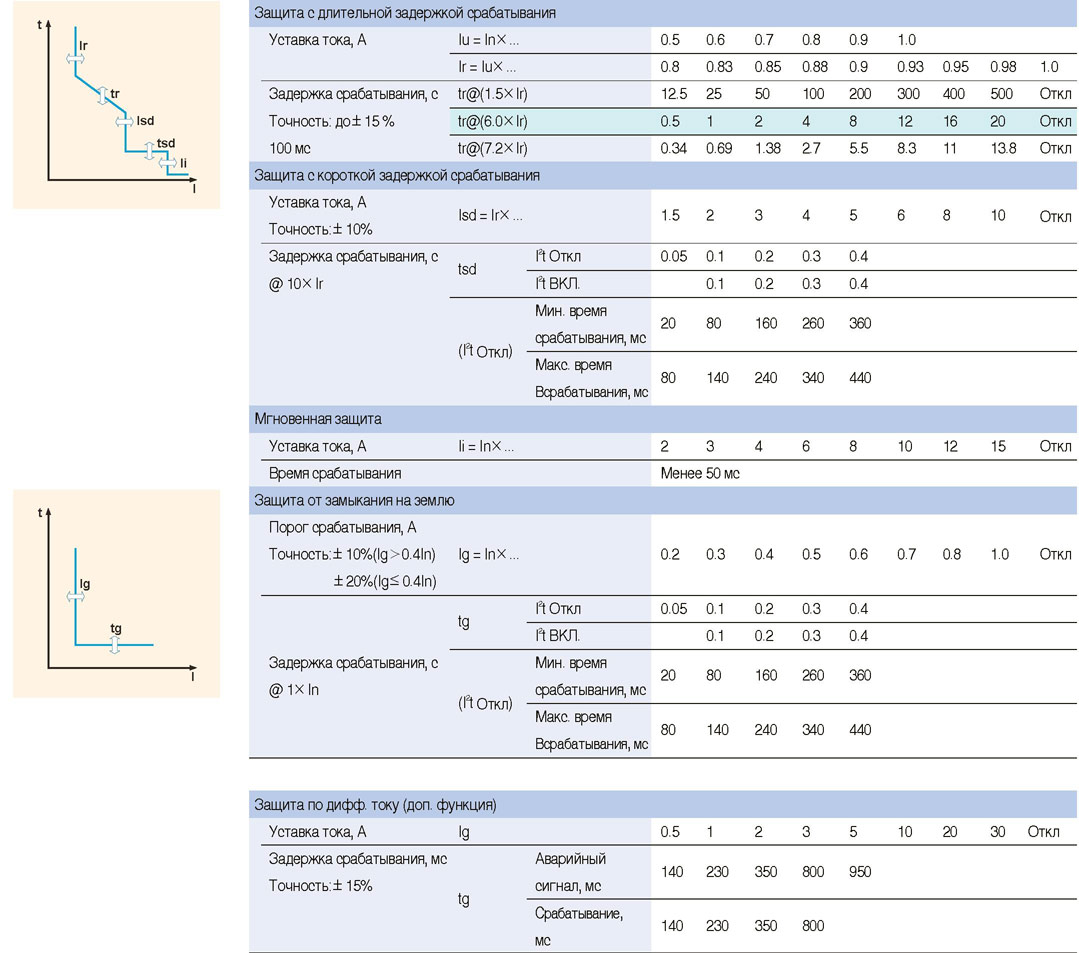

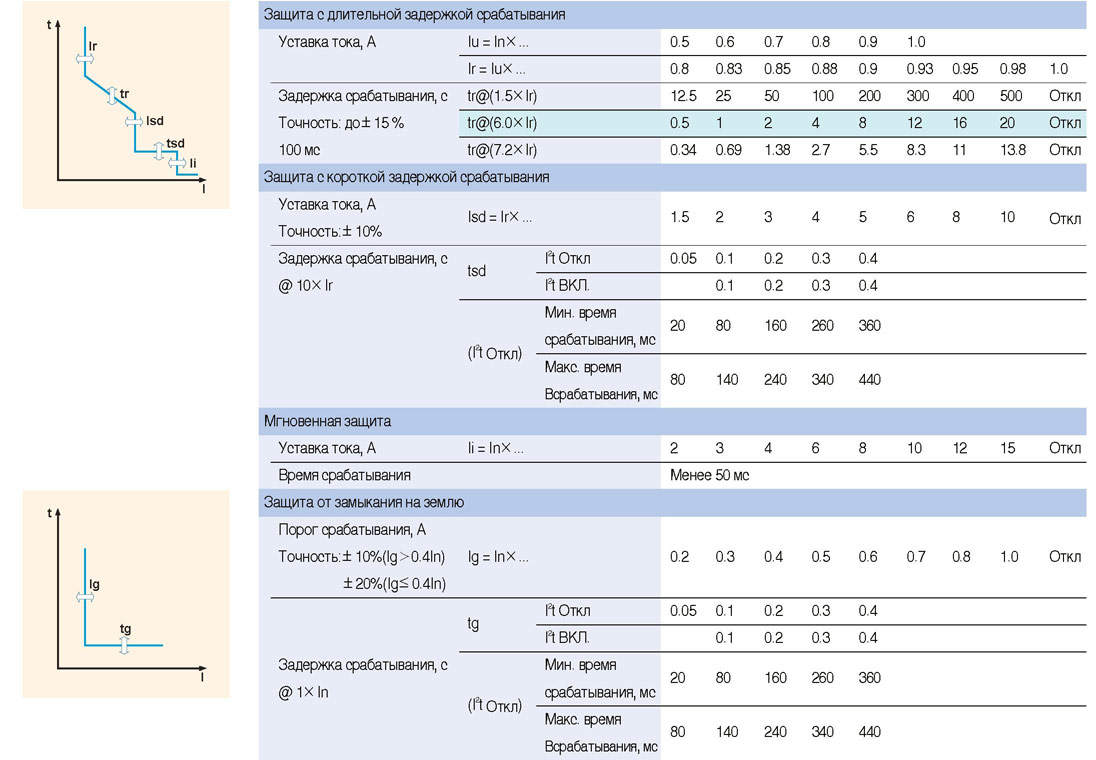

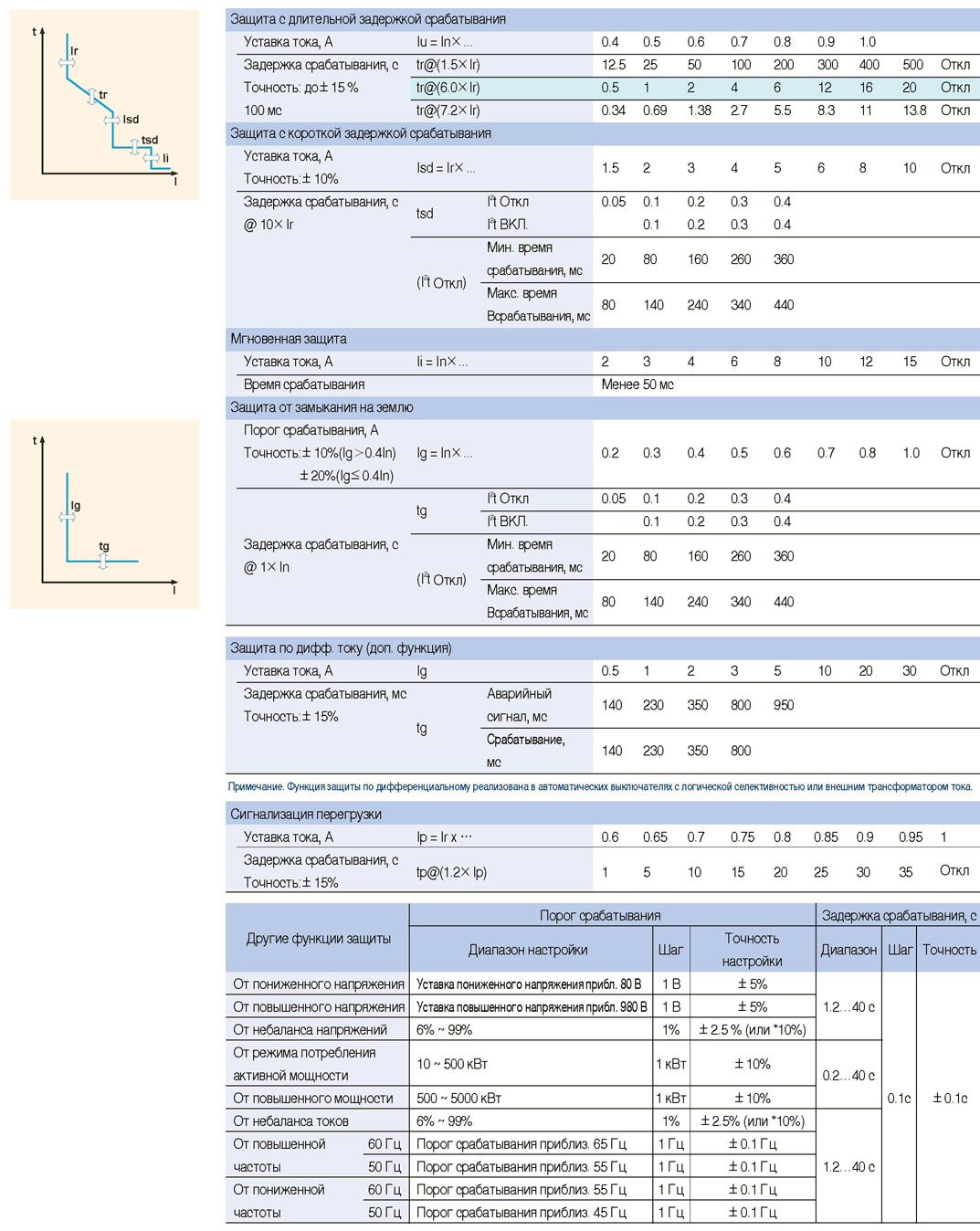

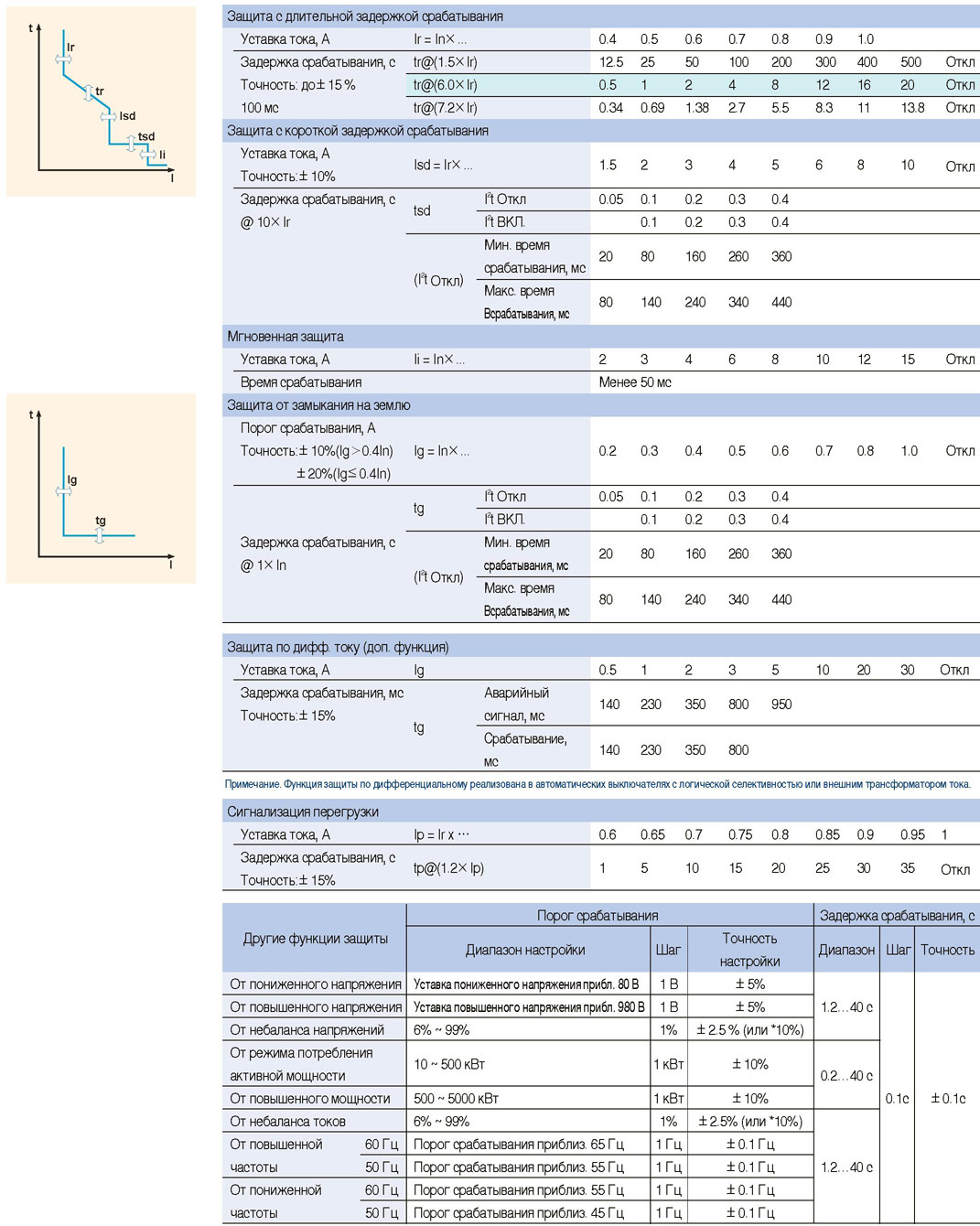

Рабочие характеристики

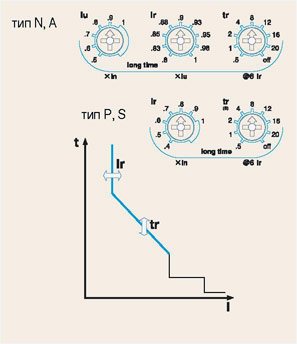

Защита с длительной задержкой срабатывания (L)
Защита от перегрузки с обратнозависимой функцией от тока задержкой срабатывания
Уставка тока задается поворотным задатчиком Ir
Диапазон настройки для расцепителей типа P и S: (0.4-0.5-0.6-0.7-0.8-0.9-1.0)x In
Диапазон настройки для расцепителей типа N и A: (0.4 ~1.0)х In
Iu: (0.5-0.6-0.7-0.8-0.9-1.0) X In
Ir: (0.8-0.83-0.85-0.88-0.9-0.93-0.95-0.98-1.0)x Iu
Задержка срабатывания задается поворотным задатчиком tr
Стандартное время срабатывания определяется временем срабатывания при токе 6X Ir
Диапазон настройки: 0.5-1-2-4-8-12-16-20--С)ткл. сек. (9 положений)
Порог срабатывания по току при протекании тока более 1.15X Ir.
Срабатывание происходит по наибольшему из токов нагрузки фаз R/S/T и нейтрали.

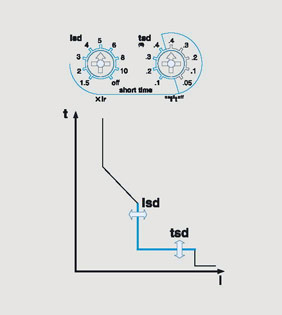

Защита с короткой задержкой срабатывания (S)
Защита от сверхтока с обратнозависимой функцией от тока или постоянной задержкой срабатывания.
Уставка тока задается поворотным задатчиком Isd
Диапазон настройки: (1.5-2-3-4-5-6-8-10-ОТКЛ.)х Ir
Задержка срабатывания задается поворотным задатчиком tsd
Стандартное время срабатывания определяется временем срабатывания при токе 10?Ir
обратнозависимая задержка срабатывания (I t ВКЛ.): 0.1-0.2-0.3-0.4 сек.
постоянная задержка срабатывания (I2t ОТКЛ.): 0.05-0.1-0.2-0.3-0.4 сек.
Срабатывание происходит по наибольшему из токов нагрузки фаз R/S/T и нейтрали.
Срабатывание может происходить по мгновенному току с помощью функции логической селективности.

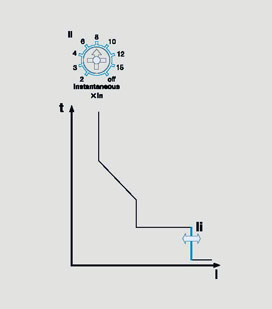

Мгновенная защита (I)
Защитное отключение тока превышающего заданное значение, выполняемое в течение очень короткого времени с целью защиты цепи от короткого замыкания.

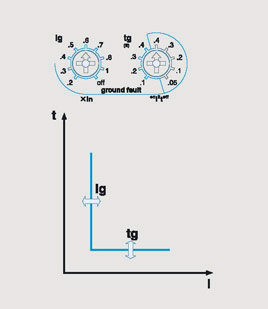

Защита от замыкания на землю (G)
Защита цепи от замыкания на землю, срабатывающая, если ток превышает уставку в течение заданного времени
Уставка тока задается поворотным задатчиком Ig
Диапазон настройки: (0.2-0.3-0.4-0.5-0.6-0.7-0.8-1.0-0ткл.)x In
Задержка срабатывания задается поворотным задатчиком tg
обратнозависимая задержка срабатывания (I2t ВКЛ.): 0.1-0.2-0.3-0.4 сек.
постоянная задержка срабатывания (I2t ОТКЛ.): 0.05-0.1-0.2-0.3-0.4 сек.
Ток замыкания на землю равен векторной сумме токов фаз R, S, T и нейтрали N
Срабатывание может происходить по мгновенному току с помощью функции логической селективности.
Защита от тока замыкания на землю является базовой функцией микропроцессорного расцепителя (со встроенным трансформатором тока
Защита по дифференциальному току (дополнительная функция)
Защита цепи, срабатывающая, если дифференциальный ток превышает заданное значение i течение заданного времени (для расцепителей типа A, P, S)
Уставка тока задается поворотным задатчиком Ig
Диапазон настройки: 0.5-1-2-3-4-5-10-20-30Юткл. ампер
Задержка срабатывания задается поворотным задатчиком tg
время срабатывания 140-230-350-800 мс
задержка аварийного сигнала 140-230-350-800-950 мс

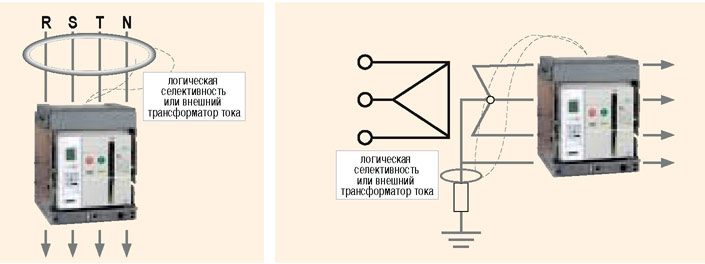

Функция возможна для аппаратов с логической селективностью или внешним трансформатором тока.
•:• Необходимы реле дифференциального тока и внешний трансформатор тока
Реле дифференциального тока со встроенным трансформатором тока (стандартное исполнение) измеряют ток, составляющий 20-100 % от номинального значения.
При увеличении номинального тока воздушного автоматического выключателя дифференциальный ток, измеряемый встроенным трансформатором тока, также возрастает. Пример. Для выключателя 400AF минимальный измеряемый дифференциальный ток составляет
400 AX 20% = 80 A
Для выключателя 4000AF минимальный обнаруживаемый дифференциальный ток составляет уже 4000 AX 20% = 800 A
Для решения этой задачи в воздушном автоматическом выключателем Susol установлен внешний трансформатор тока, рассчитанный на протекание непродолжительного дифференциального тока, при котором будет срабатывать защита. (поставляется отдельно).
*Срабатывание происходит по наибольшему из токов нагрузки фаз R/S/T и нейтрали.
