Маслоуказатель трансформаторов

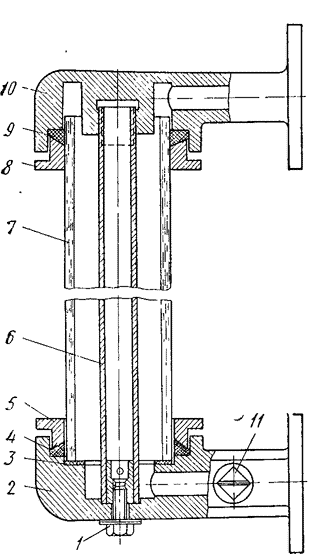

Маслоуказатель трансформаторов III—IV габаритов

Маслоуказатель служит для контроля за уровнем масла в трансформаторе. На расширителях трансформаторов I и II габаритов устанавливают плоские маслоуказатели: вырезают в боковой стенке расширителя продольную щель шириной 10 мм, укладывают по ее периметру резиновую прокладку, а на нее — плоское стекло толщиной 3 мм, которое прижимают фасонным фланцем с помощью шпилек, приваренных к стенке. На трансформаторы III и IV габаритов устанавливают трубчатый маслоуказатель, который работает по принципу сообщающихся сосудов. Стеклянная толстостенная трубка 7 вмонтирована в верхнее 10 и нижнее 2 колена с отверстиями для крепления болтами к боковой стенке расширителя. Для уплотнения трубки, опирающейся нижним концом на прокладку 3 из электрокартона, имеются кольцевые резиновые прокладки 4 и 9, которые прижаты к стеклу и внутренним стенкам колен втулками 5 и 8 с помощью болтов. Колена скреплены между собой стальной трубкой 6 и болтом 1; пробковый кран 11 служит для разобщения маслоуказателя с расширителем.

В последние годы на трансформаторах IV габарита и выше устанавливают стрелочные магнитные маслоуказатели, отличающиеся более совершенной конструкцией и надежностью в работе.
