Маломасляные выключатели (горшковые) получили широкое распространение в закрытых (ЗРУ) и открытых (ОРУ) распределительных устройствах всех напряжений.

Масло в этих выключателях в основном служит дугогасящей средой и только частично изоляцией между разомкнутыми контактами. Изоляция токоведущих частей друг от друга и от заземленных конструкций осуществляется фарфором или другими твердыми изолирующими материалами. Контакты выключателей для внутренней установки находятся в стальном бачке (горшке), отсюда сохранилось название выключателей «горшковые». Маломасляные выключатели напряжением 35 кВ и выше имеют фарфоровый корпус. Самое широкое применение имеют выключатели 6—10 кВ подвесного типа. В этих выключателях корпус крепится на фарфоровых изоляторах к общей раме для всех трех полюсов. В каждом полюсе предусмотрен один разрыв контактов и дугогасительная камера.

По типу, показанному на рисунке, изготовляют выключатели ВМГ-10 (выключатель масляный горшковый) и ВПМ-10, а ранее изготовились выключатели ВМГ-133.

По конструктивной схеме, приведенной на рисунке, изготовляются выключатели серии ВМП (выключатель маломасляный подвесной). При больших номинальных токах обойтись одной парой контактов (которые выполняют роль рабочих и дугогасительных) трудно, поэтому предусматривают рабочие контакты снаружи выключателя, а дугогасительные внутри металлического бачка. При больших отключаемых токах на каждый полюс имеются два дугогасительных разрыва. По такой схеме выполняются выключатели серий МГГ и МГ на напряжение до 20 кВ включительно. Массивные внешние рабочие контакты 4 позволяют рассчитать выключатель на большие номинальные токи (до 12000 А).

маломасляный выключатель

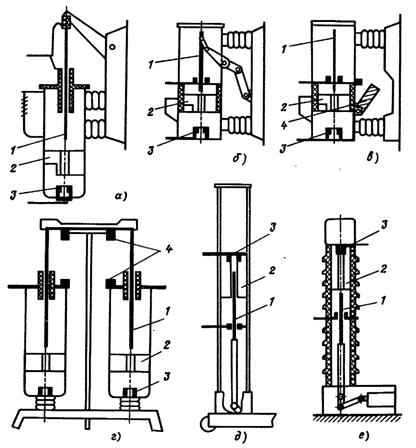

Конструктивные схемы маломасляных выключателей:

1-подвижный контакт; 2 - дугогасительная камера; 3 - неподвижный контакт;

4 - рабочие контакты

Специально для КРУ выдвижного исполнения разработаны и изготовляются колонковые маломасляные выключатели серии ВК по схеме рис. д. Для установок 35 кВ и выше корпус колонковых выключателей фарфоровый, заполненный маслом (рис. е). В выключателях 35, 110 кВ предусмотрен один разрыв на фазу, при больших напряжениях - два и более разрывов.

Выключатели серии ВМП широко применяются в закрытых и комплектных распределительных устройствах 6 - 10 кВ. Выключатели для КРУ имеют встроенный пружинный или электромагнитный привод (типы ВМПП и ВМПЭ), Выключатели этих серий рассчитаны на номинальные токи 630 - 3150 А и токи отключения 20 и 31,5 кА.

Внутреннее устройство полюса для выключателей всей серии одинаково. Количество масла в выключателях на токи (630 – 1600)А 5,5 кг, в выключателях на 3150 А 8 кг.

Конструкция маломасляных выключателей 35 кВ и выше продолжает совершенствоваться с целью увеличения номинальных токов и отключающей способности. В мировой практике маломасляные выключатели изготовляются на напряжения до 420 кВ.

Достоинствами маломасляных выключателей являются небольшое количество масла, относительно малая масса, более удобный, чем у баковых выключателей, доступ к дугогасительным контактам, возможность создания серии выключателей на разное напряжение с применением унифицированных узлов.

Недостатки маломасляных выключателей: взрыво- и пожароопасность, хотя и значительно меньшая, чем у баковых выключателей; невозможность осуществления быстродействующего АПВ; необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках; трудность установки встроенных трансформаторов тока; относительно малая отключающая способность.

Область применения маломасляных выключателей — закрытые распределительные устройства электростанций и подстанций 6, 10, 20, 35 и 110 кВ, комплектные распределительные устройства 6, 10 и 35 кВ и открытые распределительные устройства 35, 110 и 220 кВ.

См. также Инструкция по эксплуатации МВ 6-10кВ, выбор выключателей 6-10 кВ: достоинства и недостатки.

"
