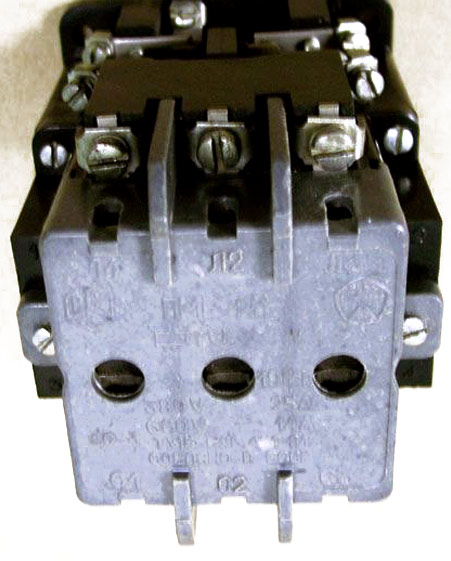

Магнитные пускатели ПМЕ и ПАЕ
Магнитные пускатели серий ПМЕ и ПАЕ
| Тип пускателя | Номинальный ток, А при напряжениях 380/500 В | Габаритные размеры, мм | Наличие теплового реле |
| ПМЕ-001 | 3/1,5 | 75x65x119 | Нет |
| ПМЕ-002 | 3/1,5 | 121x83x101 | Есть |
| ПМЕ-003 | 3/1,5 | 90x150x118 | Нет |
| ПМЕ-004 | 3/1,5 | 135x150x118 | Есть |
| ПМЕ-111 | 10/6 | 68x85x84 | Нет |
| ПМЕ-112 | 10/6 | 154x102x91 | Есть |
| ПМЕ-113 | 10/6 | 164x90x106 | Нет |
| ПМЕ-114 | 10/6 | 232x90x107 | Есть |
| ПМЕ-211 | 25/14 | 102x90x118 | Нет |
| ПМЕ-212 | 25/14 | 195x98x126 | Есть |
| ПМЕ-213 | 25/14 | 130x205x155 | Нет |
| ПМЕ-214 | 25/14 | 180x205x155 | Есть |
| ПАЕ-311 | 40/21 | 214x114x144 | Нет |
| ПАЕ-312 | 40/21 | 275x114x121 | Есть |
| ПАЕ-313 | 40/21 | 214x239x114 | Нет |
| ПАЕ-314 | 40/21 | 264x239x121 | Есть |
| ПАЕ-411 | 63/35 | 290x183x135 | Нет |
| ПАЕ-412 | 63/35 | 290x183x135 | Есть |
| ПАЕ-413 | 63/35 | 275x343x135 | Нет |
| ПАЕ-414 | 63/35 | 275x343x135 | Есть |
| ПАЕ-511 | 110/61 | 335x200x156 | Нет |
| ПАЕ-512 | 110/61 | 335x200x156 | Есть |
| ПАЕ-513 | 110/61 | 320x338x170 | Нет |
| ПАЕ-514 | 110/61 | 320x338x170 | Есть |
| ПАЕ-611 | 146/80 | 380x230x190 | Нет |
| ПАЕ-612 | 146/80 | 380x230x190 | Есть |
| ПАЕ-613 | 146/80 | 385x435x190 | Нет |
| ПАЕ-614 | 146/80 | 385x435x190 | Есть |
Пускатели серии ПМА предназначены для управления асинхронными двигателями в диапазоне мощностей от 1,1 до 75 кВт на напряжение 380-660 В. Пускатели серии ПМЕ. ПАЕ обладают коммутационной способностью до 2 000 000 и частотой включений в час до 1200. Выбор контакторов и пускателей осуществляется по номинальному напряжению сети, номинальному напряжению питания катушек контакторов и пускателей, по номинальному коммутируемому току электроприемника.
Ток, потребляемый катушками пускателей серии ПМЕ и ПАЕ в притянутом состоянии якоря
| Номинальный ток, А, при номинальном напряжении, В | |||||
| Тип | Величина | 127 | 220 | 380 | 500 |
| 0 | 0,1 | 0,5 | 0,04 | _ | |
| ПМЕ | I | 0,14 | - | - | - |
| II | 0,24 | 0,14 | 0,08 | 0,062 | |
| III | 0,255 | 0,13 | 0,087 | 0,0665 | |
| IV | 0,485 | 0,28 | 0,16 | 0,12 | |
| ПАЕ | 0,16 | ||||
| V | 0,595 | 0,355 | 0,215 | ||
| VI | 0,895 | 0,515 | 0,29 | 0,22 | |
Примечание. В таблице указаны максимальные значения установившихся токов: пусковой ток не превышает установившегося более чем в 6—8 раз у ПМЕ и в 10 раз у ПАЕ.
Обмоточные данные катушек пускателей ПМЕ-000 для частоты 50 Гц
| UH катушки, В | 36 | 127 | 220 | 380 |
| Диаметр провода, мм | 0,31 | 0,16 | 0,12 | 0,09 |
| Число витков | 800 | 3000 | 5300 | 9000 |
Обмоточные данные катушек пускателей ПМЕ-100 для частоты 50 Гц
| UH катушки, В | 36 | 127 | 220 | 380 | 500 |
| Диаметр провода, мм | 0,38 | 0,2 | 0,15 | 0,11 | 0,1 |
| Число витков | 660 | 2400 | 4150 | 7170 | 9430 |
Обмоточные данные катушек пускателей ПМЕ-200 для частоты 50 Гц
| Номинальное напряжение катушки, В | Диаметр провода катушки, мм | Число витков в катушке | ||
| Вариант | Вариант | |||
| первый | второй | первый | второй | |
| 36 | 0,57 | 0,67 | 442 | 426 |
| 110 | 0,33 | 0,38 | 1350 | 1300 |
| 127 | 0,31 | 0,35 | 1560 | 1500 |
| 220 | 0,23 | 0,27 | 2700 | 2600 |
| 380 | 0,18 | 0,20 | 4660 | 4500 |
| 500 | - | 0,18 | - | 5900 |
Примечание. Катушки первого варианта наматываются проводом ПЭТВ, а катушки второго варианта — проводом марки ПЭВ-2.
Обмоточные данные катушек пускателей ПАЕ для частоты 50 Гц
| Напряжение катушки, В | 3-я величина пускателя | 4-я величина пускателя | 5-я величина пускателя | 6-я велчина пускателя | ||||
| диаметр провода, мм | число витков | диаметр провода, мм | число витков | диаметр провода, мм | число витков | диаметр провода, мм | число витков | |
| 36 | 0,62 | 350 | 0,90 | 260 | 1,20 | 198 | 1,56 | 147 |
| 110 | 0,38 | 1070 | 0,47 | 800 | 0,69 | 605 | 0,83 | 445 |
| 127 | 0,35 | 1230 | 0,47 | 920 | 0,64 | 700 | 0,83 | 516 |
| 220 | 0,27 | 2130 | 0,35 | 1600 | 0,49 | 1200 | 0,62 | 890 |
| 380 | 0,2 | 3680 | 0,27 | 2760 | 0,35 | 2070 | 0,47 | 1540 |
| 500 | 0,17 | 4850 | 0,23 | 3640 | 0,31 | 2730 | 0,41 | 2020 |
