LW43-252 CHINT элегазовый выключатель

Высоковольтный элегазовый выключатель LW43-252, производства акционерного предприятия CHINT Group (Китай), наружной установки предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжения 220 кВ и частотой 50 Гц.

Обозначение модели

L W 43 - 252

Максимальное напряжение (кВ) Номер проекта Наружной установки Элегазовый выключатель

Условия эксплуатации

Изменение суточной температуры: не более 25°C;
Интенсивность солнечного света: 0,1 Вт/см2;
Относительная влажность:
среднесуточная: не более 95%;
среднемесячная: не более 90%;
Скорость ветра: 34 м/с;
Сейсмостойкость:
горизонтальное ускорение 0.250g;
вертикальное ускорение 0.125g;
Длина пути утечки: III (25мм/кВ) и IV (31мм/кВ);
Толщина льда: 10 мм (при скорости ветра не более 15 м/с);
Степень защиты: IP5XW.

Таблица 4. Технические параметры

№	Параметр		Единица измерения.	Значение
1.	Высота установки над уровнем моря		м	1000		2000
2.	Температура окружающей среды			-30°C ~40°C	-40°C ~40°C	-30°C ~40°C	-40 °C~40 °C
3.	Номинальное напряжение		кВ	252
4.	Номинальная частота		Гц	50
5.	Номинальный ток		A	4000	3150	4000	3150
6.	Номинальный ток отключения короткого замыкания (1 с.)		кА	50	40	50	40
7.	Номинальный ток короткого замыкания(пиковое значение)		кА	125	100	125	100
8.	Номинальное выдерживаемое время протекания тока		с	3	3	3	3
9.	Коэффициент первого отключающего полюса				1.5
10.	Выдерживаемое напряжение	Между разомкнутыми контактами	кВ	460; 395 +145	395	395	395
	промышленной частоты	Относительно земли		460	395	395	395

LW43-252

№		Параметр	Единица измерения.	Значение
11.	Выдерживаемое напряжение грозового импульса (пиковое)		кВ	1050; 950+206	950	950	950
				1050	950	950	950
12.	Номинальный цикл операций			0-0.3с-в0-180с-в0
13.	Номинальное напряжение источника питания аппаратуры включения/отключения и вспомогательных элементов		В		DC220; 110
14.	Напряжение электродвигателя		В	DC220 (АС220)
15.	Общее время отключения		мс	<60.0
16.	Время отключения		мс	24.0-30.0
17.	Время включения		мс	75.0-110.0
18.	Время включения-отключения		мс	50.0-70.0
19.	Время отключения-включения		мс	300.0
20.	Синхронизация включения		мс	<4.0
21.	Синхронизация отключения		мс	<3.0
20.	Ход контакта		мм	45.0+2.0
	Давление элегаза (20°С)	Номинальное		0.60	0.60	0.60	0.60
23.		Аварийное	МПа	0.55	0.35	0.55	0.35
		Блокирующее		0.50	0.30	0.50	0.30
24.	Ежегодная скорость утечки элегаза		%	<0.5
25.	Содержание влаги в газе	Приемочное значение	млн-1	<150
		Рабочее значение		<300
26.	Сопротивление главного контура		мкОм	<55.0
27.	Уровень воздействия радиоволн		мкВ	<500
28.	Механический ресурс		Кол-во циклов	3000
29.	Вес элегаза		кг	35
30.	Вес выключателя		кг	4000

5. Особенности конструкции 5.1 Принцип работы выключателя

Выключатель LW43-252 (см. рис. 1, 2) имеет три полюса. Каждый полюс состоит из прерывателя, опорного изолятора, изолирующей штанги и т.д. В прерывателе использован принцип гашения дуги расширившимся газом, при котором горячий газ поступает в камеру теплового расширения, образуя газ высокого напряжения при использовании энергии дуги при отключении высокого тока. Когда ток, превышающий ноль, выдувает дугу, из камеры теплового расширения быстро выходит горячий газ. При отключении малого тока газ, сжатый в компрессионной камере, гасит дугу (подробнее см. п. 5.2). Прерыватель каждого полюса содержит абсорбент для поглощения влаги. Выключатель снабжен пружинным приводом с моторизованным взводом, который размещается в шкафу, установленном на бетонном фундаменте. В верхней части привода располагается однополюсный прерыватель.

Включение

После того как включающая катушка получает сигнал на включение, срабатывает включающая защелка. Включающая пружина поворачивает кулачок. Кулачок поворачивает рычаг, который, в свою очередь, приводит в движение стержень, завершающий включение. В процессе включения отключающая пружина взводится соединительным стержнем. После завершения отключения рычаг фиксируется отключающей защелкой; выключатель находится в состоянии отключения и готов к отключению. Включающая пружина заводится в течение 15 с после срабатывания. Для предотвращения выполнения приводом повторного отключения используются механическая и электрическая блокировки. В этот момент выключатель находится в состоянии ВКЛ.

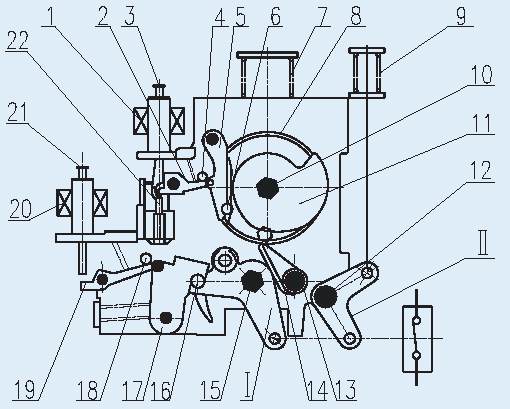

Рис. 1 Выключатель LW43-252

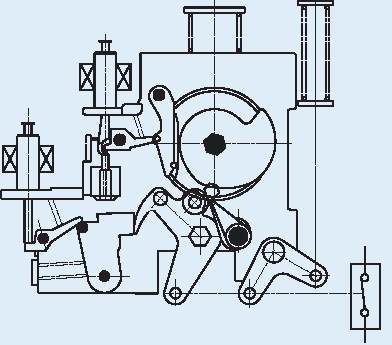

а) выключатель в положении ВКЛ (запас энергии включающей пружины)

Включающий электромагнит
Включающая защелка
Кнопка местного управления (включение)
Палец, препятствующий включению
Включающая собачка
Палец В
Включающая пружина
Храповик
Отключающая пружина
Ось кулачка
Кулачок
Вал рычага В
Ось собачки
Собачка
Вал рычага А
Палец А
Стопорная собачка
Палец, препятствующий отключению
Отключающая защелка
Отключающий электромагнит
Кнопка местного управления (отключение)
Палец, препятствующий скачкам I. Рыча гА

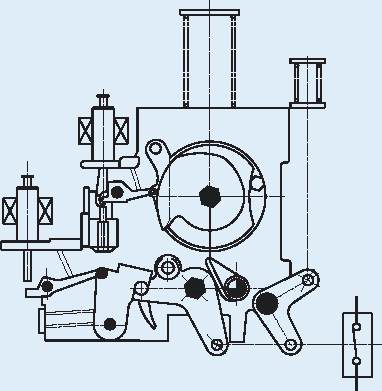

b) выключатель в положении ОТКЛ (запас энергии включающей пружины)

с) выключатель в положении ВКЛ (включающая пружина расцеплена)
И. Рычаг В

Рис. 2 Выключатель LW43-252

5.1.3 Отключение

После того как отключающая катушка получает сигнал на отключение, срабатывает отключающая защелка. Под воздействием отключающей пружины подвижные части выключателя перемещаются вниз. Когда отключение приближается к завершению, масляный амортизатор привода срабатывает и поглощает энергию операции отключения. Помимо этого в нижней части системы отключения имеется резиновый амортизатор, который действует как отключающий промежуток.

5.2 Принцип гашения дуги (см. рис. 3)

Когда выключатель получает команду на отключение, подвижные части цилиндра, подвижный дугогасительный контакт, стержень и т.д. перемещаются вниз под воздействием отключающей пружины. Главный неподвижный контакт и главный подвижный контакт размыкаются, а два дугогасительных контакта остаются замкнутыми, и через них проходит ток. Затем дугогасительные контакты размыкаются, и между ними возникает дуга. Ток короткого замыкания значительно увеличивает энергию дуги; при отключении тока короткого замыкания горячий газ из области горения дуги попадает в камеру теплового расширения и образуется газ высокого давления. Так как давление в камере теплового расширения превышает давление в компрессионной камере, обратный клапан закрывается. При переходе тока через ноль газ из камеры теплового расширения выдувается в промежуток и гасит дугу.
В процессе отключения газ в компрессионной камере сжимается и, когда его давление достигает определенной величины, открывается клапан, предохраняющий от превышения давления в компрессионной камере. Приводу не нужно преодолевать силу сжатия, что значительно сокращает мощность привода. При отключении малых токов (ниже нескольких ампер) энергия дуги мала и, соответственно, мало давление в камере теплового расширения. Давление в компрессионной камере превышает давление в камере теплового расширения. Обратный клапан открывается, и сжатый газ выдувается в промежуток. При прохождении тока через ноль выдуваемый газ гасит дугу.

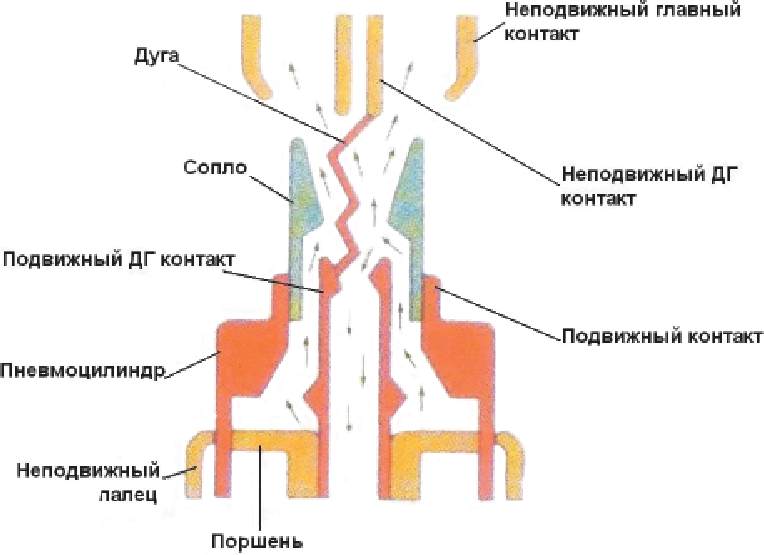

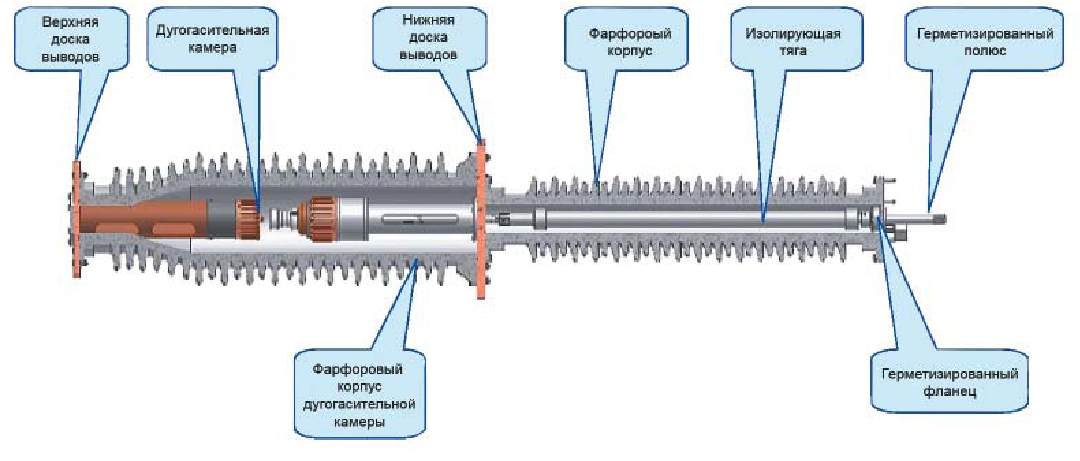

Рис. 3 Принцип гашения дуги

5.3 Особенности конструкции:

Прерыватель расширений с улучшенными характеристиками, номер патента 200520041722.8;
Простая конструкция;
Высокий коммутационный ресурс, высокие изолирующие свойства;
Низкий уровень шума;
Простота монтажа, настройки и испытаний;
Надежная система уплотнений;
Высокий механический ресурс, длительные интервалы между техническим обслуживанием;
Безопасное и надежное функционирование.

6. Внешний вид и размеры

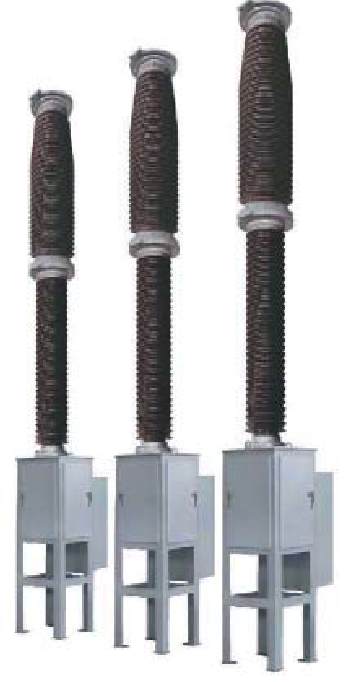

6.1. Внешний вид и размеры высоковольтного элегазового выключателя LW43-252 наружной установки (см. рис. 6.1)

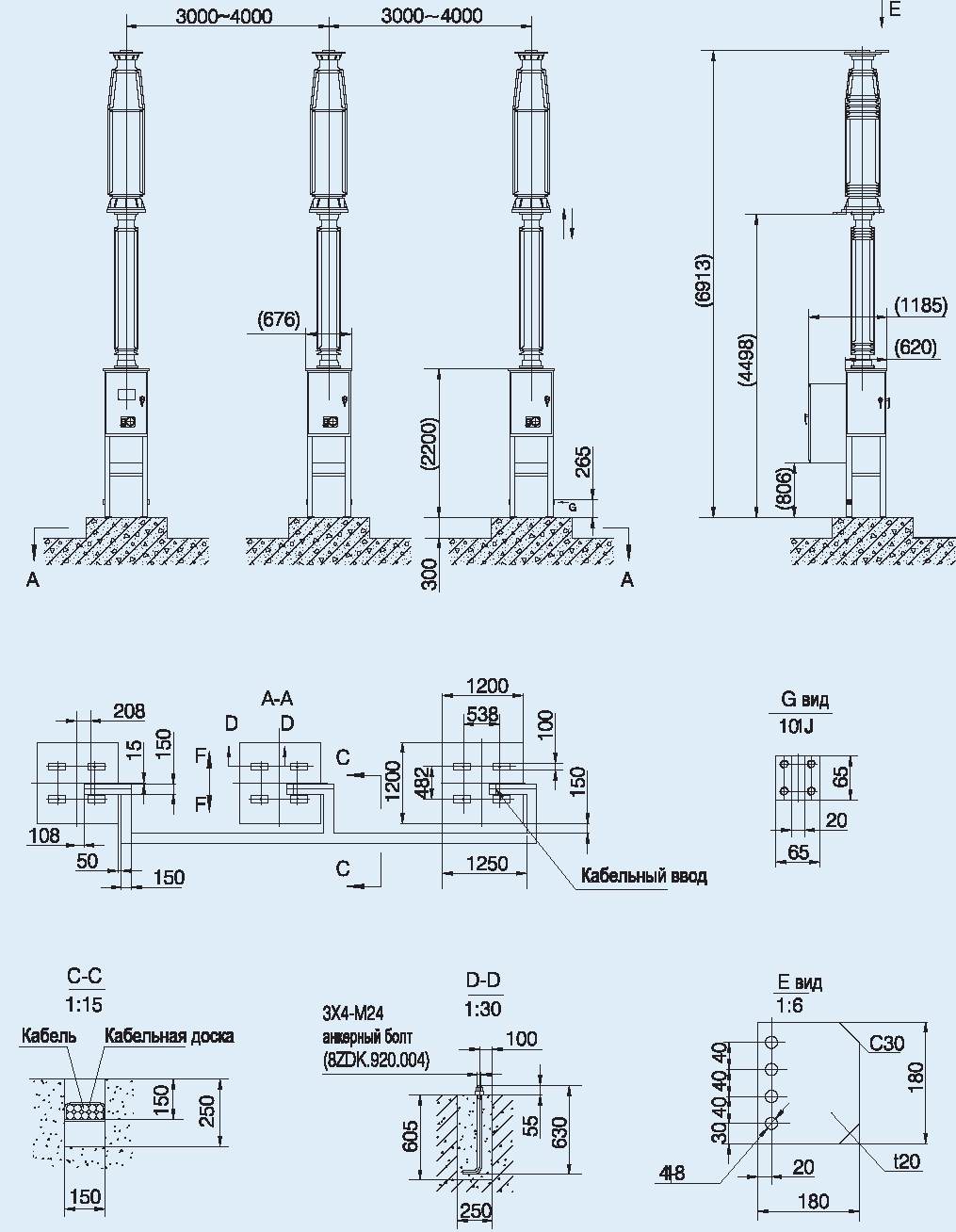

Рис. 6.1 Внешний вид выключателя LW43-252
Параметры:
Общий вес: 4000 кг; вес газа: 35 кг;
Нагрузка на фундамент:
статическая - 4000 кг;
динамическая горизонтальная - 1333 кг;
вертикальная вверх - 3000 кг;
вертикальная вниз - 5000 кг;
Уклон бетонной поверхности: не более 1,5 мм;
Для соединения вывода и первичной проводки должно быть высверлено монтажное отверстие. Материал соединительного вывода - алюминиевый сплав 2А12-Т4.
Схема вторичной проводки
Общая схема вторичной проводки (см. рис. 6.2,6.3,6.4,6.5)
Схема вторичной проводки, полюс А(см. рис. 6.6)
Схема вторичной проводки, полюс В (см. рис. 6.7)
Схема вторичной проводки, полюс С (см. рис. 6.8)
Схема кабельной проводки (см. рис. 6.9)

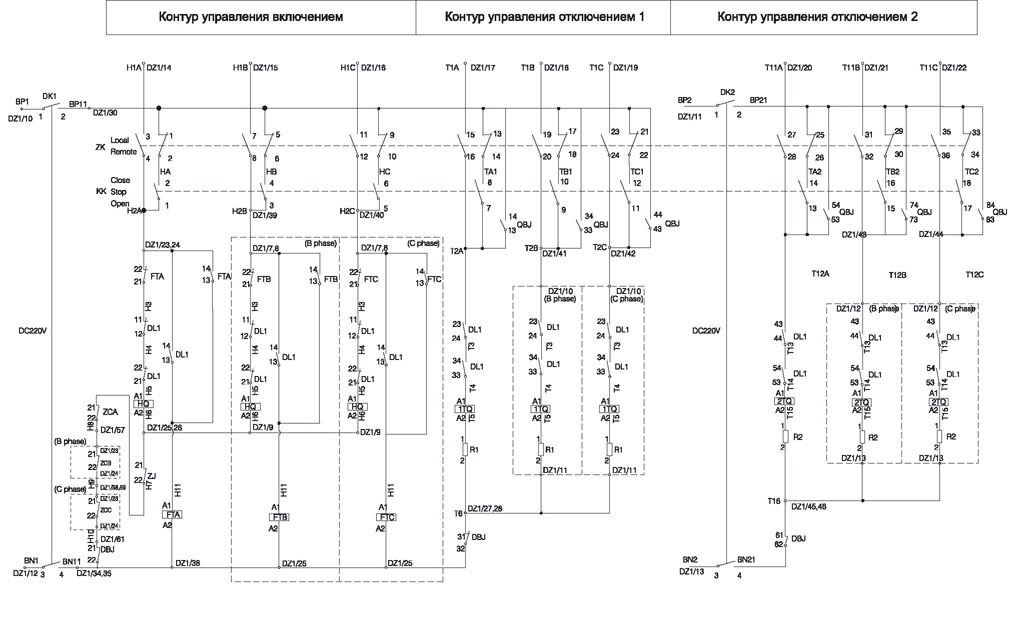

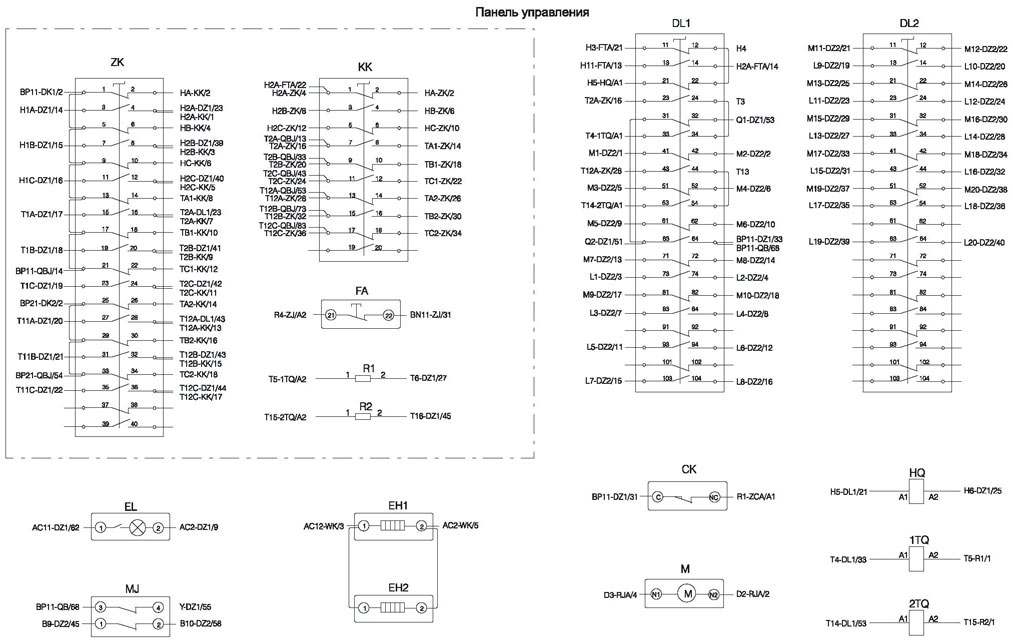

Рис. 6.2 Общая схема вторичной проводки

Рис. 6.3 Общая схема вторичной проводки

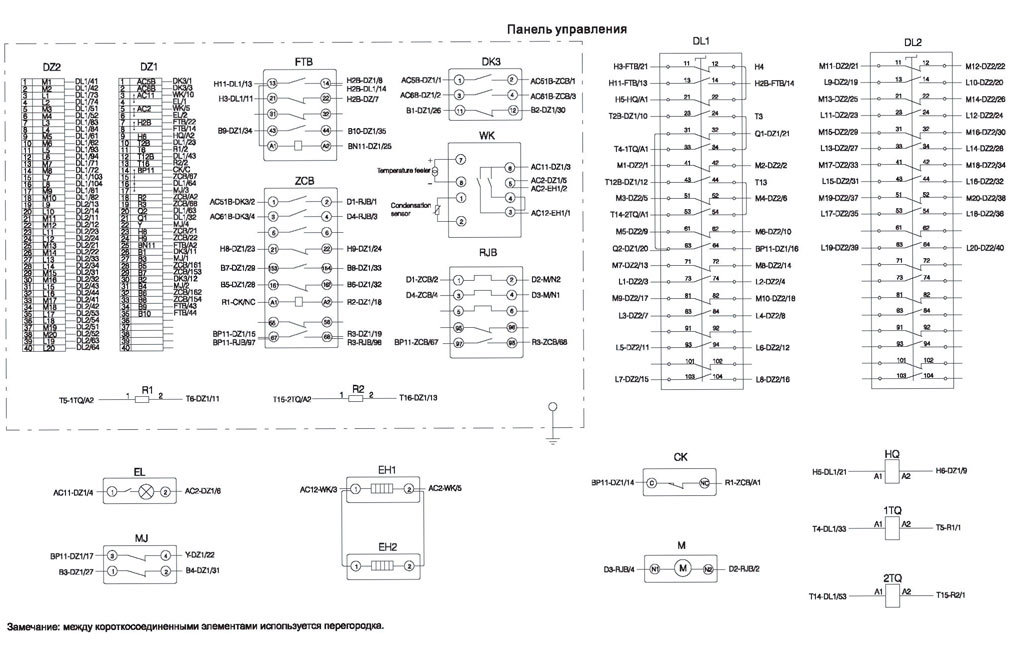

Рис. 6.4 Общая схема вторичной проводки

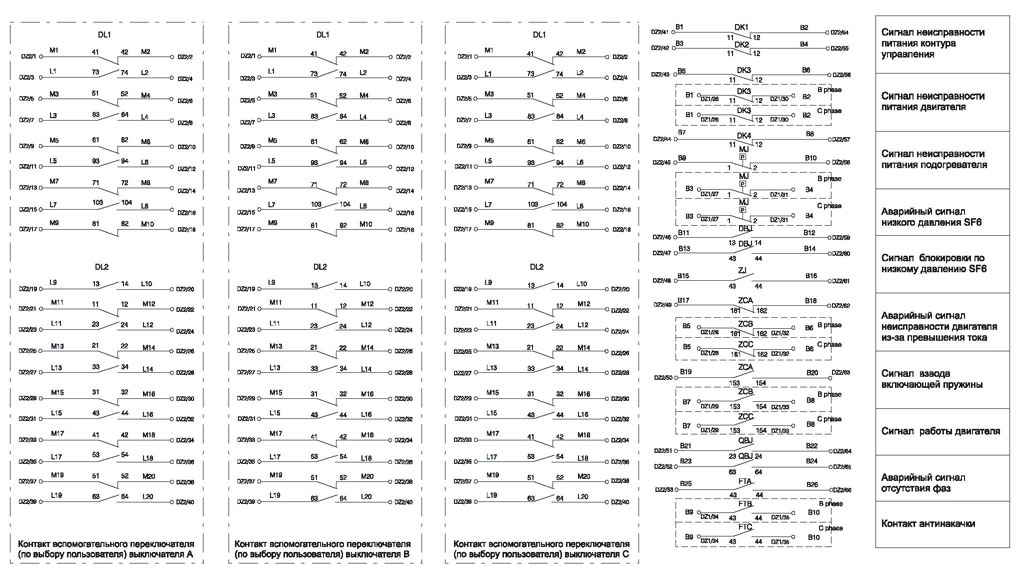

Рис.6.5 Общая схема вторичной проводки

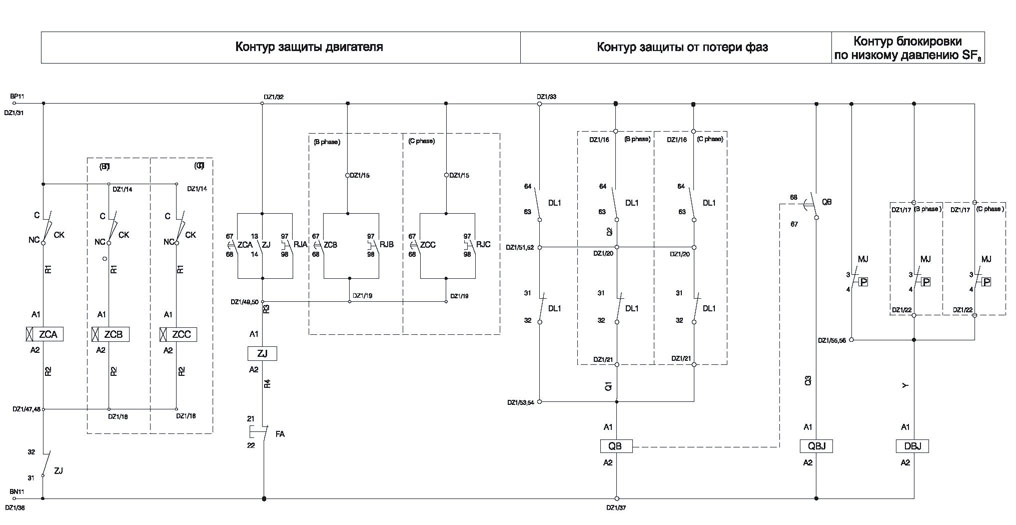

Рис. 6.6 Схема вторичной проводки, полюс А

Рис. 6.8 Схема вторичной проводки, полюс С

Рис. 6.7 Схема вторичной проводки, полюс В

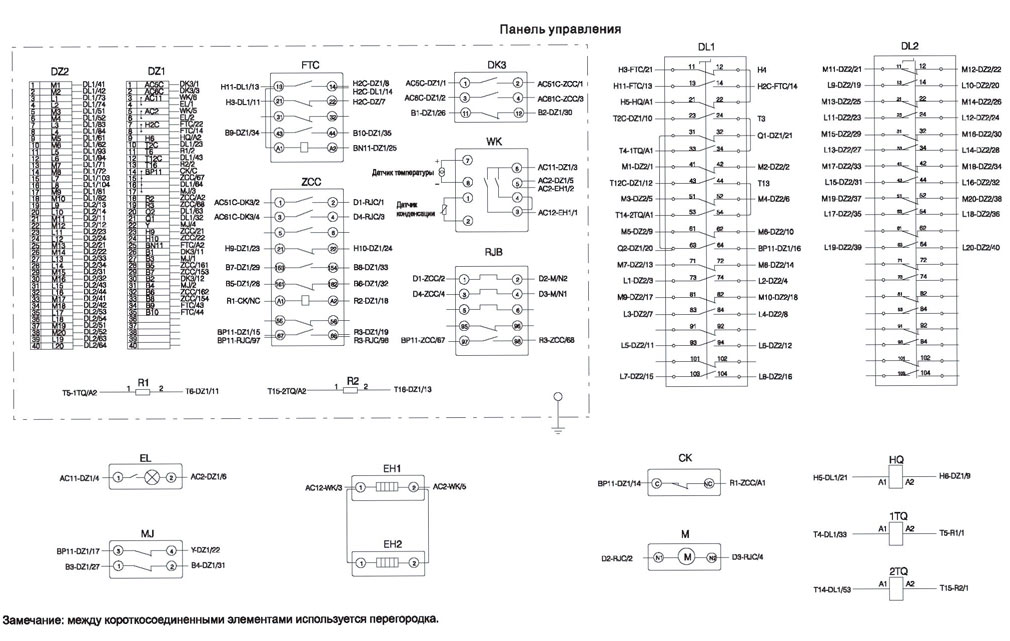

Замечание: Между коротко соединенными элементами используется перегородка

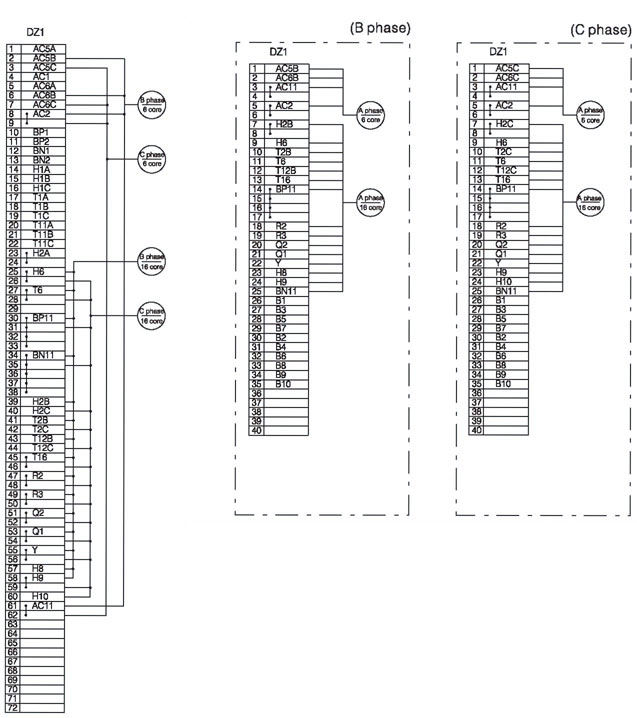

Рис. 6.9 Схема кабельной проводки

7. Заказ

При заказе оборудования просим Вас указать:
Модель;
Номинальные электрические параметры (напряжение, ток);
Условия окружающей среды;
Напряжение питания контура управления;
Указания по проводке первичных выводов;
Необходимые запасные части, приспособления, аксессуары и их количество;
Если имеются особые требования, просим связаться с представителями нашей компании.
