элегазовый выключатель LW36-126

Высоковольтный элегазовый выключатель LW36-126, производства акционерного предприятия CHINT Group (Китай).


Обозначение модели
LW43-126
Максимальное напряжение (кВ)
Номер проекта
Наружной установки
Элегазовый выключатель

Высоковольтный элегазовый выключатель LW36-126 наружной установки предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжения 110 кВ и частотой 50 Гц.

3. Условия эксплуатации

Изменение суточной температуры: не более 25°С;
Интенсивность солнечного света: ОД Вт/см2;
Относительная влажность:
среднесуточная: не более 95%;
среднемесячная: не более 90%;
Скорость ветра: 34 м/с;
Сейсмостойкость: горизонтальное ускорение 0.250g,вертикальное ускорение 0.125g;
Длина пути утечки: III (25 мм/кВ) и IV (31мм/кВ);
Толщина льда: 10 мм (при скорости ветра не более 15 м/с);
Степень защиты: IP5XW.
Таблица 4. Технические параметры


Параметр Единица измерения. Значение
1. Высота установки над уровнем моря м 1000 2000
2. Температура окружающей среды -30С-40С -40С~40°С -30С~40°С -40С~40С
3. Номинальное напряжение кВ 126
4. Номинальная частота ГЦ 50
5. Номинальный ток А 3150
6. Номинальный ток отключения короткого замыкания (1с.) кА 40 31.5 40 31.5
7. Номинальный ток короткого замыкания(пиковое значение) кА 100 80 100 80
8. Номинальное выдерживаемое время протекания тока с 4 4 4 4
9. Коэффициент первого отключающего полюса 1.5
10. Выдерживаемое напряжение промышленной частоты Между разомкнутыми контактами Относительно земли кВ 230+73 230 230 230 210 210 210 210
11. Выдерживаемое напряжение грозового импульса (пиковое) Между разомкнутыми контактами Относительно земли кВ 550+103 550 550
550
450 450 450 450
12. Номинальный цикл операций 0-0.3с-в0-180с-0

№ Параметр Единица измерения. Значение
13. Номинальное напряжение источника питания аппаратуры включения/отключения и вспомогательных элементов В DC220; 110
14. Напряжение электродвигателя В DC220 (АС220)
15. Общее время отключения мс 60.0
16. Время отключения мс 25.0-35.0
17. Время включения мс <100.0
18. Время включения-отключения мс 80.0
19. Время отключения-включения мс 300.0
20. Синхронизация включения мс <4.0
21. Синхронизация отключения мс <3.0
22. Ход мм 120.0+5-5.0
23. Ход контакта мм 35.0+2.0
Давление элегаза (20 ,:С) Номинальное 0.60 0.60 0.60 0.60
24. Аварийное МПа 0.55 0.35 0.55 0.35
Блокирующее 0.50 0.30 0.50 0.30
25. Ежегодная скорость утечки элегаза % <0.5
26. Содержание влаги в газе Приемочное значение млн1 <150
Рабочее значение <300
27. Сопротивление главного контура мкОм <30.0
28. Уровень воздействия радиоволн мкВ <500
29. Механический ресурс Кол-во циклов 6000
30. Вес элегаза кг 10
31. Вес выключателя кг 1300

5. Особенности конструкции

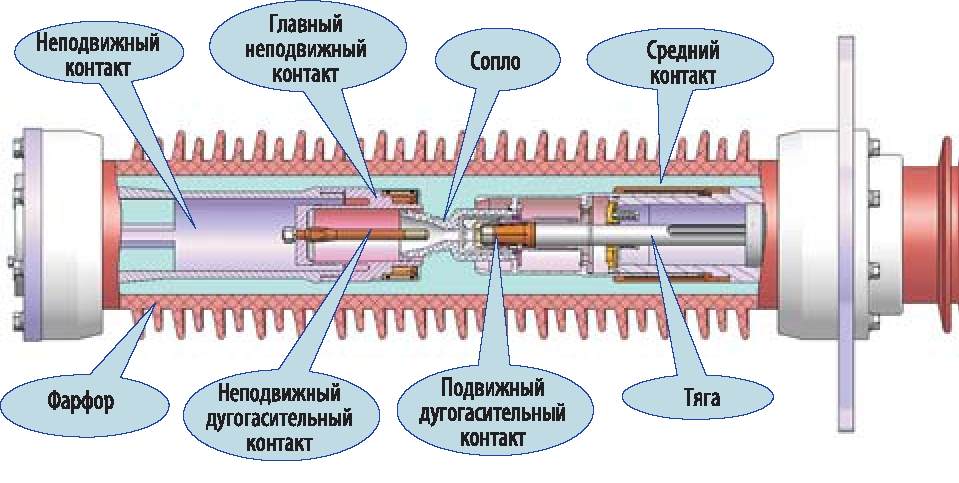

5.1 Выключатель (см. рис. 5.1, 5.2) имеет три полюса. Каждый полюс состоит из прерывателя, опорного изолятора, изолирующей штанги и т.д. В прерывателе использован принцип гашения дуги расширившимся газом, при котором горячий газ поступает в камеру теплового расширения, образуя газ высокого напряжения при использовании энергии дуги при отключении высокого тока. Когда ток, превышающий ноль, выдувает дугу, из камеры теплового расширения быстро выходит горячий газ. При отключении малого тока газ, сжатый в компрессионной камере, гасит дугу. Прерыватель каждого полюса содержит абсорбент для поглощения влаги. Выключатель снабжен пружинным приводом с моторизованным взводом. Корпус привода установлен на бетонном фундаменте, в верхней части корпуса привода располагается дугогасительная камера.
Выключатель LW36-126

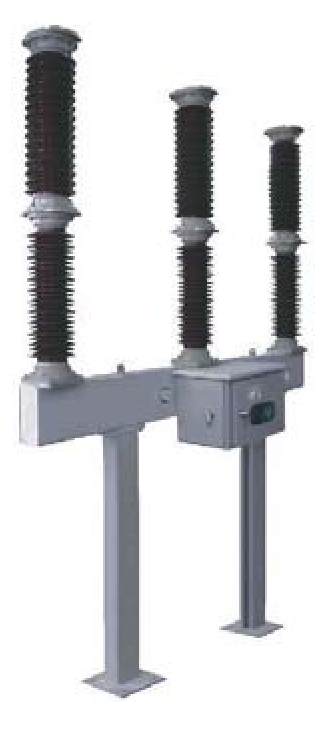

Рис. 5.1 Выключатель LW36-126

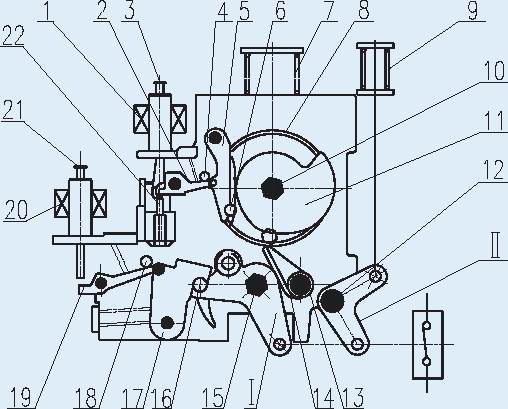

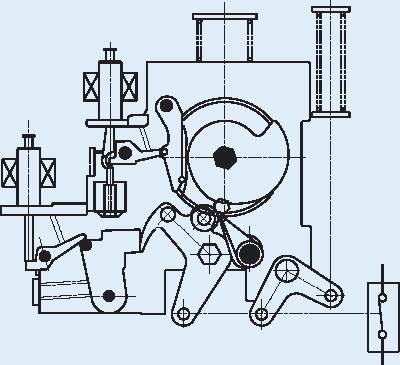

устройство выключателя
Включающий электромагнит
Включающая защелка
Кнопка местного управления (включение)
Палец, препятствующий включению
Включающая собачка
Палец В
Включающая пружина
Храповик
Отключающая пружина
Ось кулачка
Кулачок
Вал рычага В
Ось собачки
Собачка
Вал рычага А
Палец А
Стопорная собачка
Палец, препятствующий отключению
Отключающая защелка
Отключающий электромагнит
Кнопка местного управления (отключение)
Палец, препятствующий скачкам I. Рычаг А
а) Автоматический выключатель в положении ВКЛ (запас энергии включающей пружины)
выключатель в положении ОТКЛ
b) Автоматический выключатель в положении ОТКЛ (запас энергии включающей пружины)
выключатель в положении ВКЛ
с) Автоматический выключатель в положении ВКЛ (включающая пружина расцеплена)
И. Рычаг В

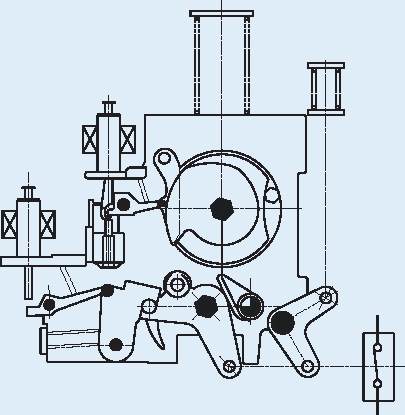

Рис. 5.2 Выключатель LW36-126

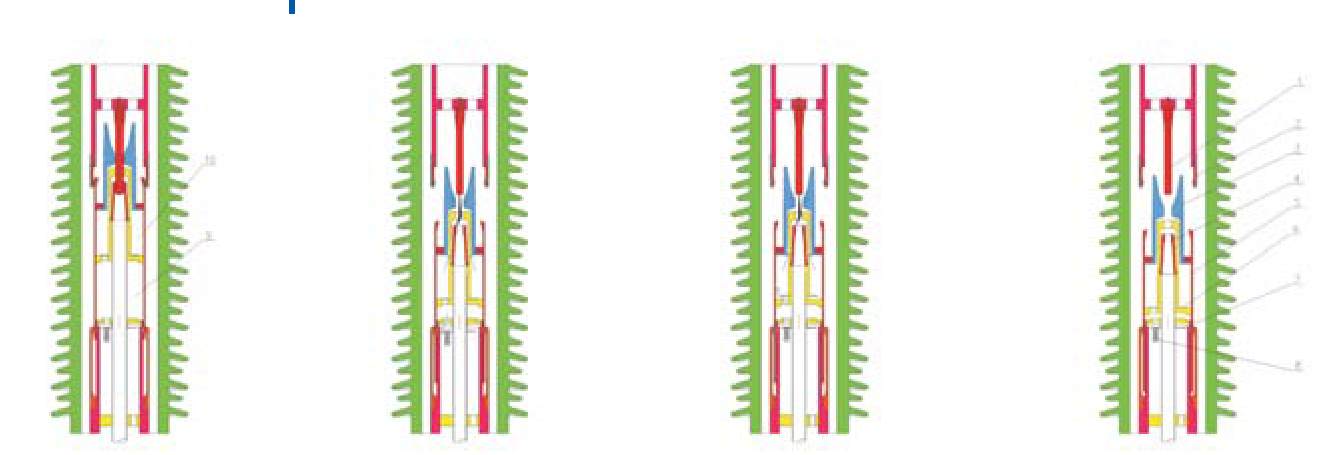

5.2 Принцип гашения дуги (см. рис. 5.3)
Когда выключатель получает команду на отключение, подвижные части цилиндра, подвижный дугогасительный контакт, стержень и т.д. перемещаются вниз под воздействием отключающей пружины. Главный неподвижный контакт и главный подвижный контакт размыкаются, а два дугогасительных контакта остаются замкнутыми, и через них проходит ток. Затем дугогасительные контакты размыкаются, и между ними возникает дуга. Ток короткого замыкания значительно увеличивает энергию дуги; при отключении тока короткого замыкания горячий газ из области горения дуги попадает в камеру тепло во го расширения и образуется газ высокого давления. Так как давление в камере теплового расширения превышает давление в компрессионной камере, обратный клапан закрывается. При переходе тока через ноль газ из камеры теплового расширения выдувается в промежуток и гасит дугу.
В процессе отключения газ в компрессионной камере сжимается и, когда его давление достигает определенной величины, открывается пружинный клапан, предохраняющий от превышения давления в компрессионной камере. При отключении малых токов (ниже нескольких ампер) энергия дуги мала и, соответственно мало давление в камере теплового расширения. Давление в компрессионной камере превышает давление в камере теплового расширения. Обратный клапан открывается, и сжатый газ выдувается в промежуток. При прохождении тока через ноль выдуваемый газ гасит дугу.

гашение дуги
А Положение ВКЛ В Отключение больших токов С Отключение малых токов D Положение ОТКЛ

1 неподвижный дугогасительный контакт
2 неподвижный контакт
3 сопло
4 подвижный дугогасительный контакт
5 пневмоцилиндр
6 обратный клапан
7 декомпрессионный клапан
8 декомпрессионная пружина
9 компрессионная камера
10 камера теплового расширения

Рис. 5.3 Принцип гашения дуги

Функционирование выключателя

Включение

После того как включающая катушка получает сигнал на включение, срабатывает включающая защелка. Включающая пружина поворачивает кулачок. Кулачок поворачивает рычаг, который, в свою очередь, приводит в движение стержень, завершающий включение. В процессе включения отключающая пружина взводится соединительным стержнем. После завершения отключения рычаг фиксируется отключающей защелкой; выключатель находится в состоянии отключения и готов к отключению. Включающая пружина заводится в течение 15 с после срабатывания. Для предотвращения выполнения приводом повторного отключения используются механическая и электрическая блокировки. В этот момент выключатель находится в состоянии ВКЛ.
Отключение
После того как отключающая катушка получает сигнал на отключение, срабатывает отключающая защелка. Под воздействием отключающей пружины подвижные части выключателя перемещаются вниз. Когда отключение приближается к завершению, масляный амортизатор привода срабатывает и поглощает энергию операции отключения. Помимо этого, в нижней части системы отключения имеется резиновый амортизатор, который действует как отключающий промежуток.
Особенности конструкции:
Прерыватель расширений с улучшенными характеристиками;
Высокий коммутационный ресурс, высокие изолирующие свойства;
Надежные механические свойства, меньший объем технического обслуживания;
LW36-126
Низкий уровень шума;
Простота монтажа, настройки и испытаний;
Надежная система уплотнений;
Высокий механический ресурс, длительные интервалы между техническим обслуживанием;
Безопасное и надежное функционирование.

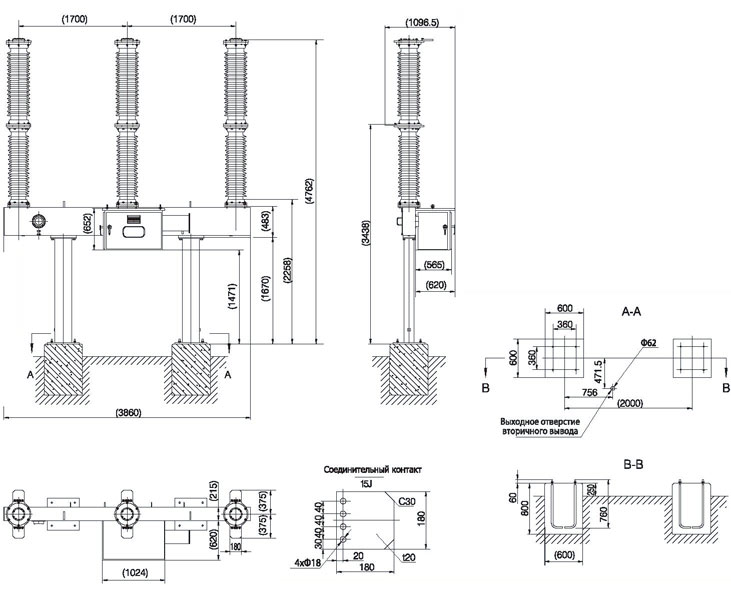

6. Внешний вид и размеры

6.1 Внешний вид и размеры выключателя (см. рис. 6.1)

Технические требования:
Вес: 1300кг (с газом); вес газа: 10кг.
Нагрузка на фундамент: статическая 1300кг; динамическая горизонтальная: 2720кг; вертикальная: 2000кг.
Уклон бетонной поверхности: не более 1,5мм.
Для соединения вывода и первичной проводки должно быть высверлено монтажное отверстие. Материал соединительного вывода - алюминиевый сплав 2А12-Т4.
Внешний вид и размеры выключателя высоковольтного элегазового выключателя LW36-126
Рис. 6.1 Внешний вид и размеры выключателя высоковольтного элегазового выключателя LW36-126

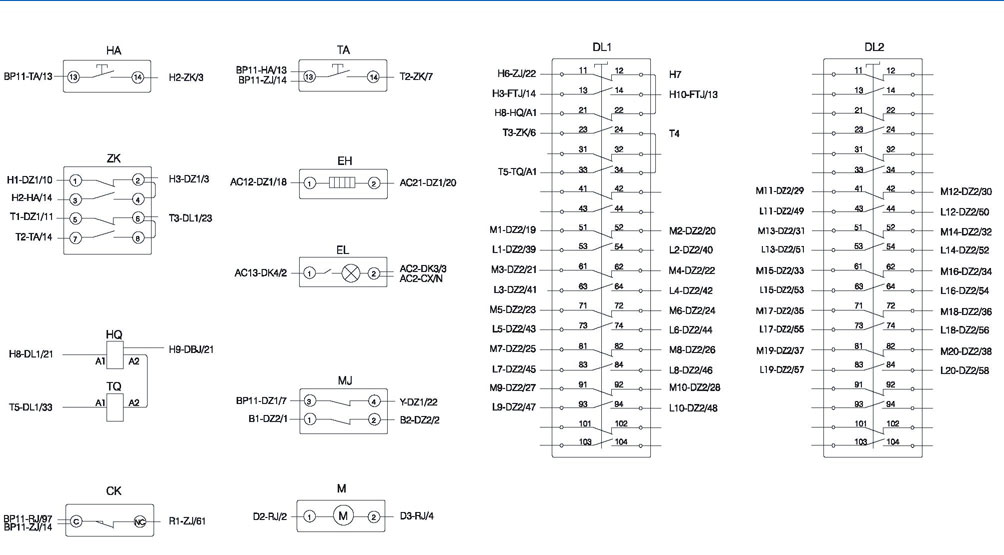

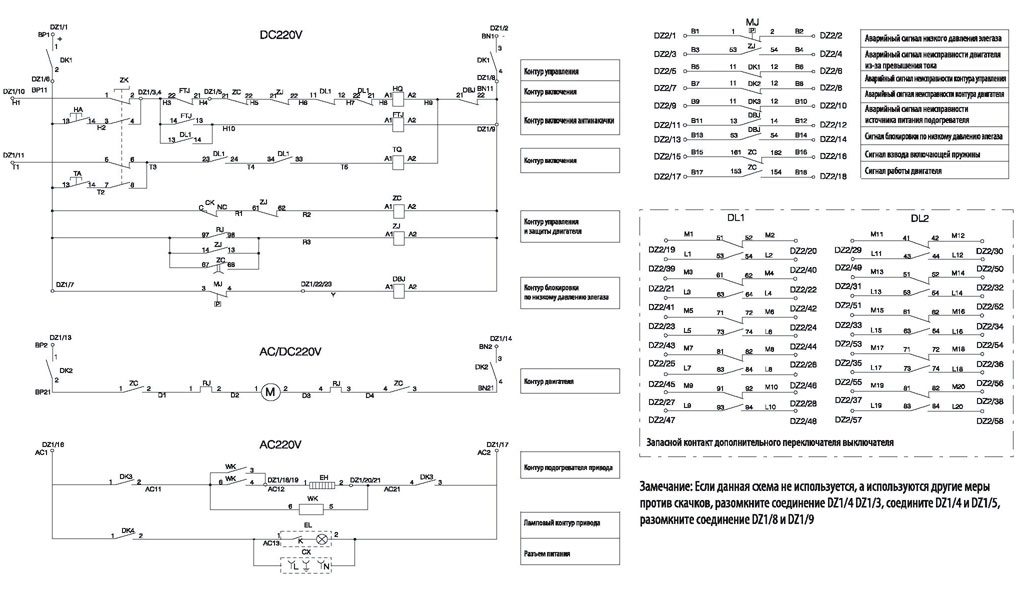

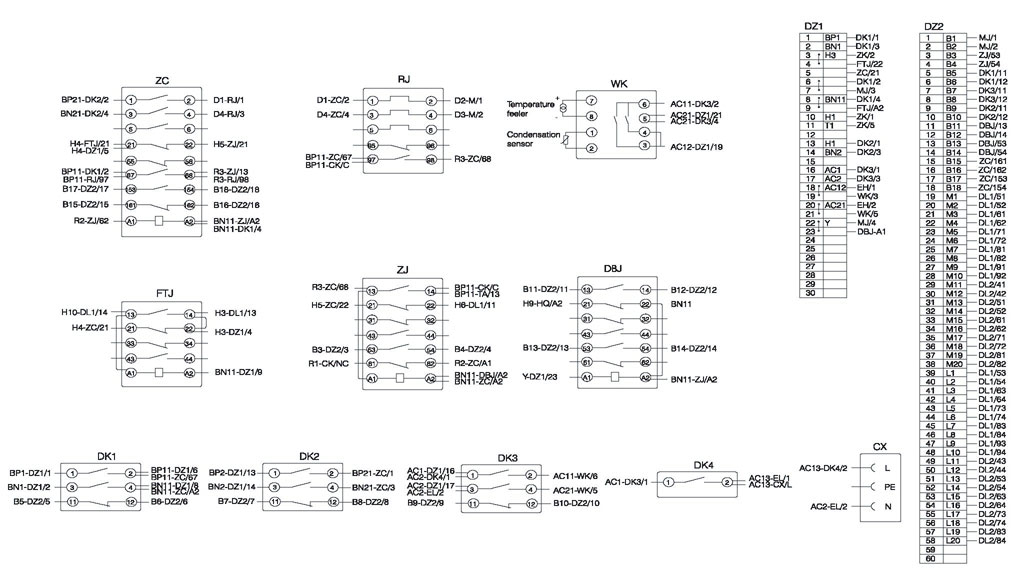

6.2 Принципиальная электрическая схема вторичной проводки (см. рис. 6.2-6.4)

Принципиальная электрическая схема вторичной проводки
Рис. 6.3 Схема вторичной проводки
Схема вторичной проводки
Рис. 6.2 Схема вторичной проводки

Рис. 6.4 Схема вторичной проводки




7. Заказ

При заказе оборудования просим Вас указать:
Модель;
Номинальные электрические параметры (напряжение, ток);
Условия окружающей среды;
Напряжение питания контура управления;
Указания по проводке первичных выводов;
Необходимые запасные части, приспособления, аксессуары и их количество;
Если имеются особые требования, просим связаться с представителем нашей компании.
