LW3-12 CHINT элегазовый выключатель

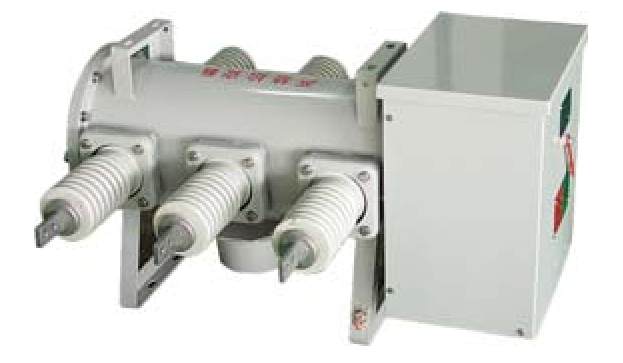

LW3-12 - элегазовый выключатель наружной установки для сетей переменного тока , производства акционерного предприятия CHINT Group (Китай).

Выключатель LW3-12 представляет собой новый тип выключатель наружной установки для сетей переменного тока, в котором для гашения дуги и в качестве изоляционного материала.

LW3-12
Номинальный ток отключения короткого замыкания (кА)
Номинальный ток (А)
Привод: тип I: с ручным управлением;
тип II: с электроуправлением
Номинальное напряжение (кВ)
Номер проекта
Открытого типа
Элегазовый выключатель
3. Условия эксплуатации
Высота установки над уровнем моря: не более 3000 м;
Температура: -40°С ~ ч-40°С;
Давление ветра: не выше 700 Па;
Скорость ветра: не более 34м/с);
Уровень загрязнения: IV;
Вибрация, вызванная распределительным устройством или землетрясением, не учитывается;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Установка в пожаробезопасных, взрывобезопасных местах, отсутствие загрязнений, сильной вибрации и химической коррозии;

В случае особых условий эксплуатации просим связаться с сотрудником нашей компании.

4. Технические параметры
Таблица 4.1 Основные технические параметры выключателя LW3-12

Таблица 4.2 Принудительные параметры привода и значения электрических характеристик после монтажа и настройки

5. Особенности конструкции

5.1 Привод
Выключатель LW3-12 снабжен пружинным приводом, обеспечивающим надлежащую скорость включения, вне зависимости от прилагаемой силы и навыков эксплуатации обслуживающего персонала.
Следовательно, гарантируется надежное срабатывание выключателя в условиях короткого замыкания. Механизм привода состоит из храповика, кулачка, включающей пружины, отключающей пружины, расцепителя и т.д.
Храповик вращается по часовой стрелке из-за перемещения вверх-вниз шатуна. Включающая пружина растягивается и, когда она достигает среднего привода, заканчивается накопление энергии включения. Если пружина растягивается выше среднего привода, выключатель типа I немедленно включается, одновременно взводя отключающую пружину. Но выключатель типа II может быть включен только в случае возбуждения включающей катушки. Отключающая пружина взводится в процессе включения и срабатывает при получении команды на отключение, в результате чего отключается выключатель. Для подробной информации внимательно изучите инструкцию по эксплуатации привода.
Принцип работы привода
При расцеплении пружинного механизма главный вал (3), соединенный с рычагом (2) при помощи болтов, начинает поворачиваться, когда главный вал поворачивается по часовой стрелке, рычаг заставляет подвижный контакт переместиться вправо и, таким образом, выполняется операция включения. Когда главный вал поворачивается против часовой стрелки, рычаг заставляет подвижный контакт переместиться влево, и выполняется операция отключения.
Принцип гашения дуги
В момент размыкания подвижного и неподвижного контактов возникает дуга, которая переходит на электрод. Затем происходит возбуждение катушки и формируется замкнутый контур, возникает продольное магнитное поле, под воздействием которого дуга увеличивается и сталкивается с молекулами SF6. Магнитное поле заставляет дугу вращаться. Из-за высокой температуры дуги элегаз, окружающий дугу, начинает разлагаться и поглощать энергию дуги. Благодаря высокой теплопроводности SF6 происходит эффективное охлаждение дуги, и она гаснет при приближении тока к нулю.

6. Внешний вид и размеры

6.1 Внешний вид выключателя LW3-12 (см. рис. 6.1)

Привод
Корпус выключателя
Рукоятка ручного взвода
Ручное управление
Автоматическое управление
Манометр

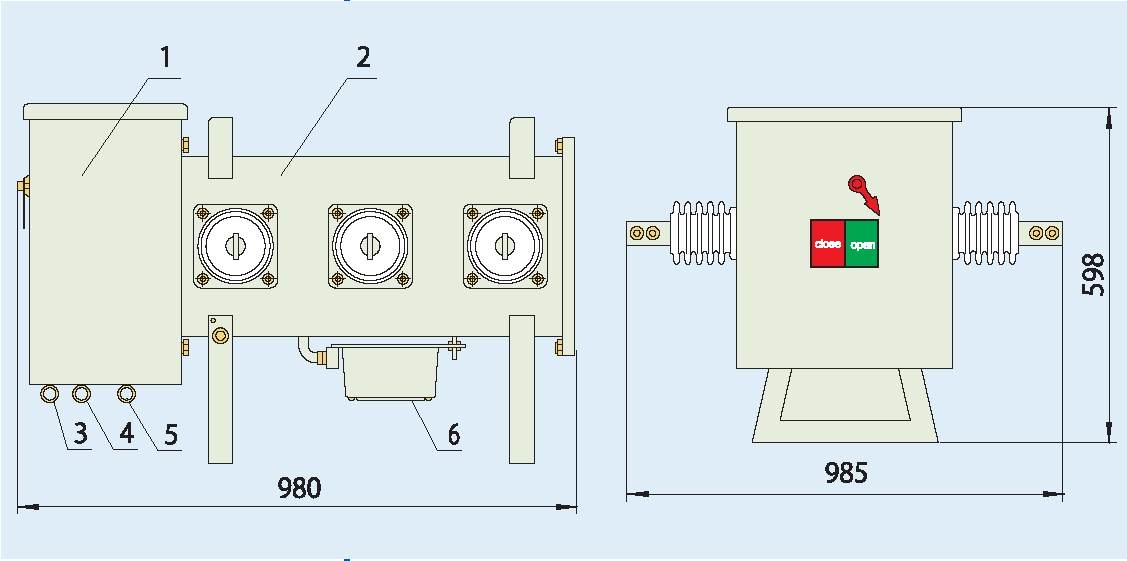

Рис. 6.1 Внешний вид и размеры выключателя LW3-12

6.2 Монтажные размеры выключателя LW3-12 (см. рис. 6.2)

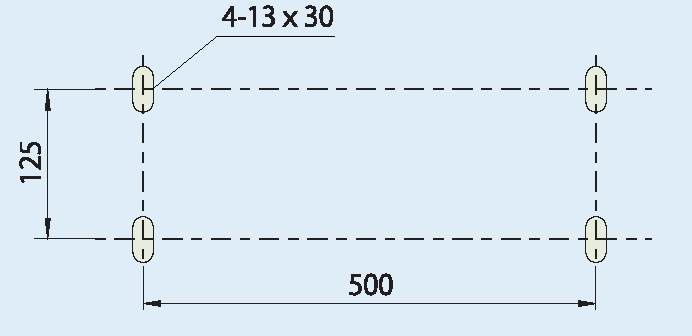

Рис. 6.2 Монтажные размеры выключателя LW3-12
6.3 Структурная схема прерывателя (см. рис. 6.3) 3 4 5 6 7

Трансформатор тока
Изогнутый рычаг
Главный вал
Катушка
Подвижный контакт
Электрод
Неподвижный контакт

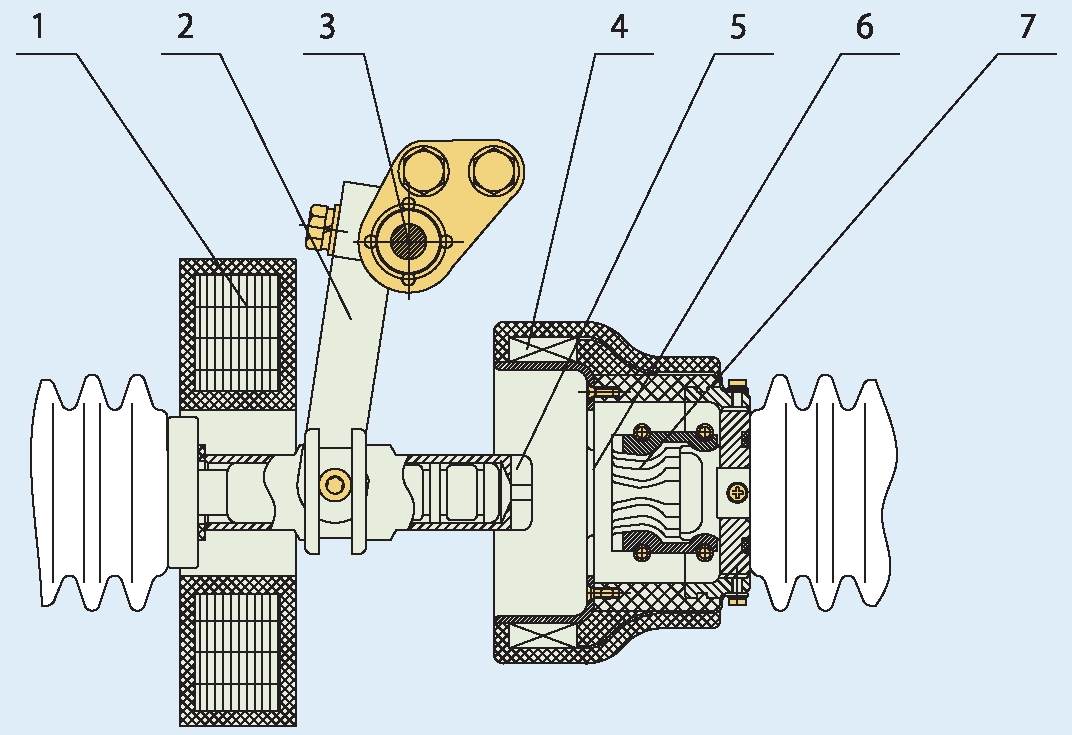

Рис. 6.3 Структурная схема прерывателя

7. Заказ

При заказе оборудования просим Вас указать:
Тип, название и количество выключателей;
Номинальное напряжение, номинальный ток и номинальный ток отключения короткого замыкания;
Номинальное рабочее напряжение;
Название и количество запасных частей и аксессуаров;
Особые условия.
