LTB 72.5E1 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66 кВ)
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 50
Собственное время отключения, мс: 17
Полное время отключения, мс: 40
Собственное время включения, мс: 55

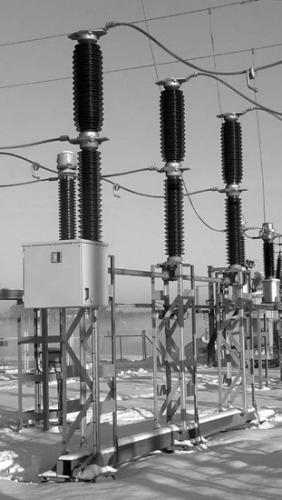

LTB 72.5E1 – высоковольтный колонковый элегазовый выключатель с дугогасительным устройством автокомпрессионного типа (Auto-Puffer™), которое демонстрирует свои расчетные преимущества при отключении больших токов (например, номинального тока КЗ). Один дугогасительный разрыв на полюс. Выключатели типа LTB в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). В стандартном исполнении выключатели LTB имеют большую длину пути утечки.

Управление выключателем с моторно-пружинными приводом - трехполюсное с приводом BLG или пополюсное с приводом BLK.
Выключатель LTB 72.5E1 рассчитан на срок эксплуатации более 30 лет или 10000 механических операций (без нагрузки). При коммутации токов, число операций до срока проведения обслуживания выключателя определяется в зависимости от отключаемого тока.

Номинальный коммутационный цикл O-0,3с-ВO-3 мин-ВС или ВС-15с-ВС.
