LTB 72.5D1/B элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66 кВ)
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (3)
Собственное время отключения, мс: 25
Полное время отключения, мс: 40
Собственное время включения, мс: 40

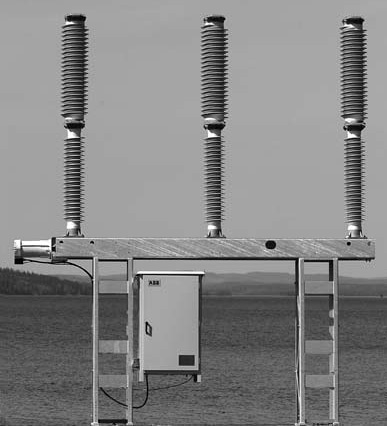

LTB 72.5D1/B - высоковольтный колонковый элегазовый выключатель с дугогасительным устройством автокомпрессионного типа (Auto-Puffer™), которое демонстрирует свои расчетные преимущества при отключении больших токов (например, номинального тока КЗ). 1 разрыв на полюс. Выключатели типа LTB в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). По требованию заказчика возможна поставка выключателей LTB со светло-серыми фарфоровыми изоляторами.
Управление трехполюсное или пополюсное. Механизмы управления типа BLK и FSA1 с моторно-пружинными приводами или Motor Drive — цифровой сервопривод с электронной системой управления, способный с высокой точностью и надежностью непосредственно приводить в действие контакты выключателей. Число подвижных деталей в приводе сокращено до одной — вращающегося вала электродвигателя.

Выключатель LTB 72.5D1/B рассчитан на срок эксплуатации более 30 лет или 10000 механических операций (без нагрузки). При коммутации токов, число операций до срока проведения обслуживания выключателя определяется в зависимости от отключаемого тока.

Выдерживаемое напряжение промышленной частоты - 140 кВ. Номинальный коммутационный цикл O-0,3с-ВO-3 мин-ВС или ВС-15с-ВС.
