LTB 170E1 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 150
Наибольшее рабочее напряжение, кВ: 170
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (3)
Собственное время отключения, мс: 17
Полное время отключения, мс: 40
Собственное время включения, мс: 55

Номинальный коммутационный цикл O-0,3с-ВO-3 мин-ВС или ВС-15с-ВС. Выдерживаемое напряжение промышленной частоты - 325 кВ.

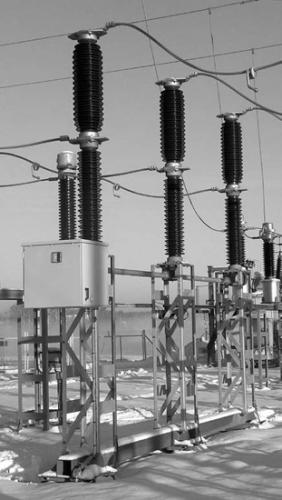

LTB 170E1
– колонковый элегазовый выключатель с дугогасительным устройством автокомпрессионного типа (Auto-Puffer™), которое демонстрирует свои расчетные преимущества при отключении больших токов. Выключатели типа LTB в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). По требованию заказчика возможна поставка выключателей LTB со светло-серыми фарфоровыми изоляторами. Один дугогасительный разрыв на полюс. Трехполюсное или пополюсное управление. Механизм управления выключателем – BLG (трехполюсное) или BLK (пополюсное) с моторно-пружинными приводом.
Выключатель LTB рассчитан на срок эксплуатации более 30 лет или 10000 механических операций (без нагрузки).
